Estructura de cubierta de cúpula para casa unifamiliar, Austria

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

Ingeniería estructural Estructura del techo
Ing.-Büro Wagner GmbH, Gangkofen, Alemania
s.wagner@ingbuero-wagner.com

Estructura de madera
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
Construcción Dirección de obra
Baumeister Humer GmbH
Peuerbach, Austria
www.humer-bau.at
Arquitecto VINI SIXTUS
Linz, Austria
www.vinisixtus.at

Una extraordinaria estructura de cubierta destaca en una casa unifamiliar en la Alta Austria desde 2014. El círculo en el centro del edificio se extiende mediante una cubierta de cúpula como una estructura de madera visible. Junto con la fachada ligera de vidrio, es un auténtico reclamo.

Dos clientes de Dlubal participaron en el proyecto. La oficina de ingeniería Wagner llevó a cabo el análisis estructural de la estructura del techo con RSTAB y WIEHAG GmbH fue responsable de la construcción en madera.

Estructura

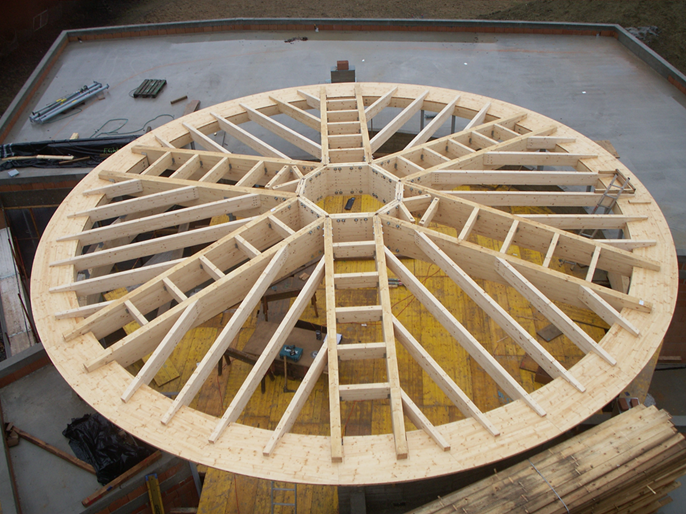

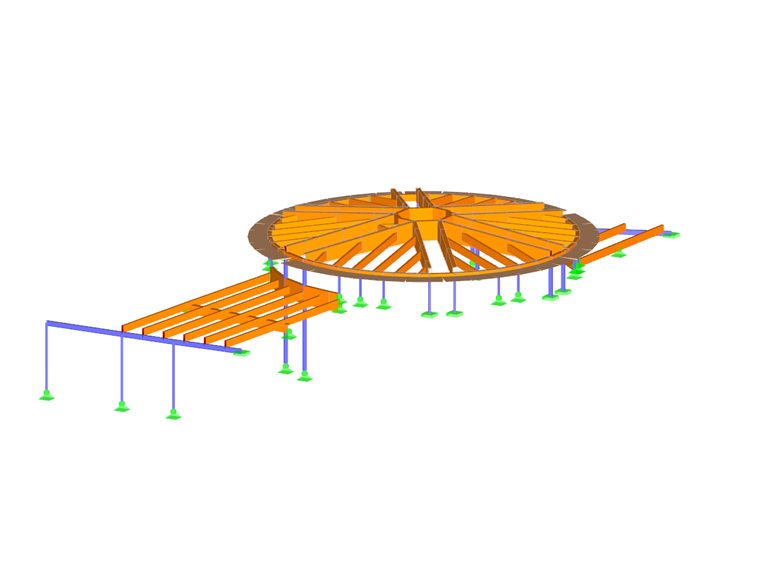

La estructura del techo de la carpa centralmente simétrica tiene 12 superficies de techo. Hay un anillo circular en el exterior y un anillo de glulam octogonal en el interior. El total de doce vigas forman las vigas principales de la estructura del techo.

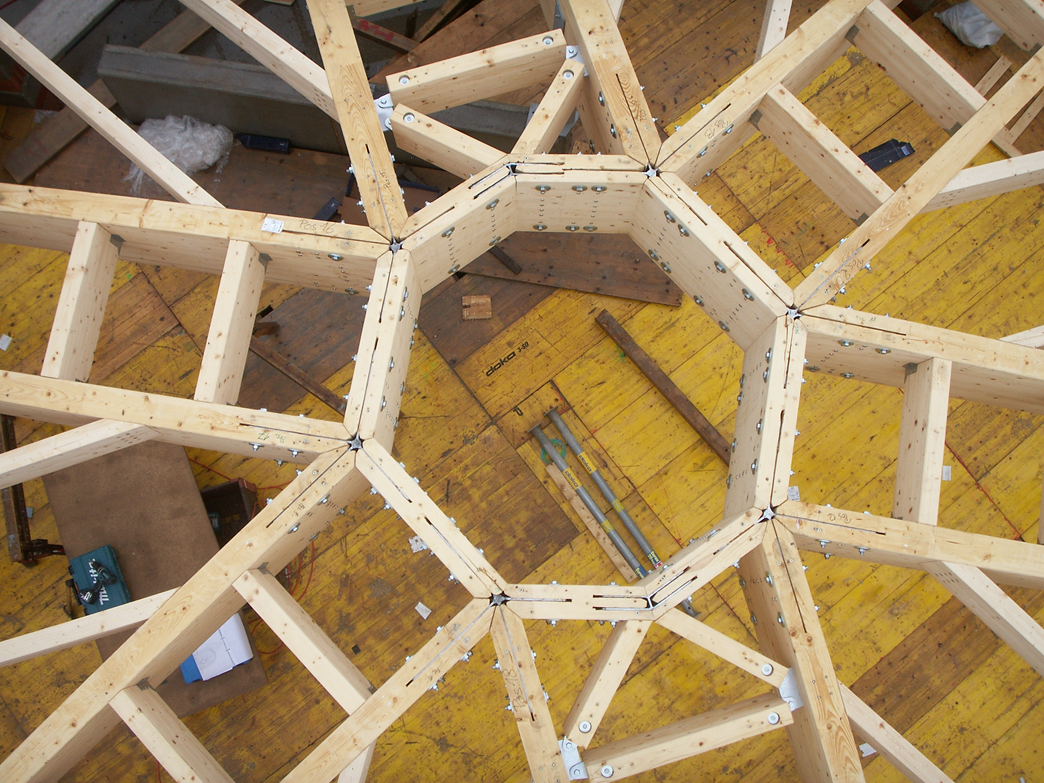

Las letras de cambio y las palancas de cambio transfieren las cargas del techo desde el aro exterior a las crestas. Como se trata de madera expuesta, las conexiones están diseñadas como conexiones de placa ranurada.

La estructura de madera se apoya en columnas de acero que consisten en secciones huecas rectangulares y cuadradas.

Análisis estructural

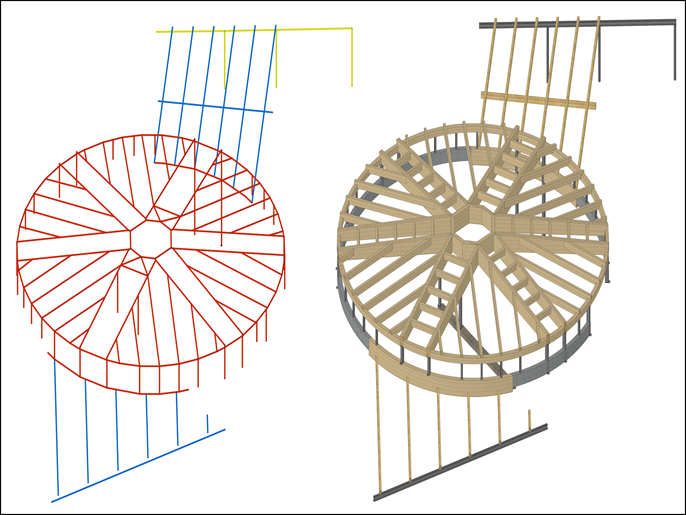

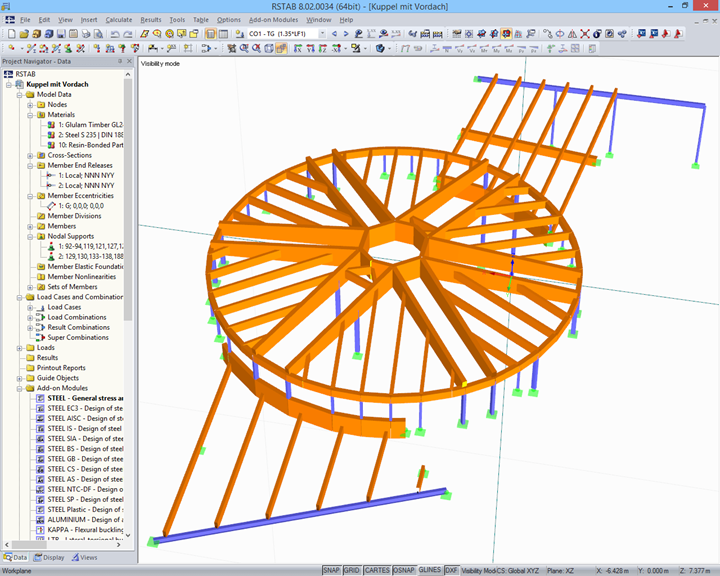

La estructura se modeló en cadwork y se transfirió a RSTAB a través de la interfaz. Para el diseño de la estructura, IB Wagner utilizó los módulos adicionales de Dlubal Software.
