Kruhová střešní konstrukce rodinného domu, Rakousko

Rodinný dům s pozoruhodnou střešní konstrukcí stojí v Horním Rakousku od roku 2014.

Společně se skleněnou fasádou, kterou do vnitřních prostor proudí dostatek světla, tato konstrukce z pohledových dřevěných nosníků skutečně poutá pozornost.

Zeltdachkonstruktion für Einfamilienhaus, Österreich

675x

Kruhová střecha rodinného domu, Rakousko

Na projektu se podíleli hned dva zákazníci společnosti Dlubal Software. Projektová kancelář Wagner provedla v programu RSTAB posouzení statiky střešní konstrukce, zatímco společnost WIEHAG GmbH převzala odpovědnost za dřevěnou konstrukci.

Konstrukce

Středově symetrická střešní konstrukce sestává z 12 střešních ploch a z vnějšího kruhového a vnitřního osmistěnového prstence z lepeného lamelového dřeva. Celkem 12 nárožních krokví tvoří hlavní nosníky střešní konstrukce.

Výměny a námětky přenášejí střešní zatížení z vnějšího prstence do nárožních krokví. Jelikož se jedná o pohledovou dřevěnou konstrukci, spoje byly provedeny ze spojovacích prostředků schovaných do dřevěné konstrukce.

Dřevěná konstrukce je podepřena ocelovými sloupy, které jsou složeny z obdélníkových a čtvercových dutých profilů.

Konstrukční řešení

Konstrukce byla nejdříve vymodelována v programu cadwork a následně převedena přes rozhraní do programu RSTAB. Při návrhu nosné konstrukce používala firma IB Wagner programy společnosti Dlubal Software.

Statický výpočet	Střešní konstrukce Ing.-Büro Wagner GmbH, Gangkofen, Německo [email protected] Dřevěná konstrukce WIEHAG GmbH Altheim, Rakousko www.wiehag.com
Realizace	Řízení stavebních prací Baumeister Humer GmbH Peuerbach, Rakousko www.humer-bau.at
Architektonický návrh	VINI SIXTUS Linec, Rakousko www.vinisixtus.at

Specifikace projektu

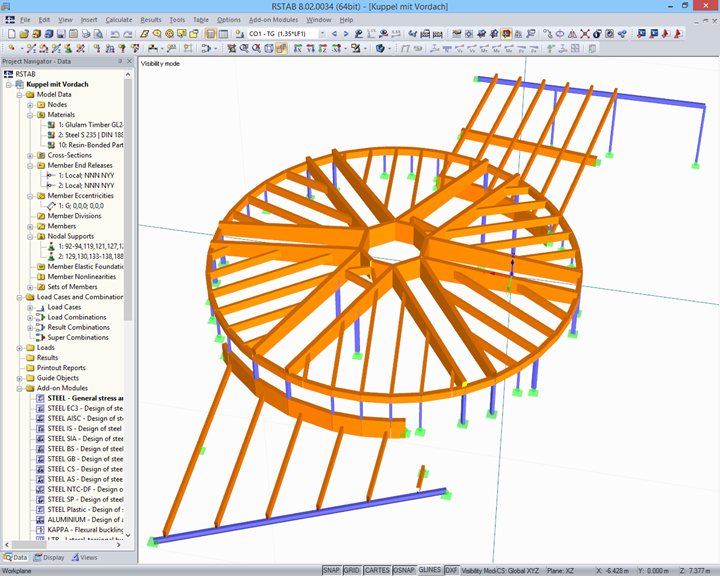

RSTAB-Modell des Zeltdaches mit zwei anschließenden Pergolas (© IB Wagner)

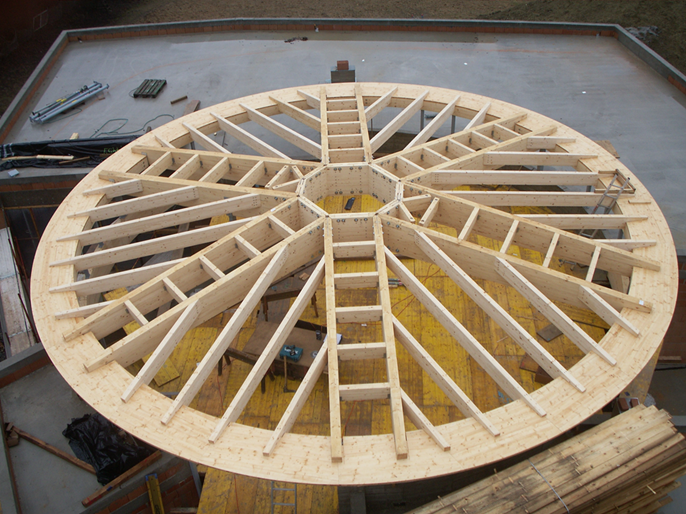

Draufsicht im Rohbauzustand (© IB Wagner)

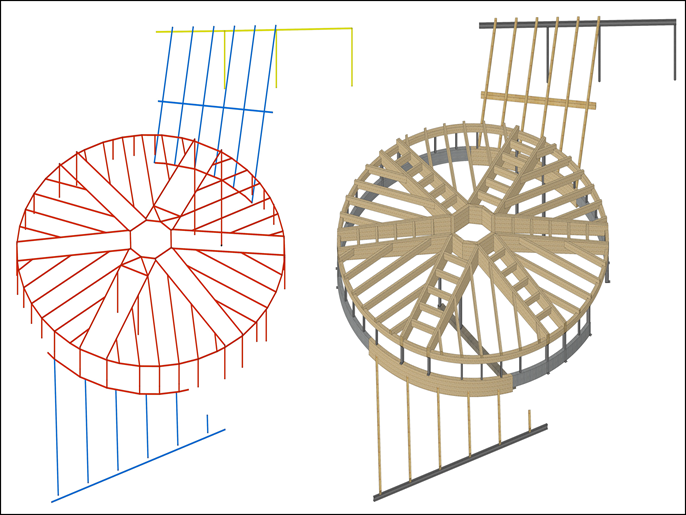

Statický a fyzický model v programu cadwork (© IB Wagner)

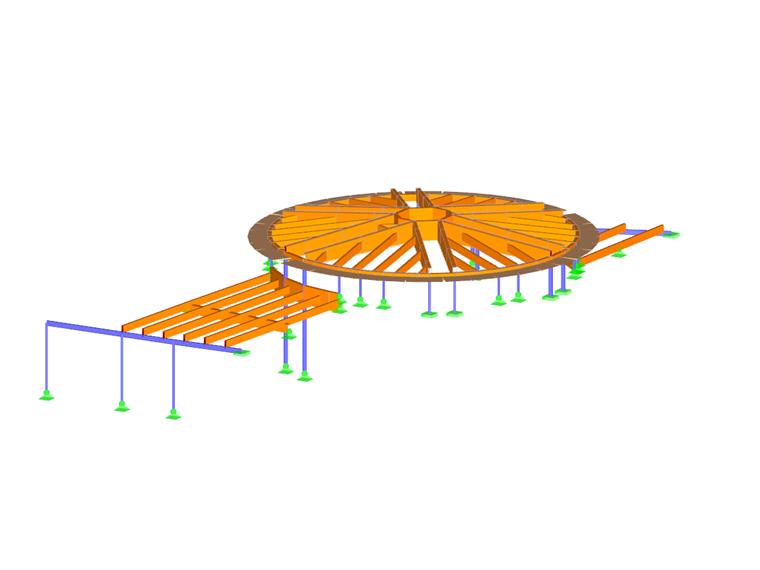

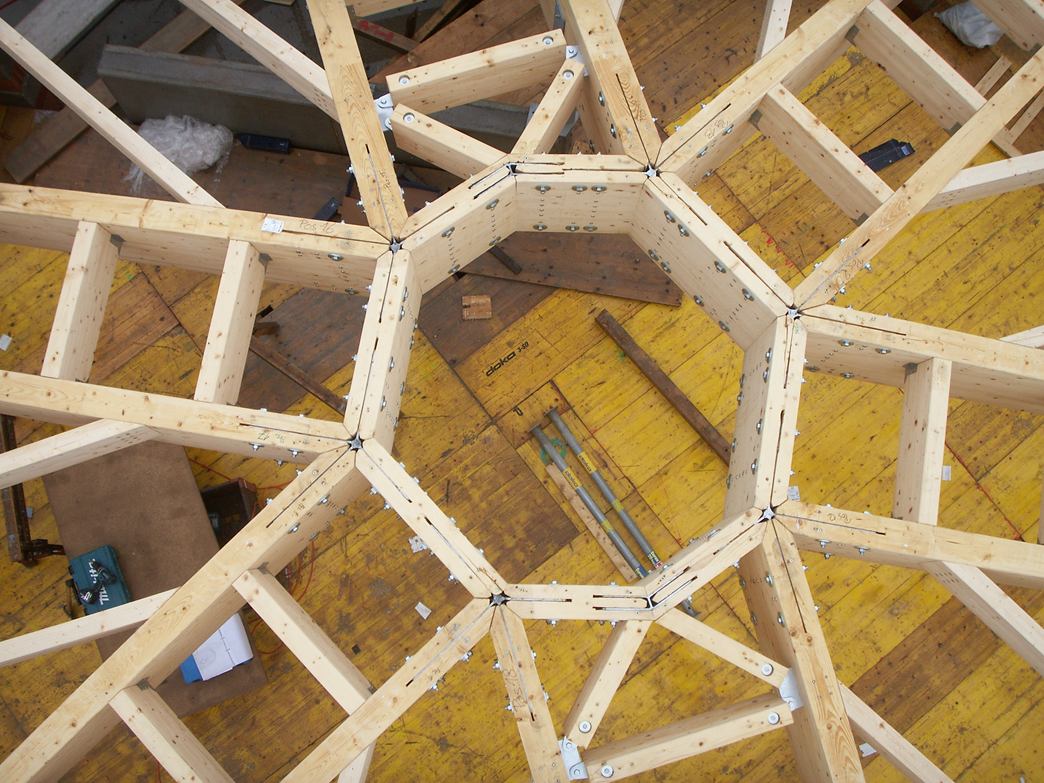

RSTAB-Modell der Zeltdachkonstruktion für Einfamilienhaus, Österreich

Údaje o modelu

Počet uzlů 259

Počet prutů 329

Počet zatěžovacích stavů 9

Počet kombinací zatížení 159

Počet kombinací výsledků 2

Celková hmotnost 8,052 t

Rozměry 16,648 x 24,997 x 5,131 m

Verze programu 8.02.00
