Struttura dell tetto a padiglione poligonale di una casa familiare, Austria

Nel 2014 è stata costruita una casa familiare con una notevole struttura della copertura.

Tetto a padiglione poligonale realizzata con una struttura in legno a vista. Insieme con la luminosa facciata in vetro, questa costruzione attira davvero l'attenzione.

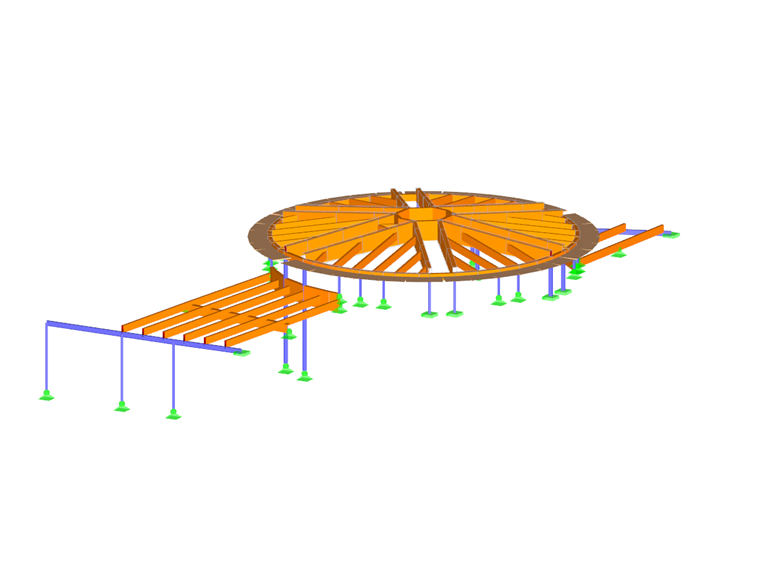

Zeltdachkonstruktion für Einfamilienhaus, Österreich

721x

Struttura di tetto a tenda in legno, in Austria

Due clienti di Dlubal hanno preso parte allo sviluppo di questo progetto. Lo studio di ingegneria tedesco Wagner utilizzando RSTAB per eseguire l'analisi strutturale per la struttura della copertura; mentre lo studio austriaco WIEHAG GmbH è stato responsabile per la costruzione in legno.

Struttura

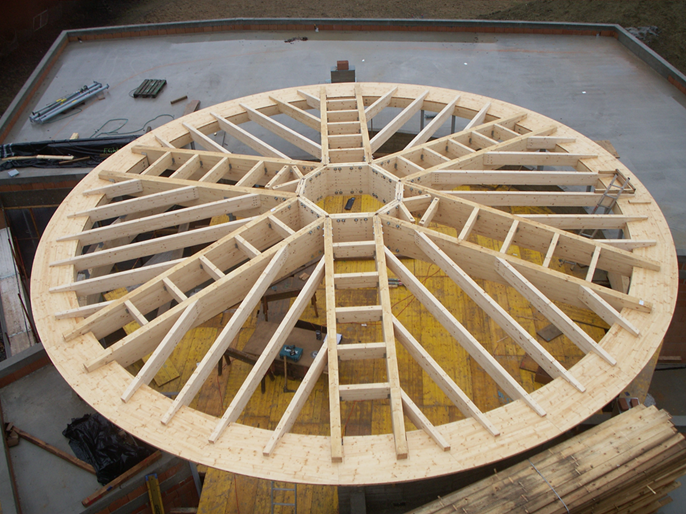

La struttura della copertura a simmetria centrale è composta da 12 superfici del tetto. La sua forma si basa su due "anelli" in legno lamellare, uno rotondo sul perimetro ed uno ottagonale al centro. Le travi principali della struttura della copertura sono costituite da 12 travi di sostegno.

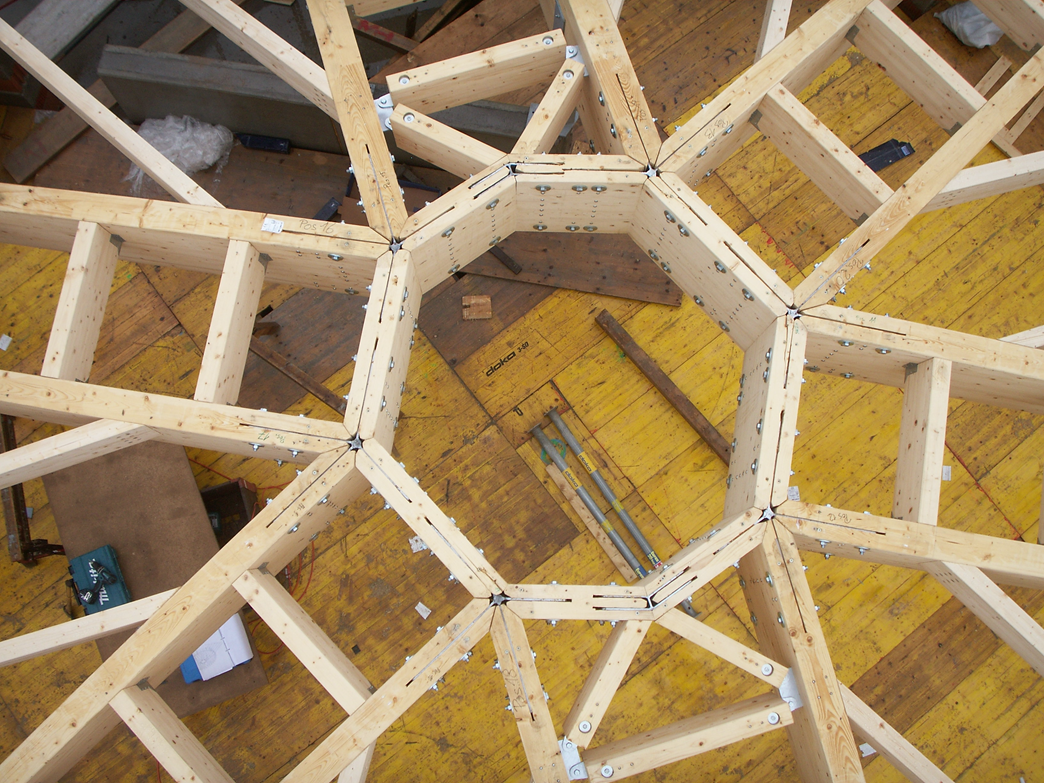

Le travi di copertura trasferiscono i carichi dall'anello esterno alle travi di supporto. Siccome il tetto è a vista i collegamenti sono stati realizzati con lamiere forate e con elementi in legno.

La copertura in legno è sostenuto da colonne d'acciaio a sezioni cave rettangolari e quadrate.

Analisi strutturale

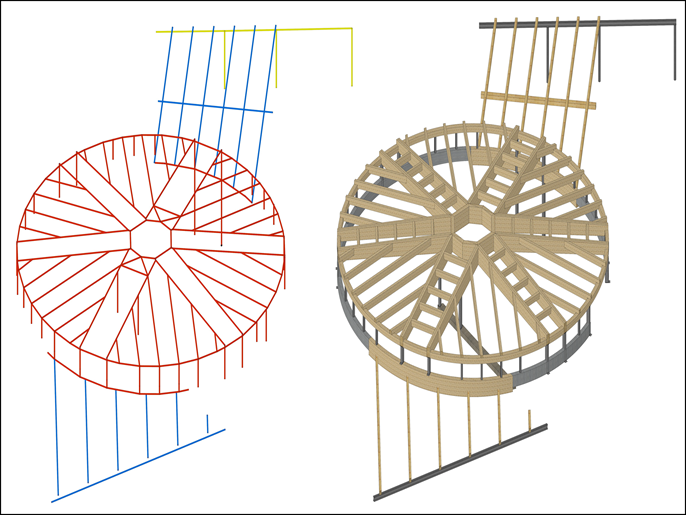

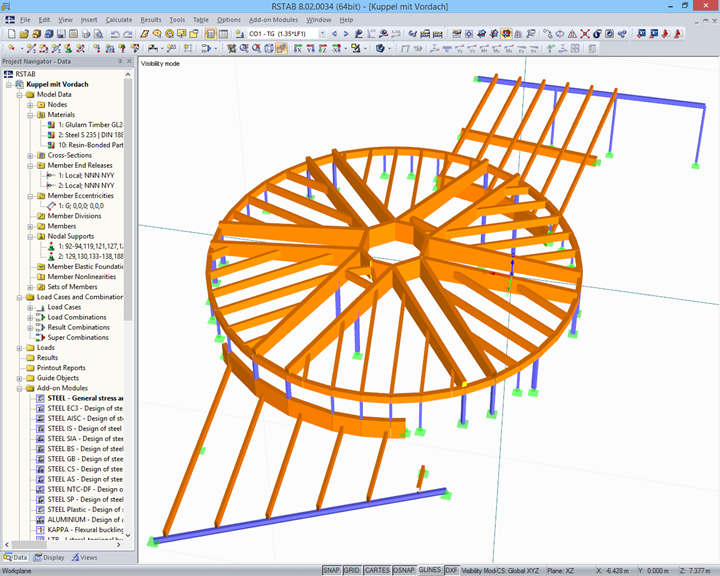

In primo luogo, la struttura è stata modellata in cadwork. Poi, è stata importata in RSTAB utilizzando l'interfaccia Per la progettazione della struttura del telaio, lo studio di ingegneria Wagner ha usato i moduli aggiuntivi di Dlubal Software.

Ingegneria strutturale	Struttura di copertura Ing.-Büro Wagner GmbH, Gangkofen, Germania [email protected] Costruzione di legno WIEHAG GmbH Altheim, Austria www.wiehag.com
Costruzione	Struttura Baumeister Humer GmbH Peuerbach, Austria www.humer-bau.at
Architetto	VINI SIXTUS Linz, Austria www.vinisixtus.at
