Zeltdachkonstruktion für Einfamilienhaus, Österreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

24. Februar 2014

000777

Österreich

RSTAB

RSTAB

HOLZ Pro

STAHL

RSKNICK

Holzbau

Ein Einfamilienhaus mit einer bemerkenswerten Dachkonstruktion steht seit 2014 in Oberösterreich. Das Rondell im Zentrum des Gebäudes wird von einem Zeltdach überspannt. Dieses wurde als Sichtholzkonstruktion ausgeführt und bildet zusammen mit der lichtdurchfluteten Glasfassade einen echten Hingucker.

Tragwerksplanung Dachkonstruktion
Ing.-Büro Wagner GmbH, Gangkofen
s.wagner@ingbuero-wagner.com

Holzkonstruktion
WIEHAG GmbH
Altheim, Österreich
www.wiehag.com
KonstruKtion Baumeister- und Holzbaumeisterarbeiten
Baumeister Humer GmbH
Peuerbach, Österreich
www.humer-bau.at
Architekt VINI SIXTUS
Linz, Österreich
www.vinisixtus.at

Modell

An dem Projekt waren gleich zwei Dlubal-Kunden beteiligt. Das Ing.‑Büro Wagner erstellte mit RSTAB die statische Berechnung für die Dachkonstruktion und die WIEHAG GmbH war verantwortlich für den Holzbau.

Konstruktion

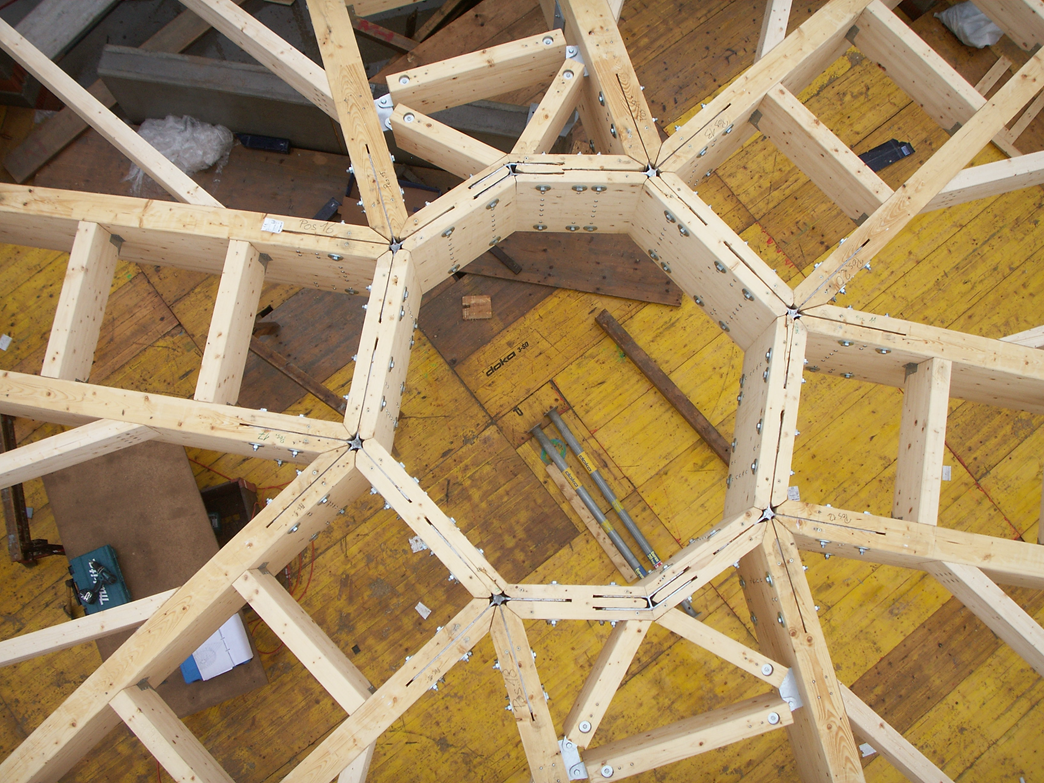

Die zentralsymmetrische Zeltdachkonstruktion besitzt 12 Dachflächen. Außen ist ein kreisrunder und innen ein achteckiger Brettschichtholz-Ring angeordnet. Die insgesamt zwölf Gratsparren bilden die Hauptträger der Dachkonstruktion.

Wechsel und Schifter tragen die Dachlasten vom äußeren Ring bis zu den Gratsparren ab. Da es sich um Sichtholz handelt, sind die Anschlüsse als Schlitzblechverbindungen ausgeführt.

Die Holzkonstruktion lagert auf Stahlstützen aus Rechteck- und Quadrat-Hohlprofilen.

Statische Berechnung

Die Struktur wurde in cadwork modelliert und über die Schnittstelle an RSTAB übergeben. Bei der Bemessung des Tragwerkes setzte das IB Wagner die Zusatzmodule von Dlubal Software ein.

Schlüsselwörter

Dach Zelt Dachkonstruktion Gebäude Membran Dachmembran Holzkonstruktion
