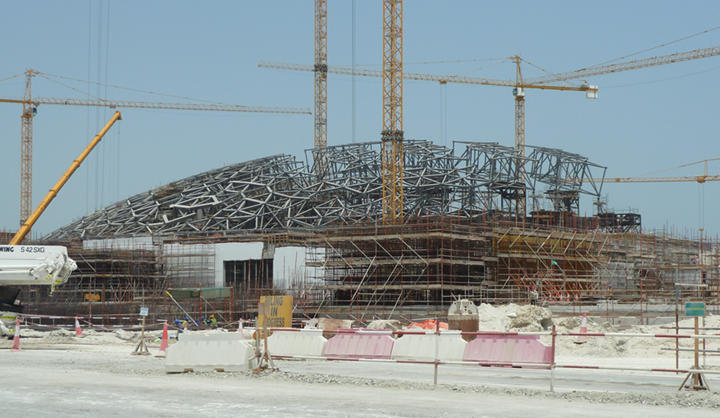

Весь проект нового музея был разработан известным французским архитектором Жаном Нувелем. За расчет конструкций и строительство купола затем отвечала австрийская компания Waagner-Biro из Вены.
Конструкция
Весь купол опирается только на четыре опорных точки, расположенных на расстоянии 110 м. Благодаря тому затем создается впечатление, что кровля будто бы парит над музейным павильоном. Целью кровельного покрытия, состоящего из нескольких слоев алюминиевых профилей, является создание похожих условий освещения, какие встречаются на восточных рынках, где узкие улочки прикрыты ткаными ковриками. Таким образом, несущая конструкция купола визуально отодвигается на задний план.

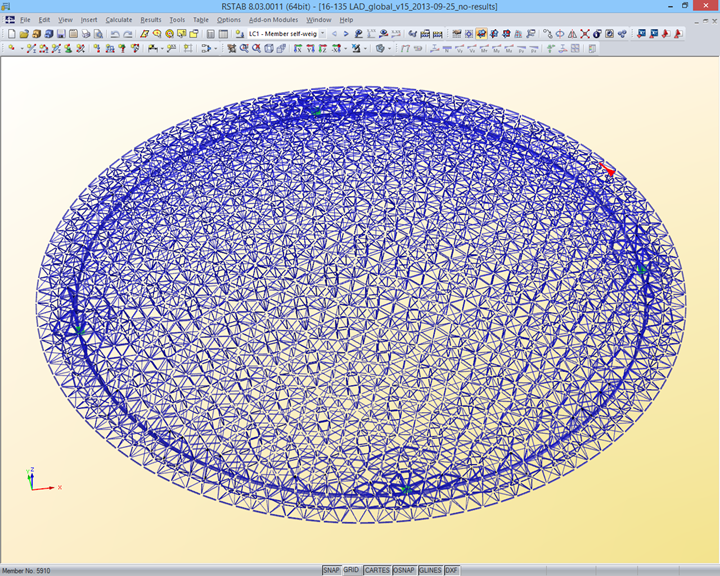

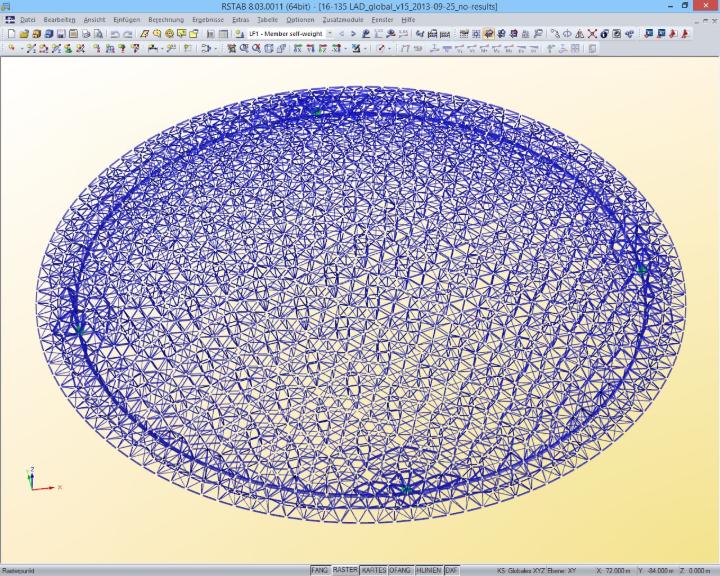

Основой целой конструкции является пространственный каркас, состоящий из приблизительно 11000 стержневых элементов средней длины около 4-5 м. Пространственная сетка, разработанная компанией Buro Happold, затем сделана из разных треугольников и четырехугольников.
Вся конструкция опирается на четыре сбрасываемых сферических подшипника, потому в процессе моделирования было очень важно учесть их сопротивление трению, а также возвращающую силу опор.
Все нагрузки, действующие на расчетную модель, были подробно проанализированы инженерами из Waagner-Biro и проконсультированы с техническими специалистами по проектированию. Таким образом учитывалась, например, также местная передача нагрузки в сервисных сетках. Так что, когда сервисные техники наступают на сетки, смежные элементы должны легко поглощать дополнительную поперечную нагрузку.
Главная цель заключалась в том, чтобы получить идеальную форму купола без видимого провисания после завершения. Именно потому ее надо было при установлении немного изогнуть. К тому же, кроме компонентов деформации от собственного веса было необходимо учитывать в конструкции также дополнительное воздействие. Тем не менее, со временем приведут допуски в болтовых соединениях стержней к скольжению соединений и тем самым вызовут дальнейшее провисание купола.
Waagner-Biro: «Вместе с куполом Лувра в Абу-Даби будет создана также новая икона в архитектуре стального строительства».
| Расчет конструкций | Специалист-подрядчик, расчет конструкций и планирование строительства WaagnerBiro Stahlbau AG, Германия Вена, Австрия www.waagner-biro.com Инженеры-консультанты Werkraum Wien Ingenieure Вена, Австрия Handel Engineering GmbH, Германия Грац, Австрия www.handleengineering.com Геометрия и конструкция Buro Happold Engineering www.burahappold.com |
| Архитектор | Atelier Jean Nouvel Париж, Франция www.jeannouvel.com |
| Инвестор | TDIC Абу-Даби, Объединенные Арабские Эмираты |
