El nuevo museo fue diseñado por el famoso arquitecto francés Jean Nouvel. La empresa austriaca Waagner-Biro de Viena ha sido responsable del cálculo estructural y la construcción de la cúpula.
La estructura

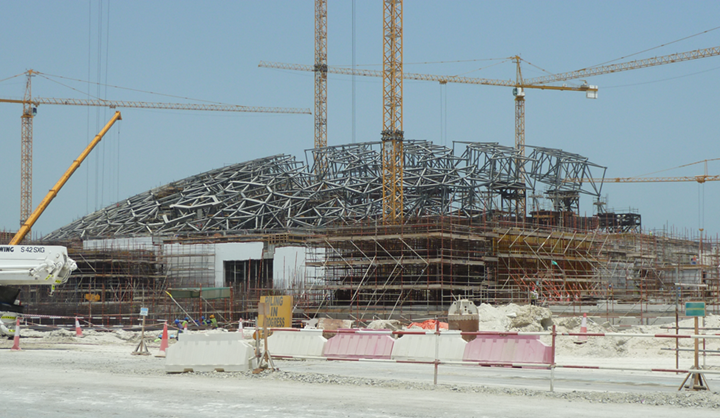

La cúpula se soporta sobre solo cuatro puntos de apoyo a una distancia de 110 metros. Esto da la impresión de que la cubierta planea sobre el pabellón del museo situado debajo. La intención de la envoltura de la cubierta, compuesta de varias capas de perfiles de aluminio, es el crear unas condiciones de luz similares a las de un bazar oriental, donde las alfombras tejidas a mano cubren las calles estrechas. De esta manera, la estructura de soporte de la cúpula se adapta visualmente en el entorno.

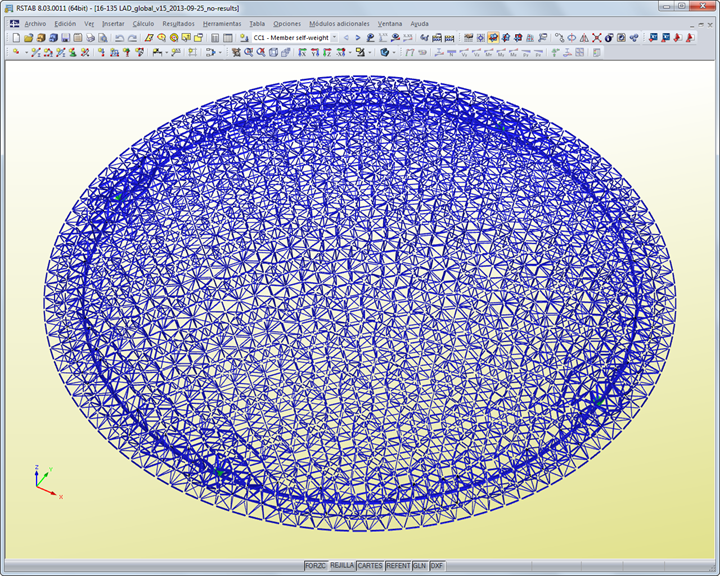

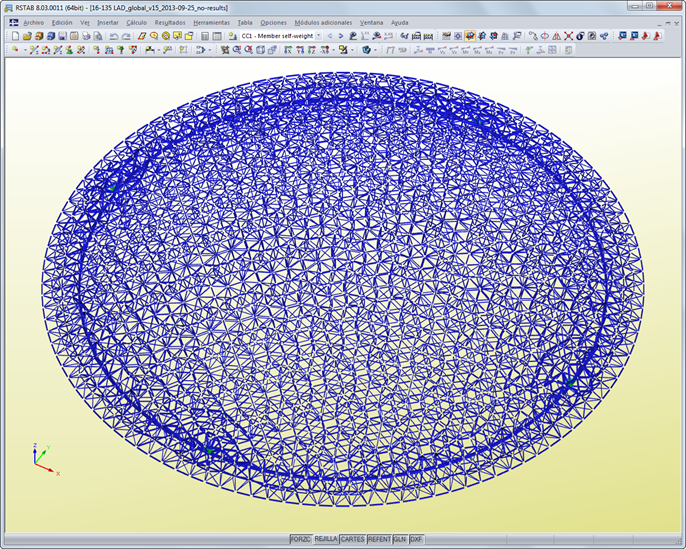

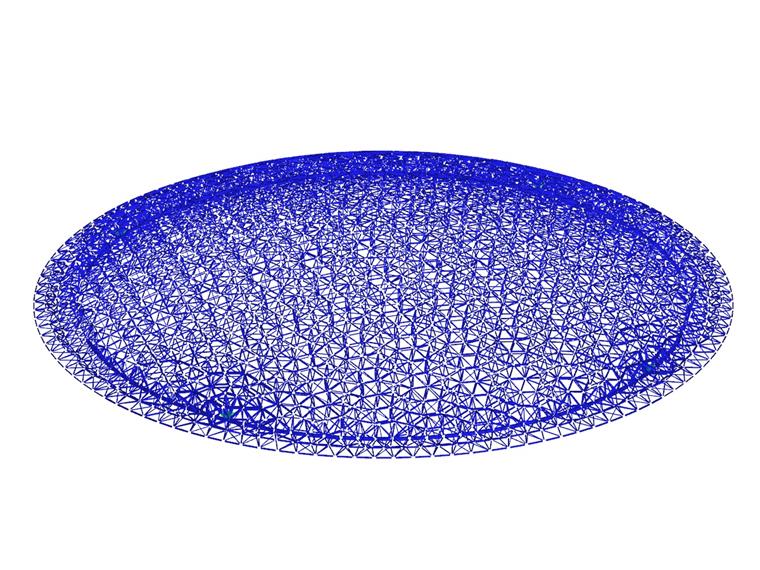

El sistema estructural está basado en un armazón espacial de aproximadamente 11.000 barras con una longitud media de 4-5 metros cada una. La rejilla espacial compuesta por triángulos y cuadrángulos fue desarrollada por la empresa Buro Happold.
La estructura fue soportada por cuatro apoyos esféricos autorregulables. Para el modelado, fue importante considerar la resistencia de rozamiento y la fuerza de restablecimiento de los apoyos.
La carga que actúa en el modelo de análisis estructural fue analizada de manera exhaustiva por Waagner-Biro, incluyendo consultas a los planificadores técnicos. Por ejemplo, la transferencia de carga local se ha considerado por mallas de servicio. Cuando los técnicos de servicio pisen estas mallas, las barras adjuntas deben absorber la carga transversal adicional.
El objetivo es conseguir una forma de cúpula ideal sin ninguna combadura visible en su finalización. Por ello, fue necesario arquear la estructura para el montaje. Esto implicó considerar otro efecto más además de los componentes de deformación del peso propio. Con el tiempo, las tolerancias en las conexiones atornilladas de las barras ocasionan un deslizamiento de las conexiones. Esto puede causar un hundimiento futuro de la cúpula.
Waagner-Biro: "Con la cúpula del Louvre Abu Dhabi se crea un nuevo icono de la construcción arquitectónica de acero".
| Estática y construcción | Contratista especialista, análisis estructural y planificación de la ejecución WaagnerBiro Stahlbau AG, Alemania Viena, Austria www.waagner-biro.com Ingenieros consultores Werkraum Wien Ingenieure Viena, Austria Handel Engineering GmbH, Alemania Graz, Austria www.handleengineering.com Geometría y estructura Ingeniería Buro Happold http://www.burahappold.com |
| Arquitecto | Taller Jean Nouvel París, Francia www.jeannouvel.com |
| Inversor | TDIC Abu Dhabi, Emiratos Árabes Unidos |
