Il nuovo museo è stato progettato dal famoso architetto francese Jean Nouvel. La società austriaca Waagner-Biro di Vienna è stata responsabile del calcolo strutturale e della costruzione della cupola.
Struttura
L'intera cupola poggia su solo quattro punti di appoggio situati ad una distanza di 110 m. Ciò dà l'impressione che il tetto sembra librarsi sopra il padiglione del museo sottostante. L'intenzione della copertura, costituita da diversi strati di profilati di alluminio, è quella di creare condizioni di illuminazione simili a quelle che si verificano in un bazar orientale, dove le stuoie intrecciate coprono le strade strette. In questo modo, la struttura portante della cupola viene spinta visivamente nello sfondo.

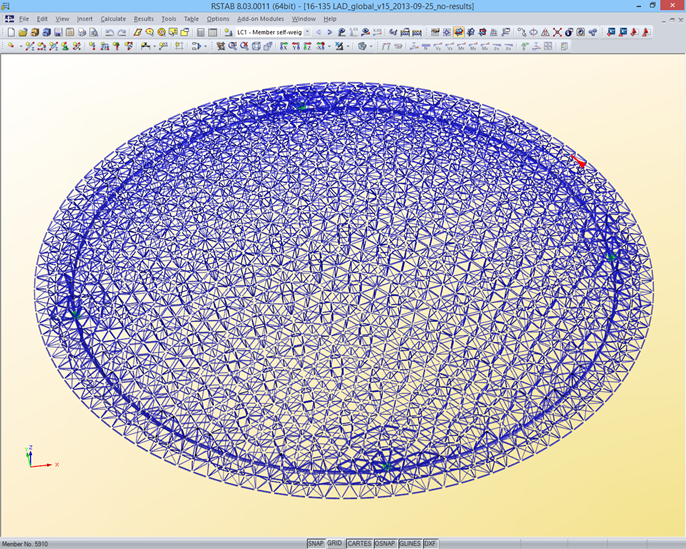

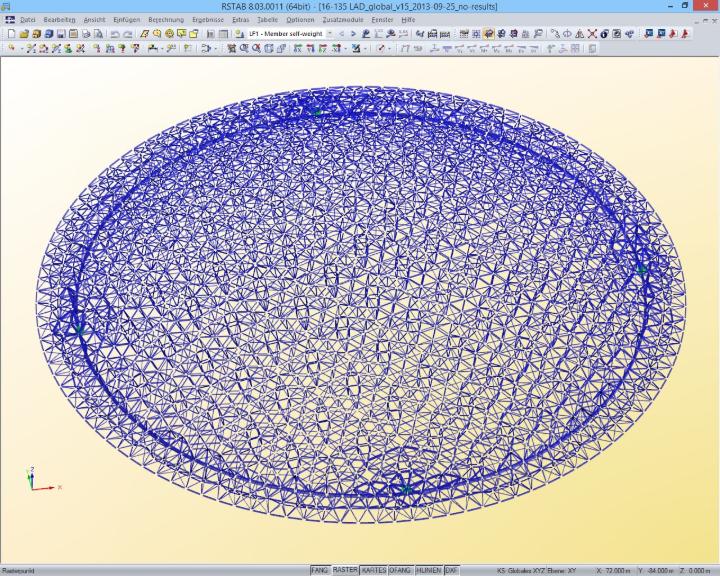

Il sistema strutturale si basa su un telaio spaziale costituito da circa 11.000 elementi di aste con una lunghezza media di 4-5 m ciascuno. La griglia spaziale fatta di triangoli e quadrangoli è stata sviluppata da Buro Happold.
La struttura è supportata da quattro cuscinetti sferici ripristinabili. È stato importante considerare la loro resistenza all'attrito e la forza di ripristino dei supporti per la modellazione.
Il carico che agisce sul modello di analisi strutturale è stato analizzato intensamente da Waagner-Biro e consultato con i pianificatori tecnici. Ad esempio, il trasferimento di carico locale è stato considerato dalle maglie di servizio. Quando i tecnici dell'assistenza calpestano queste maglie, le aste adiacenti devono assorbire il carico trasversale aggiuntivo.
L'obiettivo è ottenere una forma a cupola ideale senza alcuna flessione visibile quando sarà finita. Pertanto, è stato necessario curvare la struttura per il montaggio. Con questo, un altro effetto ha dovuto essere preso in considerazione in aggiunta ai componenti di deformazione dal peso proprio. Nel tempo, le tolleranze nelle connessioni a bullone delle aste porteranno a uno scorrimento delle connessioni. Questo a sua volta provoca un ulteriore cedimento della cupola.
Waagner-Biro: " Una nuova icona della costruzione architettonica in acciaio è stata creata con la cupola del Louvre Abu Dhabi."
| Struttura in legno: | Appaltatore specializzato, analisi strutturale e pianificazione esecutiva WaagnerBiro Stahlbau AG, Germania Vienna, Austria www.waagner-biro.com Ingegneri consulenti Werkraum Wien Ingenieure Vienna, Austria Handel Engineering GmbH, Germania Graz, Austria www.handleengineering.com Geometria e struttura Buro Happold Engineering www.burahappold.com |
| Impresa di costruzioni | Atelier Jean Nouvel Parigi, Francia www.jeannouvel.com |
| Progettazione e realizzazione | TDIC Abu Dhabi, Emirati Arabi Uniti |
