Nowe muzeum zaprojektowali słynny francuski architekt Jean Nouvel. Austriacka firma Waagner-Biro z Wiednia była odpowiedzialna za przeprowadzenie obliczeń konstrukcyjnych i budowę kopuły.
Konstrukcja

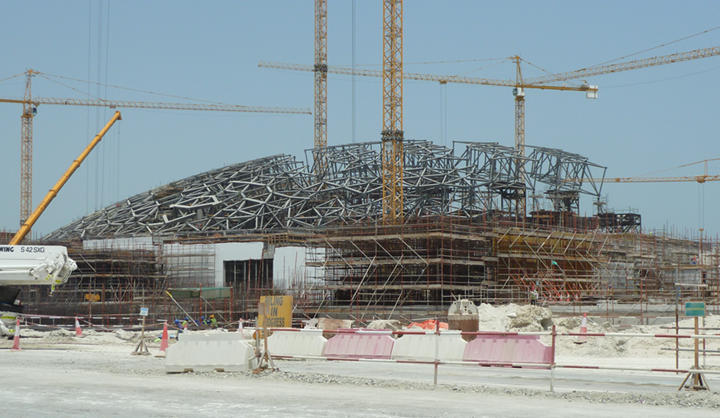

Kopuła spoczywa jedynie na czterech punktach podparcia rozmieszczonych w odległości 110 m, co daje wrażenie, że dach jest zawieszony nad znajdującym się poniżej pawilonem. Celem wykonania pokrycia dachowego składającego się z kilkunastu warstw aluminiowych przekrojów jest stworzenie oświetlenia, jakie panuje w wąskich uliczkach orientalnego bazaru, zacienionych plecionymi matami. W ten sposób konstrukcja nośna jest wizualnie przesunięta na drugi plan.

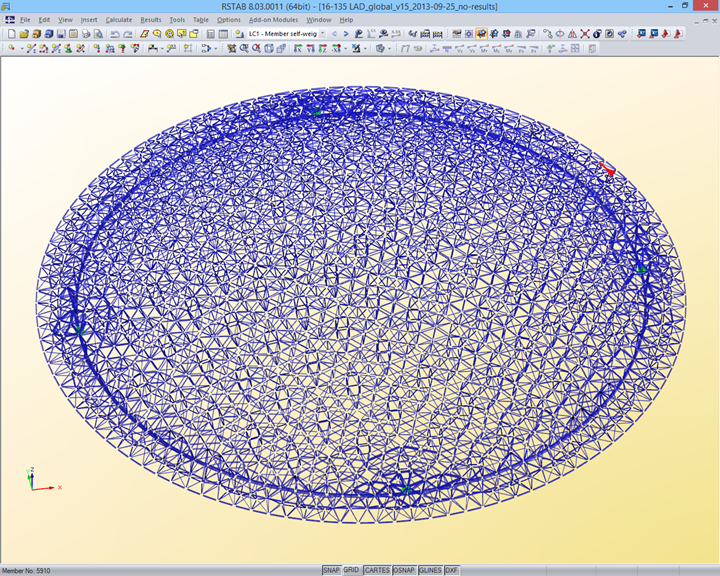

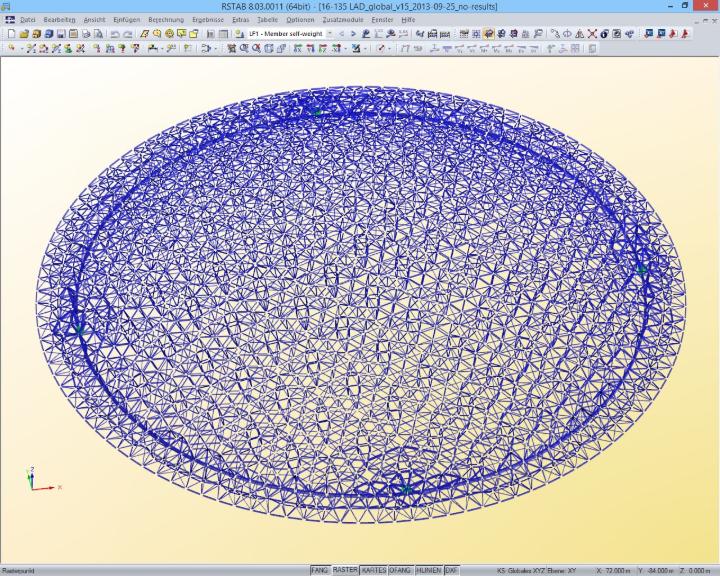

Układ konstrukcyjny opiera się na ramie przestrzennej, obejmującej w przybliżeniu 11,000 elementów prętowych, każdy o średniej długości 4-5 m. Przestrzenna siatka wykonana z trójkątów i kwadratów została opracowana przez Buro Happold.
Konstrukcja jest podparta przez cztery wymienne łożyska sferyczne. Podczas tworzenia modelu istotne było uwzględnienie ich odporności na tarcie oraz siły reakcji podpór.
Obciążenie, które działa na model w analizie statyczno-wytrzymałościowej, zostało dokładnie przeanalizowane przez Waagner-Biro. Firma przeprowadziła także konsultacje z planistami ds. technicznych. Na przykład, lokalne obciążenie może być przenoszone przez siatki służące do prac konserwacyjnych. Kiedy technicy chodzą po siatkach, sąsiednie elementy muszą absorbować dodatkowe obciążenie poprzeczne.
Celem jest uzyskanie idealnego kształtu kopuły bez widocznego zwisu/przechyłu, kiedy już zostanie ukończona. Dlatego konieczne było nachylenie konstrukcji do montażu. To z kolei, poza odkształceniem elementów pod wpływem ciężaru własnego, generowało konieczność uwzględnienia kolejnego efektu. Z czasem tolerancje w połączeniach sworzniowych elementów będą powodować wysuwanie się połączeń, a to z kolei skutkuje pogłębianiem się przechyłu kopuły.
Waagner-Biro: "Nowa ikona konstrukcji stalowej powstała w postaci kopuły Louvre Abu Dhabi”.
| Obliczenia konstrukcyjne | Wykonawca, analiza statyczno-wytrzymałościowa i planowanie realizacji WaagnerBiro Stahlbau AG, Niemcy Wiedeń, Austria www.waagner-biro.com Doradztwo techniczne Werkraum Wien Ingenieure Wiedeń, Austria Handel Engineering GmbH, Niemcy Graz, Austria www.handleengineering.com Geometria i konstrukcja Biuro inżynierskie Happold www.buraappold.com |
| Architekt | Pracownia Jean Nouvel Paryż, Francja www.jeannouvel.com |
| Inwestor | TDIC Abu Dhabi, Zjednoczone Emiraty Arabskie |
