阿布扎比卢浮宫,阿联酋

客户项目

2014年07月20日

RSTAB 钢结构 建筑结构

结构设计 Specialist Contractor, Structural Analysis, Execution Planning
Waagner-Biro Stahlbau AG
Vienna, Austria
www.waagner-biro.com

Consulting Engineers
Werkraum Wien Ingenieure
Vienna, Austria

Handel Engineering GmbH
Graz, Austria
www.handelengineering.com

Geometry and Structure
Buro Happold Engineering
www.burohappold.com
建筑学 Ateliers Jean Nouvel
Paris, France
www.jeannouvel.com
投资商 Building owner TDIC
Abu Dhabi, United Arab Emirates

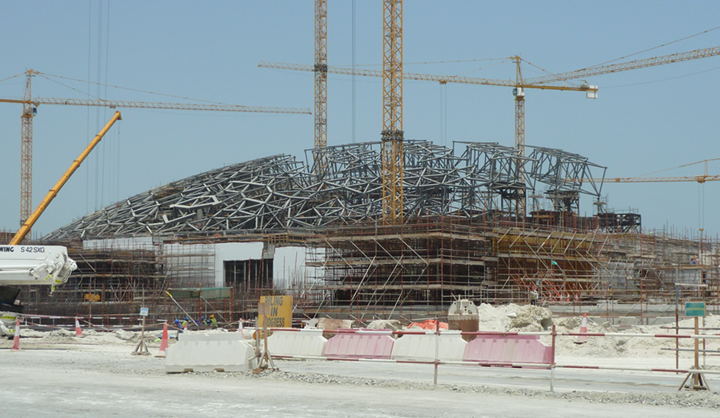

浅穹顶的阿布扎比卢浮宫在 2015 年成为阿拉伯联合酋长国首都新的建筑亮点。钢结构穹顶的直径是 180 米,呈现了水平延展并且完美放射的几何造型。

新的博物馆是由法国建筑师让·努维尔(Jean Nouvel)设计,奥地利维也纳的公司 Waagner-Biro 负责穹顶的计算和结构。

建筑结构

浅穹顶被间距 110 米的四墩支撑, 视觉上像是穹顶漂浮在下面的博物馆展亭之上。

屋顶覆盖层由几层铝板组成,它的创意来自覆盖在编织垫下胡同里的古老东方集市上的光影,这样在视觉上穹顶结构融入背景。

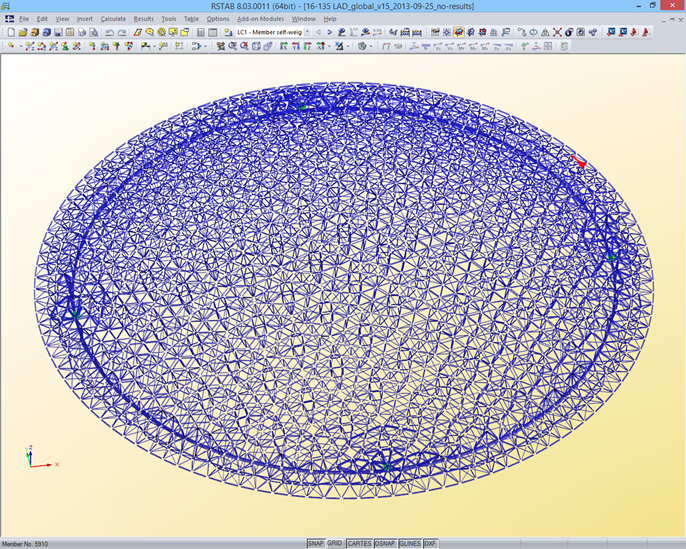

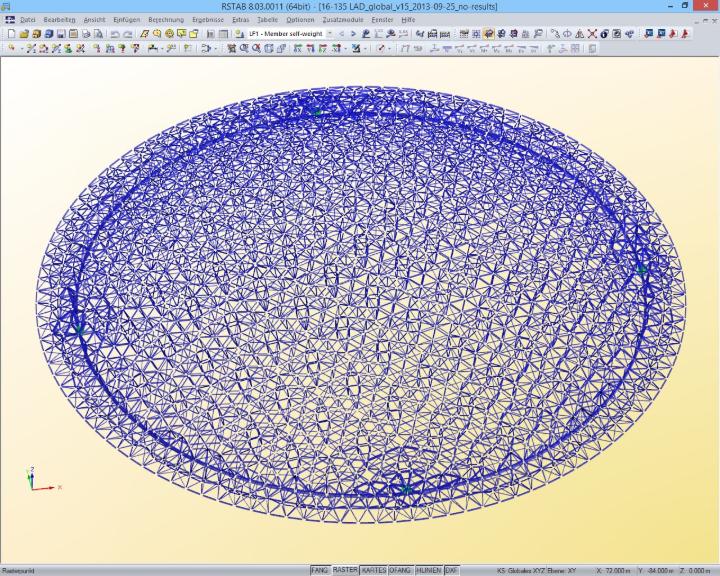

结构体系是由大约 11000 个构件单元组成的空间框架,每个构件单元平均长 4-5 米。这些由三角形和四边形构成的空间网格是由 Buro Happold 开发。

该结构由四个球面轴承支撑,在建模时主要考虑其抗摩擦力和支座恢复力。

Waagner-Biro 对结构模型上施加的荷载进行深入的分析,并且咨询技术规划人员。例如,服务网格中考虑了局部荷载传递,当维修技术人员在这些网格上时,相邻的构件必须能承载并传递增加的横向荷载。

在结构完成阶段必须呈现出一个没有任何可见下垂的完美穹顶,因此在安装时除了考虑结构自重引起的变形部分,还要考虑其它的影响。随着时间的推移,构件螺栓连接中的误差引起节点连接件之间的滑动, 也会导致穹顶的下垂。

Waagner-Biro: “阿布扎比卢浮宫的浅穹顶是建筑学的钢结构建筑的新象征。”
