Nové muzeum bylo navrženo slavným francouzským architektem Jeanem Nouvelem. Rakouská společnost Waagner-Biro z Vídně převzala odpovědnost za statický výpočet a provedení kupole.
Konstrukce
Kupole je uložena pouze na čtyřech podporách ve vzdálenosti 110 metrů, což vytváří dojem, že se střecha vznáší nad pavilonem muzea. Střešní krytina, sestávající z několika vrstev hliníkových profilů, má vytvářet podobné světelné podmínky jako v orientálním bazaru, kde úzké uličky zakrývají lýkové rohože. Nosná konstrukce kupole se přitom opticky dostává do pozadí.

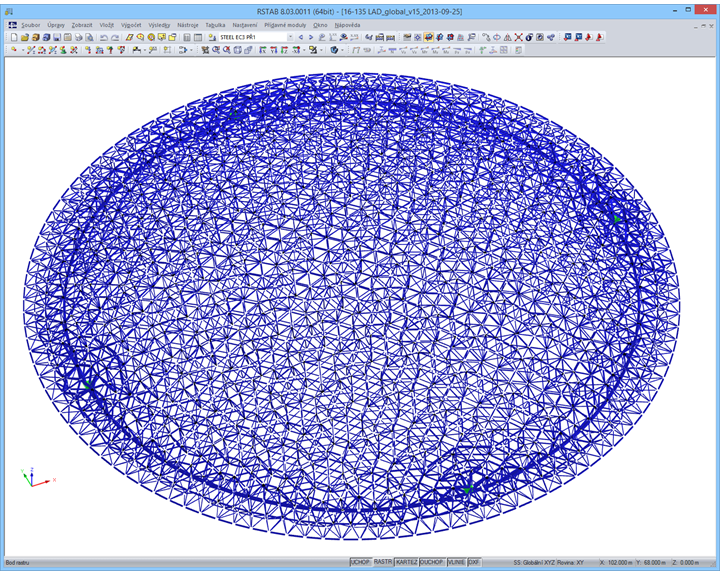

Konstrukční systém je založen na prostorovém rámu přibližně z 11 000 prutových prvků o průměrné délce prvku 4‑5 m. Prostorová síť z trojúhelníků a čtyřúhelníků byla vytvořena společností Buro Happold.
Konstrukce je podepřena čtyřmi nastavitelnými sférickými ložisky. Při modelování bylo důležité zohlednit jejich třecí odpor a vratnou sílu podpory.
Zatížení, které působí na statickém modelu, bylo důkladně analyzováno statiky z kanceláře Waagner-Biro ve spolupráci s projektanty. Byl tak například uvažován přenos lokálního zatížení servisní sítí. Při vstupu servisního technika dojde k dodatečnému příčnému zatížení některých prutů.

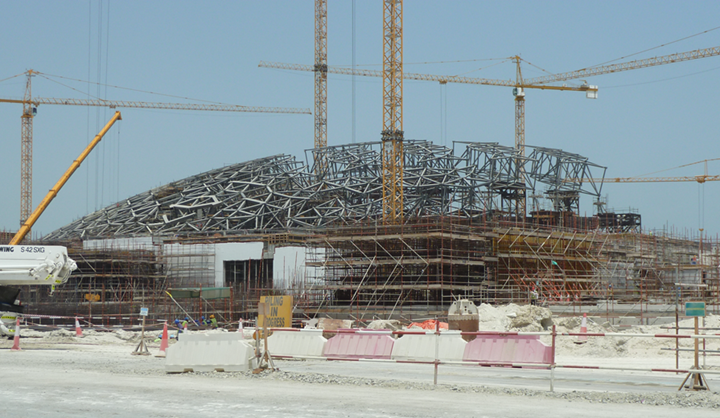

Důležitým úkolem bylo získat ideální tvar kupole bez viditelných průhybů v konečném stavu. Proto se kupole musela montovat s určitým nadvýšením. Kromě složek deformace od vlastní tíhy bylo třeba zvážit další účinek. V průběhu času způsobují tolerance ve spojích prutů prokluz spojů. Tím se dále zvětšuje průhyb kupole.
Waagner-Biro: „Kupole muzea Louvre v Abú Zabí představuje novou ikonu architektury ocelových konstrukcí.”
Statika a konstrukce | Odborný dodavatel, statický výpočet a realizační plánování WaagnerBiro Stahlbau AG, Německo Vídeň, Rakousko www.waagner-biro.com Konzultační inženýři Werkraum Wien Ingenieure Vídeň, Rakousko Handel Engineering GmbH, Německo Graz, Rakousko www.handleengineering.com Geometrie a konstrukce Buro Happold Engineering www.burahappold.com |
Architektonický návrh | Ateliér Jean Nouvel Paříž, Francie www.jeannouvel.com |
Investor | TDIC Abú Zabí, Spojené arabské emiráty |
