Der Entwurf des Louvre Abu Dhabi stammt vom französischen Stararchitekten Jean Nouvel. Für die statische Berechnung und Ausführung der Kuppel war Waagner-Biro aus Wien verantwortlich.
Konstruktion

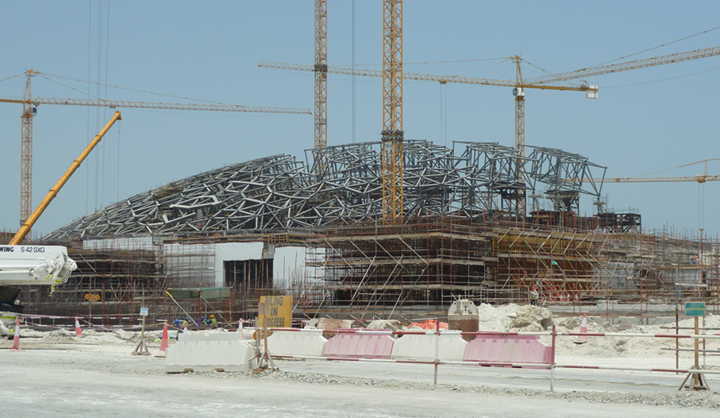

Die Kuppel liegt auf nur vier Auflagerpunkten im Abstand von 110 m auf. Das erweckt den Eindruck, dass sie über den darunterliegenden Museumspavillons schwebt. Die Dacheindeckung aus mehreren Lagen Aluminiumprofilen soll ähnliche Lichtverhältnisse wie in einem orientalischen Basar erzeugen, bei dem die Gassen durch Bastmatten abgedeckt sind. Die Tragkonstruktion der Kuppel soll dabei optisch in den Hintergrund treten.

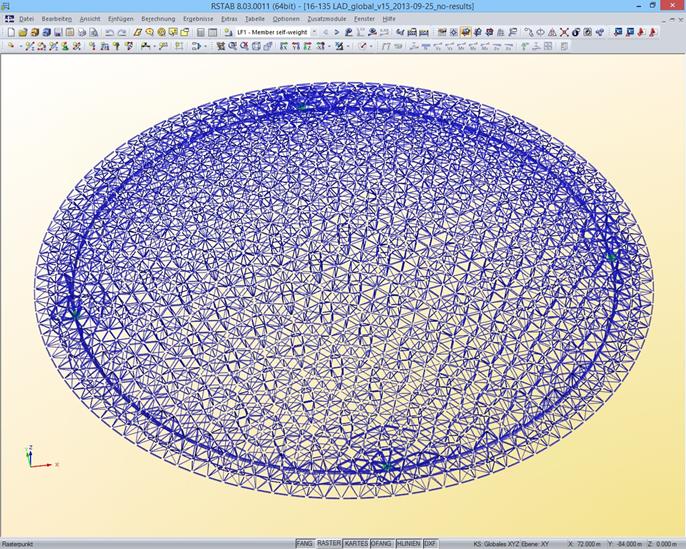

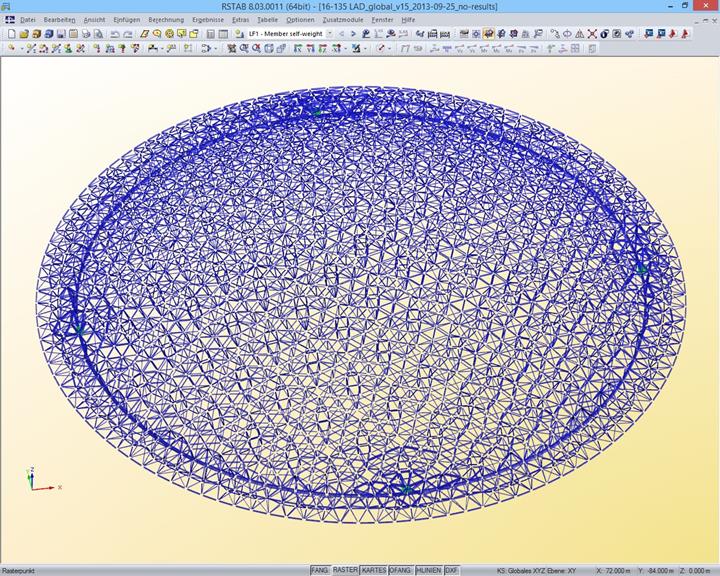

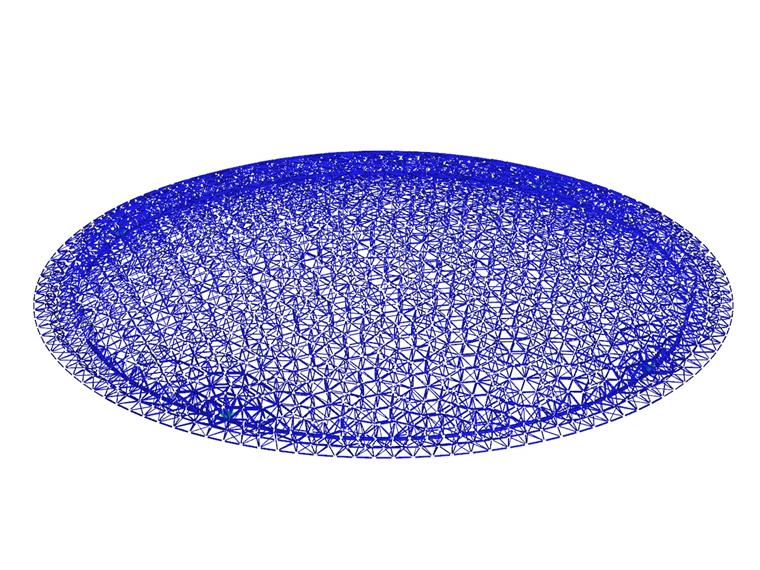

Das statische System bildet ein Raumfachwerk aus ca. 11.000 Stäben mit einer durchschnittlichen Länge von jeweils 4‑5 Metern. Das räumliche Raster aus Drei- und Vierecken entwickelte hierfür Buro Happold.
Die Lagerung erfolgt auf vier selbstrückstellenden Kalottenlagern. Bei der Modellierung waren deren Reibwiderstand und die Lager-Rückstellkraft zu berücksichtigen.
Die auf das Statik-Modell einwirkende Belastung wurde von Waagner-Biro intensiv untersucht und mit den Fachplanern abgestimmt. So wurde beispielsweise die lokale Lasteinleitung durch Servicenetze betrachtet. Beim Betreten der Netze müssen die angrenzenden Stäbe die zusätzliche Querbeanspruchung aufnehmen.
Im fertigen Zustand soll die Kuppel eine ideale Form ohne sichtbaren Durchhang erhalten. Deshalb musste die Montagefigur überhöht werden. Neben den Verformungsanteilen aus Eigengewicht musste hier ein weiterer Effekt berücksichtigt werden. Die Toleranzen in den Scher-/Lochleibungsverbindungen der Stäbe führen mit der Zeit zu einem Gleiten der Verbindungen. Dies wiederum ruft ein weiteres Senken der Kuppel hervor.
Waagner-Biro: „Mit der Kuppel des Louvre Abu Dhabi entsteht eine neue Ikone des Architekturstahlbaus.”
| Tragwerksplanung | Specialist Contractor, statische Berechnung und Ausführungsplanung Waagner-Biro Stahlbau AG Wien, Österreich www.waagner-biro.com Beratende Ingenieure Werkraum Wien Ingenieure Wien, Österreich Handel Engineering GmbH Graz, Österreich www.handelengineering.com Geometrie und Struktur Buro Happold Engineering www.burohappold.com |
| Architekt | Ateliers Jean Nouvel Paris, Frankreich www.jeannouvel.com |
| Bauherr | TDIC Abu-Dhabi, Vereinigte Arabische Emirate |
