O design do Louvre de Abu Dhabi é da autoria do famoso arquiteto francês Jean Nouvel. A empresa austríaca Waagner-Biro de Viena foi responsável pelos cálculos estruturais e pela construção da cúpula.
Estrutura

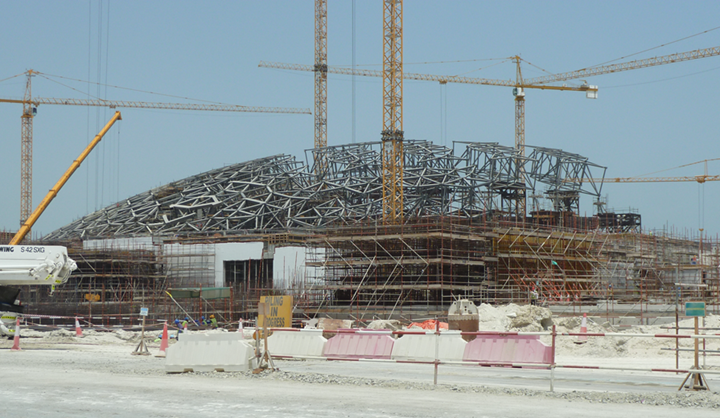

A cúpula assenta em somente quatro pontos de apoio, colocados a uma distância de 110 m entre si. Com esta disposição, a cobertura dá a impressão de estar a flutuar sobre o pavilhão do museu. O recobrimento da cobertura com várias camadas de perfis de alumínio tem como intenção recriar as condições de iluminação nos bazares, os mercados característicos do oriente, onde os becos são cobertos por carpetes. Desta maneira, a estrutura portante da cúpula descai visualmente para segundo plano.

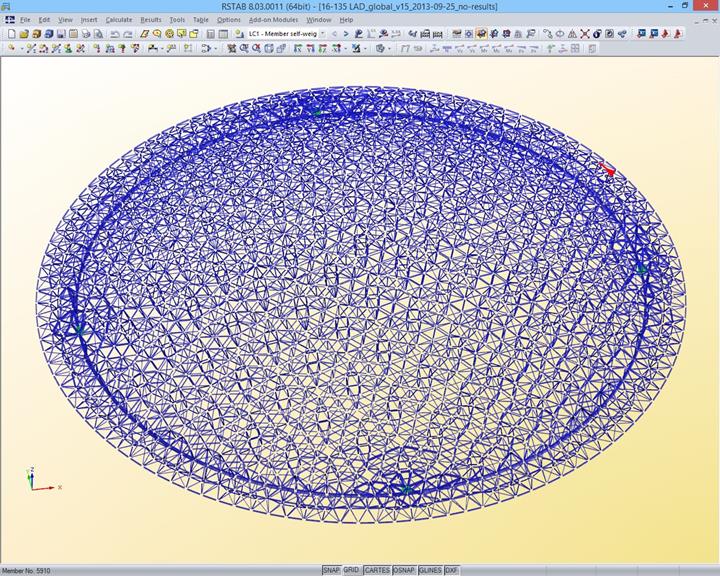

O sistema estrutural tem como base um pórtico espacial constituído por aproximadamente 11 000 elementos de barra, cada qual com um comprimento médio de 4 a 5 m. A grelha espacial formada por triângulos e quadrados foi desenvolvida pela Buro Happold.
A estrutura está apoiada em quatro apoios esféricos redefiníveis. Por isso, foi necessário considerar na modelação a resistência de atrito e a força de restauração dos apoios.
As cargas que atuam no modelo de análise foram estudadas intensivamente pela Waagner-Biro em colaboração com os responsáveis pelo planeamento técnico. Assim, como exemplo, a transferência local de cargas foi considerada por malhas de serviço. Ao trepar essas malhas, as barras adjacentes têm de absorver o carregamento transversal adicional.
No estado concluído, o objetivo é a cúpula ter uma forma ideal sem afundamentos visíveis. Por essa razão, foi necessário aplicar uma contra-flecha para a montagem. Com isto, foi necessário considerar outro efeito, para além dos componentes de deformação devido ao peso próprio. Com o decorrer do tempo, as tolerâncias do esmagamento das ligações de parafusos das barras levam a um deslizamento. Isto, por seu lado, originará mais afundamento da cobertura.
Waagner-Biro: "Com a cúpula do Louvre de Abu Dhabi, é criado um novo ícone de arquitetura em aço".
| Estrutura de madeira | Empreiteiro especialista, cálculo de estruturas, planeamento da execução: WaagnerBiro Stahlbau AG, Alemanha Diesterweggasse 1/6 www.waagner-biro.de Engenheiros consultores Werkraum Wien Ingenieure Diesterweggasse 1/6 Handel Engineering GmbH, Alemanha Graz, Áustria www.handleengineering.com Geometria e estrutura Buro Happold Engineering www.burahappold.com |
| Empresa de construção | Atelier Jean Nouvel Paris, França www.jeannouvel.de |
| Design e produção | TDIC Abu Dhabi, Emirados Árabes Unidos |
