Новая конструкция автобусной станции в Аарау, Швейцария

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

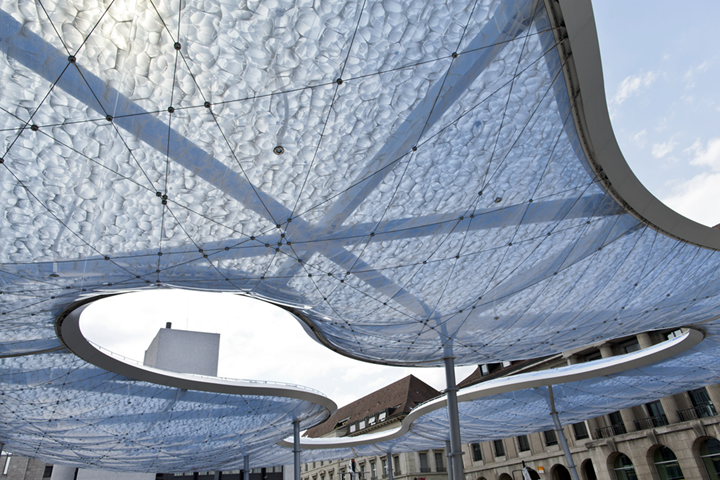

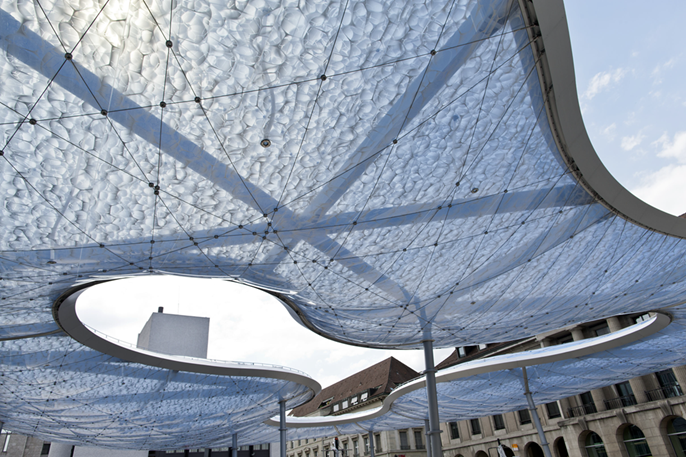

Уникальная конструкция, перекрывающая площадку главного автовокзала в швейцарском городе Аарау, была построена в конце 2013 г. Купол облакоподобной формы включает в себя самую большую однокамерную подушку в мире. Он имеет объем 1810 м 3 и площадь кровли 1070 м 2 .

Строительное проектирование Проектирование конструкций, проектирование стальных конструкций, пленка, тросы, управление строительством + контроль качества
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Радольфцель
www.form-tl.de
Строительство Генеральный проектировщик и инженер-строитель
suisseplan Ingenieure AG
Арау, Швейцария
www.suisseplan.ch

Строительные работы
Arge фольгированная кровля с Ruch AG
Альтдорф, Швейцария
www.ruch-ag.ch

Vector Foiltec GmbH, Бремен, Германия
www.vector-foiltec.com
Архитектор Vehovar & Jauslin AG
Цюрих, Швейцария
www.vja.ch
Инвестор Город Аарау, Швейцария
www.aarau.ch

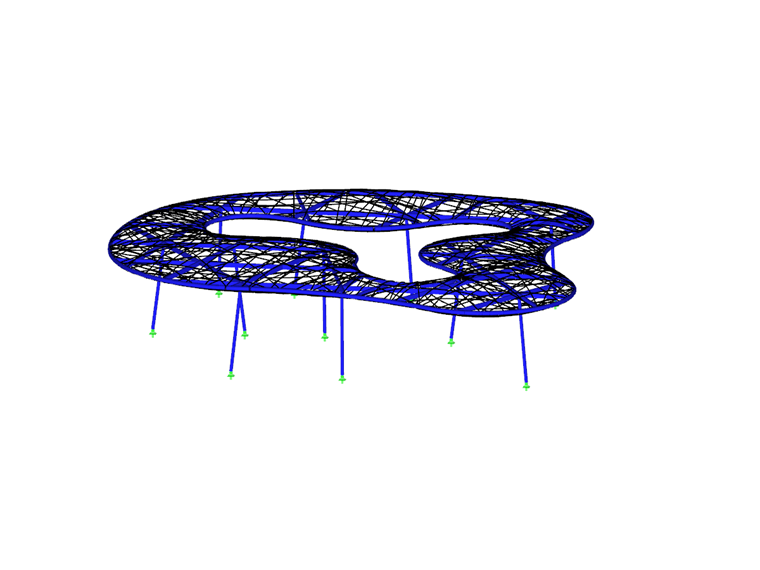

Модель

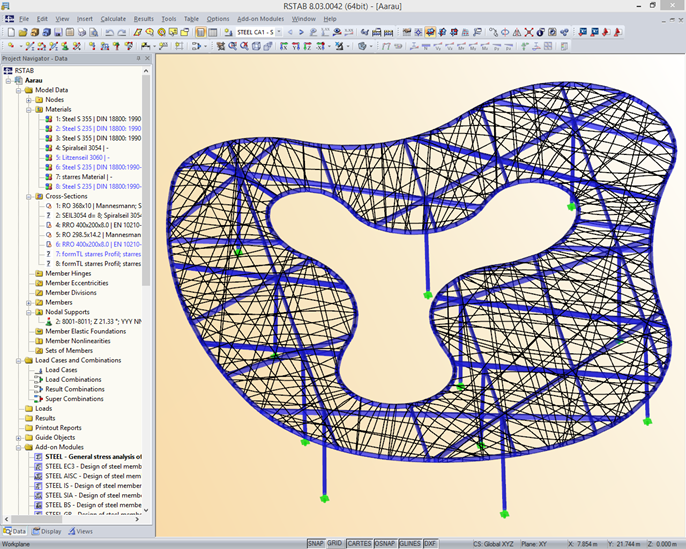

конструктивная система

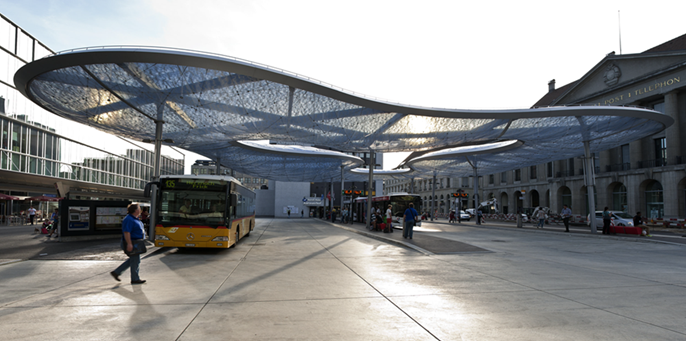

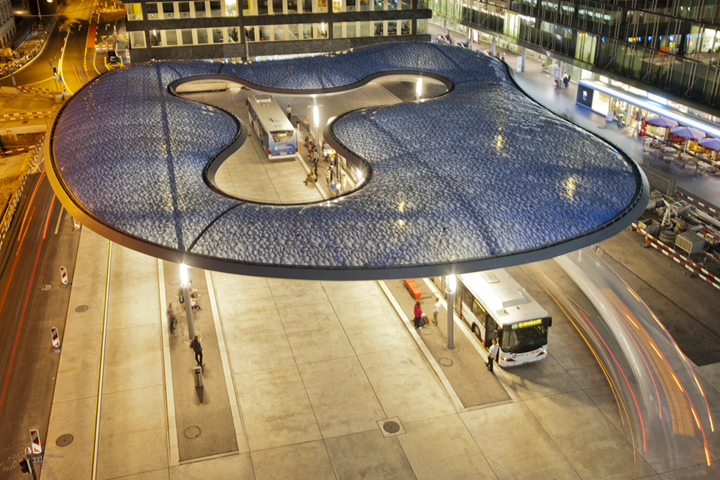

Внешние размеры кровли составляют lxw = ~ 138 футов x ~ 128 футов. Высота карниза составляет 23 фута. В центре купола находится отверстие органичной формы. Воздушная подушка надувается и достигает высоты от 4,3 до 10,5 футов. Кроме того, была использована прозрачная фольга, окрашенная в голубой цвет, с четко сбалансированным принтом.

Подушка охвачена и охвачена неровной сеткой из тросов из нержавеющей стали, которые прикреплены к изогнутым трубам по краям. Крайние балки опираются на несущую систему, состоящую из стальных балок, лежащих внутри подушки.

Вся техническая инфраструктура для воды, воздуха, электроники и сенсорной техники была интегрирована во внутреннюю стальную конструкцию.

Кровлю поддерживают в общей сложности 11 филигранных колонн из круглых труб диаметром d = 11 3/4 дюйма, которые слегка наклонены по своей оси. «Облако» будто парит. Подушка из ETFE имеет такую воздухонепроницаемую и энергосберегающую конструкцию, что требуется лишь 15 % от расчетной мощности воздуха, необходимой для поддержания конструкции.

Сразу после ввода в эксплуатацию автовокзал стал экспонатом швейцарской архитектурной выставки «architektur 0,13» в Цюрихе.
