Neubau Bushof in Aarau, Schweiz

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

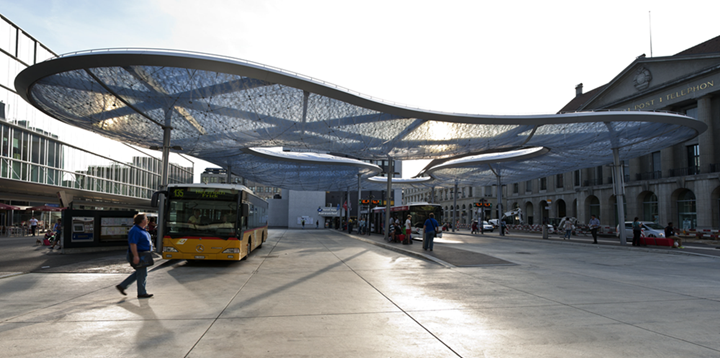

Eine einzigartige Bushofüberdachung steht seit Ende 2013 im Schweizer Aarau. Die Konstruktion in Form einer Wolke beinhaltet das weltgrößte Einkammer-Folienkissen. Es hat ein Volumen von 1810 m3 und überdacht eine Fläche von 1070 m2.

Tragwerksplanung Tragwerksplanung, Werkstattplanung Stahl, Folie, Seile, Fachbauleitung + Qualitätskontrolle
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell
www.form-tl.de
Konstruktion Generalplaner und Massivbauplaner
suisseplan Ingenieure AG
Aarau, Schweiz
www.suisseplan.ch

Ausführung
Arge Foliendach mit Ruch AG
Altdorf, Schweiz
www.ruch-ag.ch

Vector Foiltec GmbH, Bremen
www.vector-foiltec.com
Architekt Vehovar & Jauslin AG
Zürich, Schweiz
www.vja.ch
Bauherr Stadt Aarau, Schweiz
www.aarau.ch

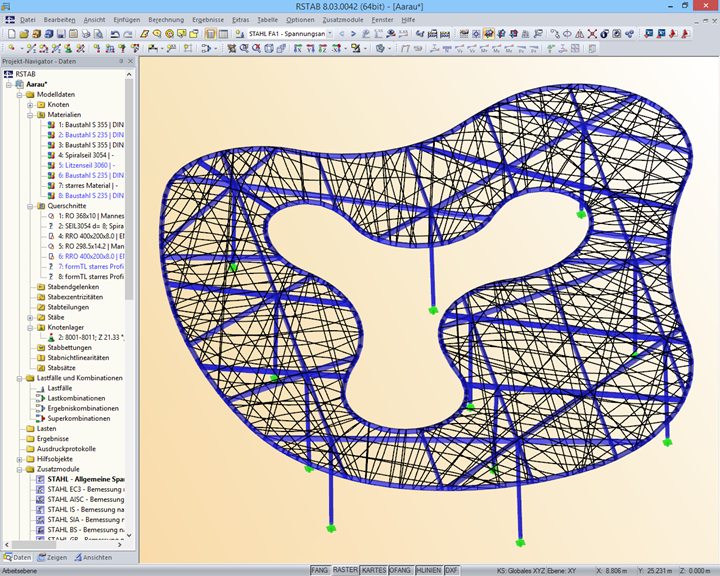

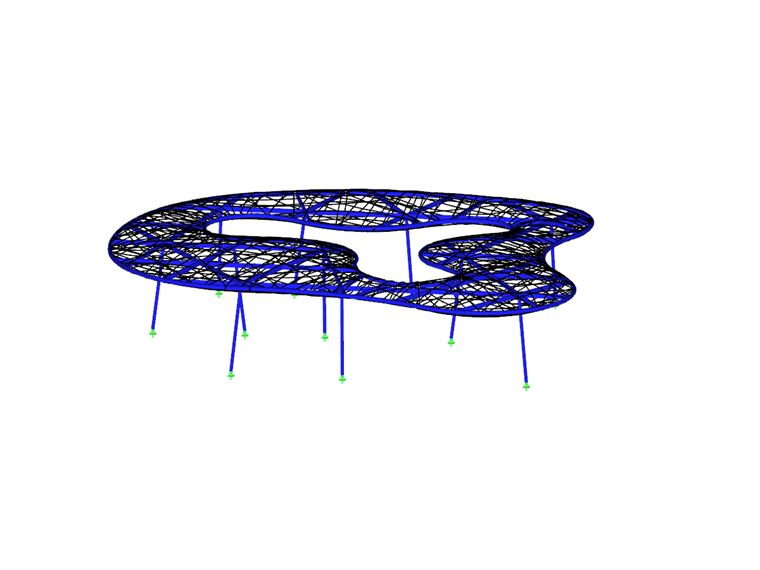

Modell

Konstruktion

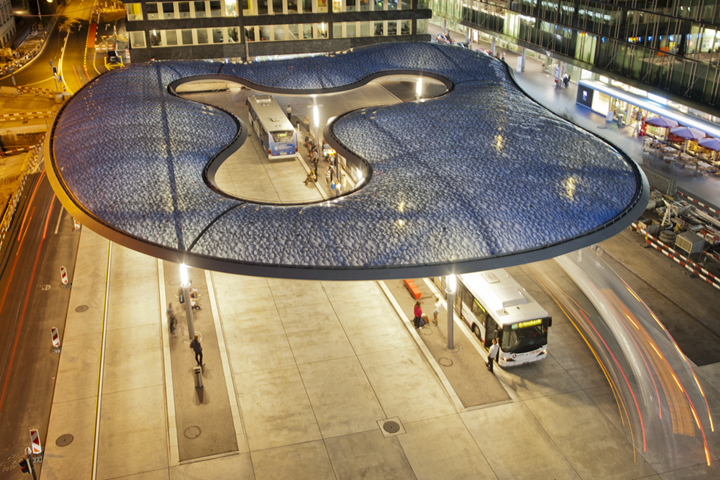

Die Außenmaße der Überdachung sind L x B = ca. 42 m x ca. 39 m und die Traufhöhe beträgt 7 m. In der Mitte wurde eine organisch geformte Öffnung vorgesehen. Das Folienkissen baut sich zwischen 1,3 m und 3,2 m auf. Es wurde in klarer und blauer Folie mit fein austarierter Bedruckung ausgeführt.

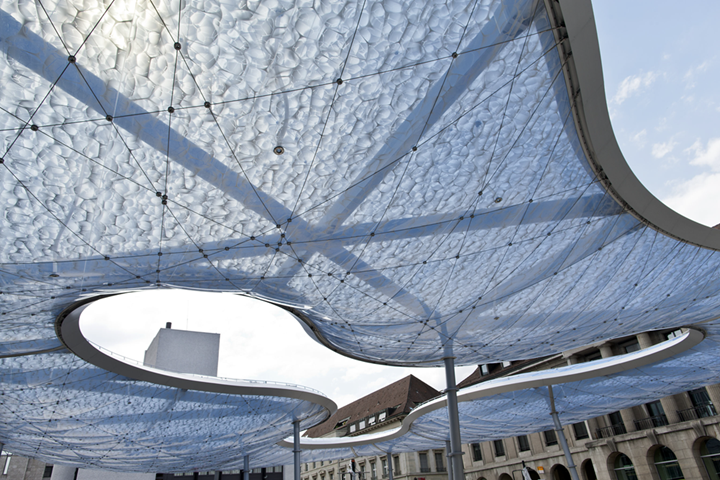

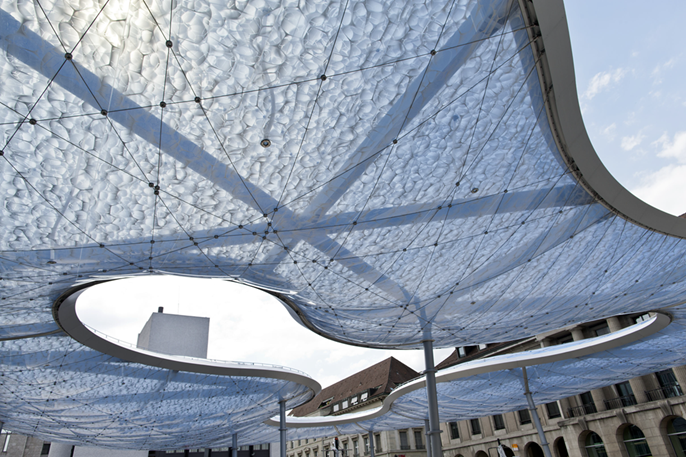

Das Kissen wird umspannt von einem unregelmäßigen Netz aus Edelstahlseilen, die an den gebogenen Randrohren befestigt sind. Die Randträger werden getragen von einem, im Kissen liegenden, Tragsystem aus Stahlträgern.

In die Stahlkonstruktion wurde die gesamte technische Infrastruktur für Wasser, Luft, Elektronik und Sensorik integriert.

Das Dach lagert auf insgesamt 11 filigranen, in einer Achse leicht geneigten Rundrohrstützen d=298,5 mm. Die „Wolke“ scheint zu schweben. Das Folienkissen ist so luftdicht und energiesparend ausgeführt, dass lediglich 15 % der prognostizierten Stützluftleistung benötigt werden.

Unmittelbar nach der Inbetriebnahme wurde der Bushof als Exponat in die Werkschau architektur 0.13 in Zürich aufgenommen.
