Nueva construcción para la Estación de autobuses de Aarau, Suiza
Proyecto de cliente

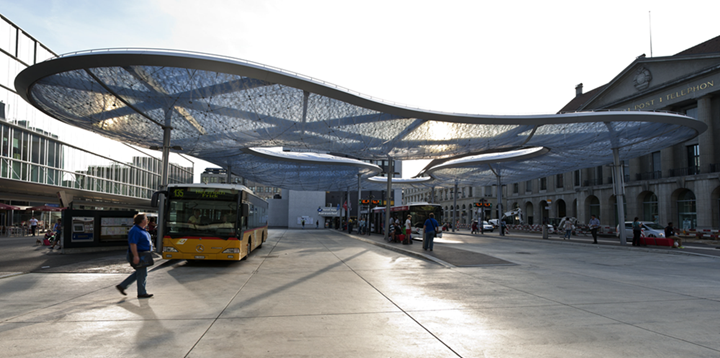

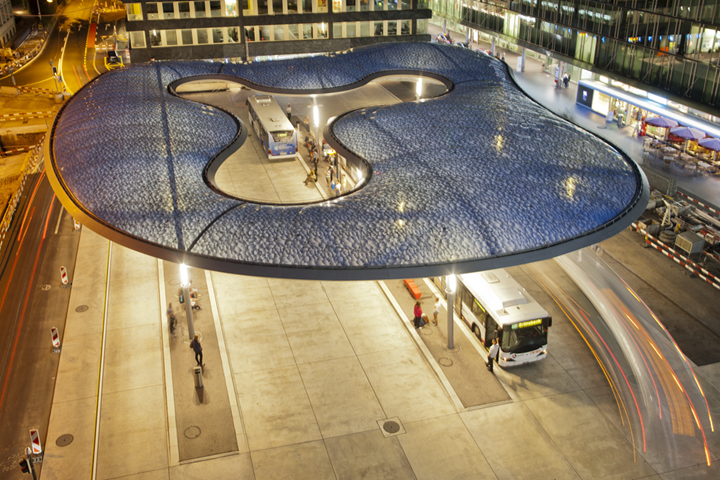

Una estructura única que cubre la estación principal de autobuses en la localidad suiza de Aarau se construyó a finales de 2013. La cubierta tiene una forma de nube y contiene el cojín de cámara singular más grande del mundo. Tiene un volumen de 1810 m 3 y una superficie cubierta de 1070 m 2 .
| Ingeniería estructural |
Ingeniería estructural, planificación de talleres de acero, láminas, cables, gestión de la construcción + control de calidad formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell www.form-tl.de |
| Construcción |
Planificador general e ingeniero estructural suisseplan Ingenieure AG Aarau, Suiza www.suisseplan.ch Trabajos de construcción Arge techo de aluminio con Ruch AG Altdorf, Suiza www.ruch-ag.ch Vector Foiltec GmbH, Bremen, Alemania www.vector-foiltec.com |
| Arquitecto |
Vehovar & Jauslin AG Zürich, Suiza www.vja.ch |
| Inversor |
City of Aarau, Suiza www.aarau.ch |
Modelo

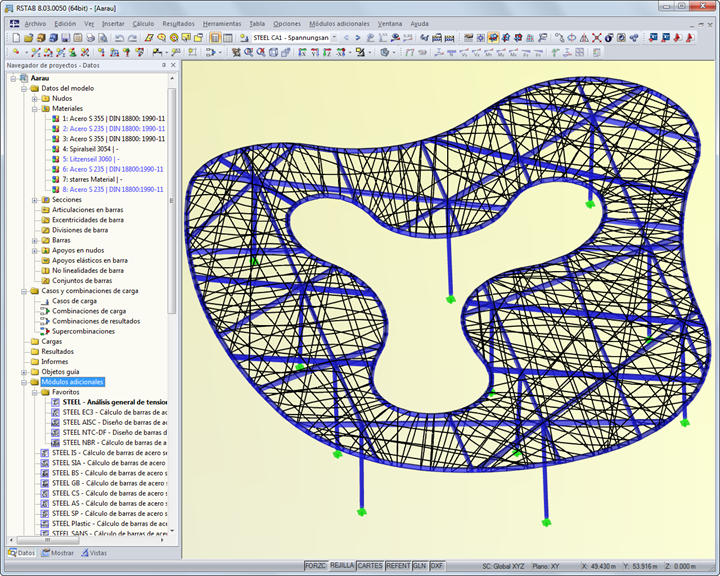

sistema estático

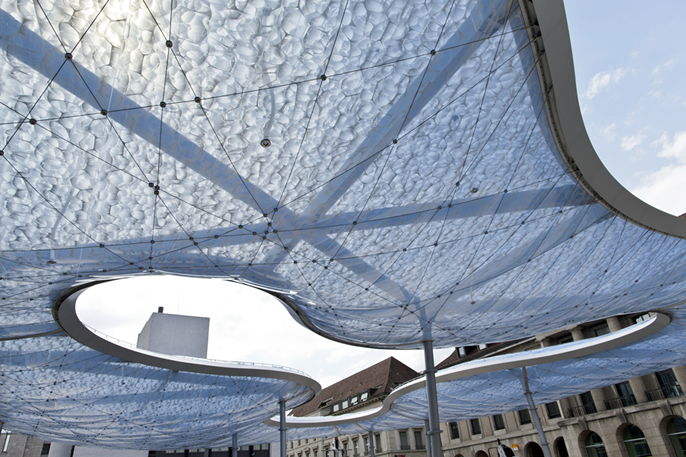

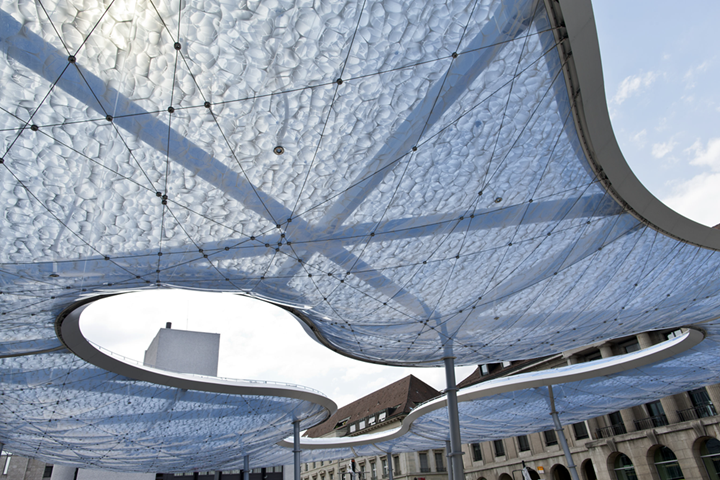

Las dimensiones externas del techo son lxw = ~ 38 m x ~ 40 m. La altura del alero es de 7 m. En el centro de la marquesina hay una abertura de forma orgánica. El cojín de aire está inflado y alcanza una altura de entre 1,3 y 3 metros. Además, se utilizó una lámina transparente y teñida de azul con una impresión finamente equilibrada.

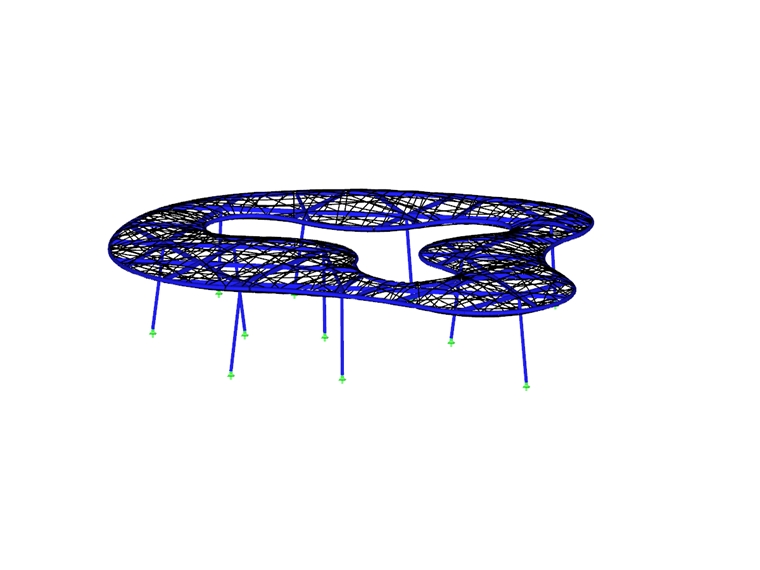

El cojín está envuelto y atravesado por una malla irregular de cables de acero inoxidable que se fijan a los tubos curvos en el borde. Las vigas de borde están soportadas por un sistema de soporte de carga que consiste en vigas de acero que se encuentran dentro del cojín.
Toda la infraestructura técnica para agua, aire, electrónica y tecnología de sensores se ha integrado en la estructura interna de acero.
La cubierta está soportada por un total de 11 pilares de filigrana compuestos de tubos redondos con un diámetro de d = 11 3/4 in que están ligeramente inclinados en un eje. La "nube" parece flotar. El cojín de ETFE tiene un diseño tan hermético y ahorrador de energía que sólo se necesita el 15 % de la potencia de aire prevista para sostener la estructura.
Inmediatamente después de la puesta en servicio de la estación de autobuses, se convirtió en una exposición en la feria de arquitectura suiza "architektur 0.13" en Zúrich.
