Stavba autobusového nádraží v Aarau, Švýcarsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

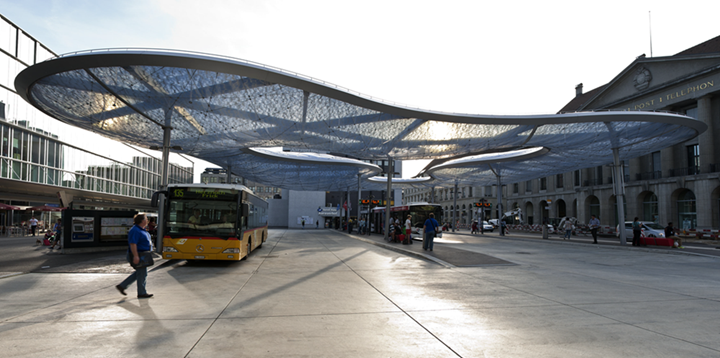

Od konce roku 2013 má hlavní autobusové nádraží ve švýcarském městě Aarau unikátní zastřešení. Střešní konstrukci ve tvaru oblaku tvoří největší jednokomorový fóliový polštář na světě. Má objem 1810 m3 a zastřešuje plochu 1070 m2.

Statický výpočet
Statický výpočet, výrobní plánování oceli, membrány a lan,
odborný dozor a kontrola kvality

formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell
www.form-tl.de
Konstrukce Hlavní projekt a masivní konstrukce
suisseplan Ingenieure AG
Aarau, Švýcarsko
www.suisseplan.ch

Realizace
Arge Foliendach mit Ruch AG
Altdorf, Švýcarsko
www.ruch-ag.ch

Vector Foiltec GmbH, Bremen, Německo
www.vector-foiltec.com
Architektura
Vehovar & Jauslin AG
Curych, Švýcarsko
www.vja.ch
Investor
Město Aarau, Švýcarsko
www.aarau.ch

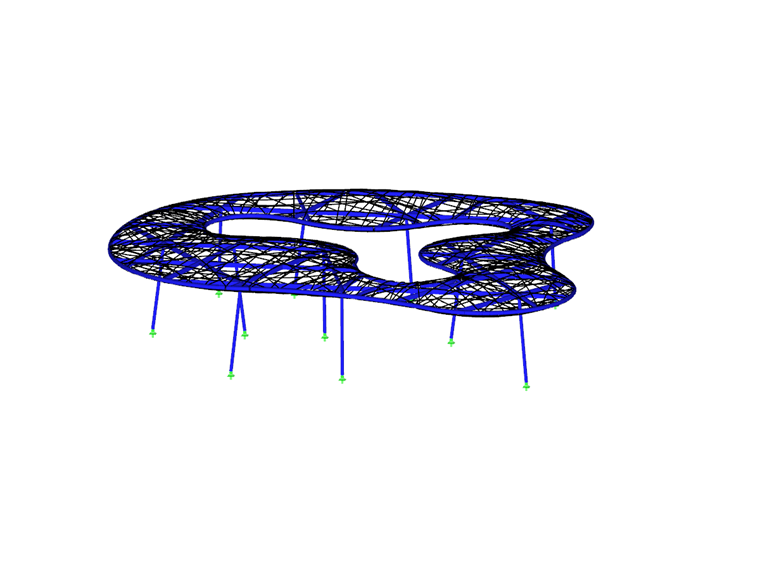

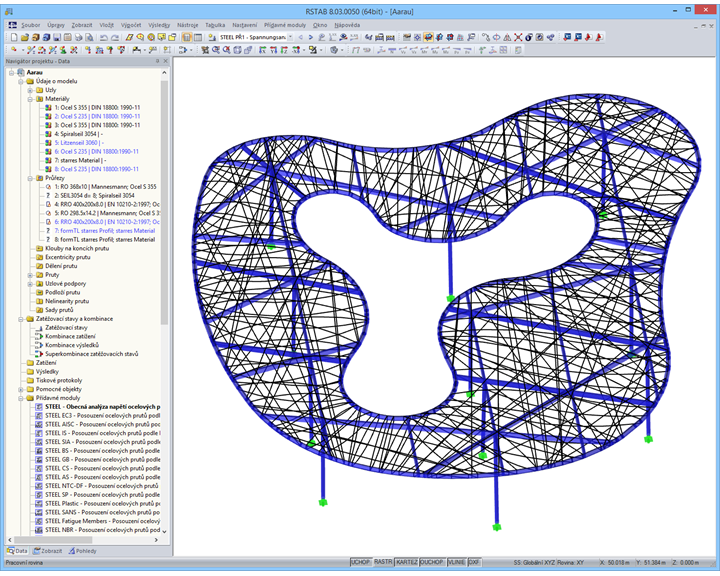

Model

Konstrukce

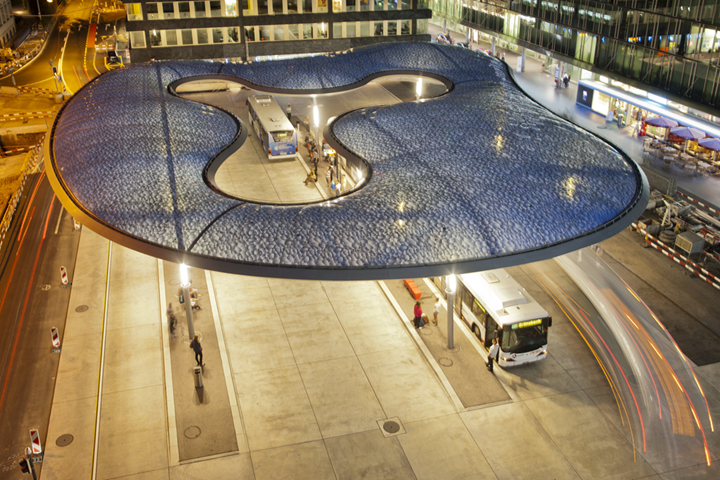

Vnější rozměry střechy jsou asi 42 m na délku a 39 m na šířku, výška okapu činí 7 m. Uprostřed střechy je otvor organického tvaru. Polštář je naplněn vzduchem a dosahuje výšky 1,3 m až 3,2 m. Jeho povrch tvoří modrá průsvitná ETFE fólie s vyváženým potiskem.

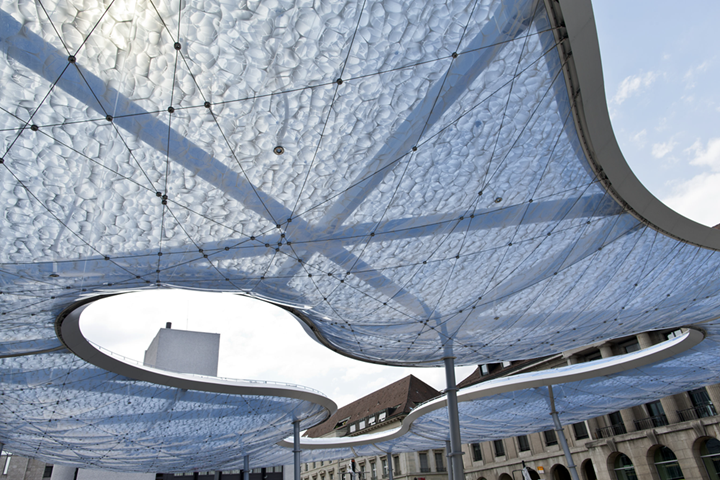

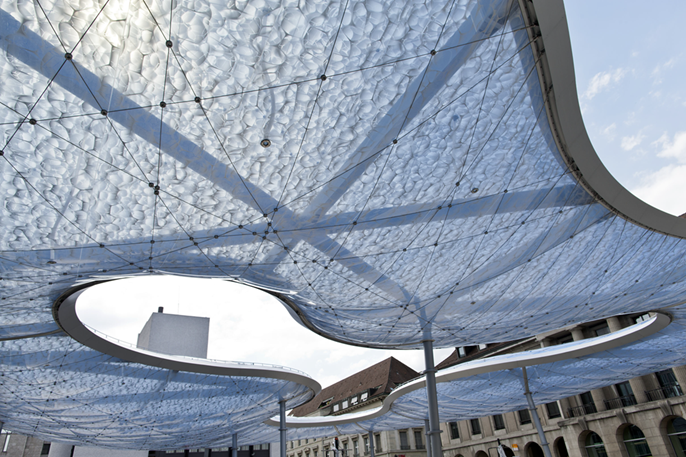

Polštář je obklopen nepravidelnou sítí lan z ušlechtilé oceli, která jsou připevněna na trubkové sloupy. Okrajové nosníky podpírá nosný systém z ocelových prutů umístěných uvnitř polštáře.

V ocelové konstrukci je integrována veškerá infrastruktura vodní, vzduchové, elektronické a senzorické technologie.

Střechu podpírá celkem 11 filigránových sloupů z trubek s mírně nakloněnou osou a průměrem 29,85 cm. „Oblak“ tak působí dojmem, jako by se vznášel. Polštář z ETFE fólie je natolik vzduchotěsný a energeticky úsporný, že pro svou oporu potřebuje sotva 15% odhadovaného výkonu nafukovaného vzduchu.

Bezprostředně po uvedení do provozu se autobusové nádraží stalo exponátem švýcarského architektonického veletrhu „architektur 0.13“ v Curychu.
