巴士站台雨棚,瑞士阿劳

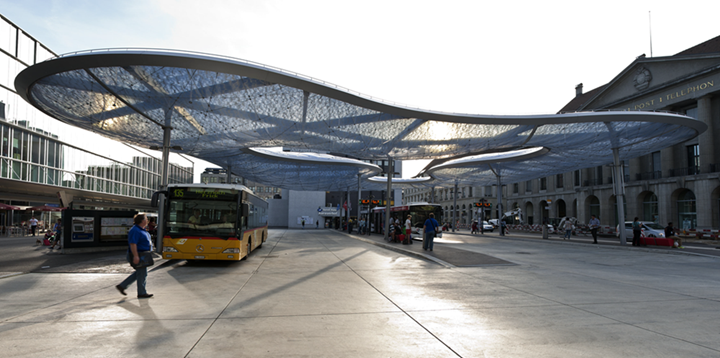

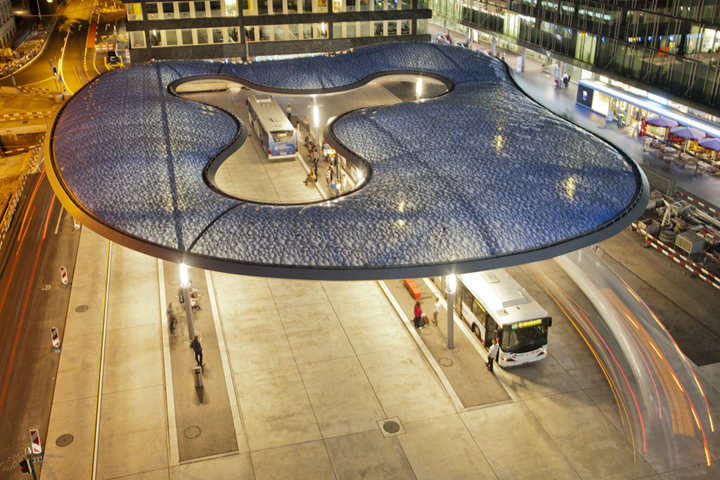

位于瑞士Aarau市主要公交车站的独特结构于2013年底建成。

顶棚为云朵形状,内层充气枕为世界上最大。 它的体积为 63,920 ft3 ,屋顶面积为 11,517 ft2

支承结构

屋面的外部尺寸lxw =〜138ft x〜128ft,屋檐高度为23ft。 在顶棚中间有一个有机开口。 气垫是充气的,高度在4.3 ft和10.5 ft之间。 此外,使用的是透明的蓝色膜,印刷的平衡极好。

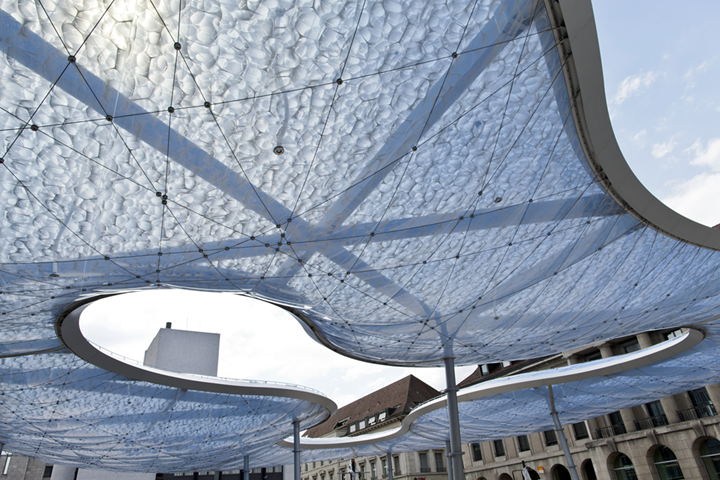

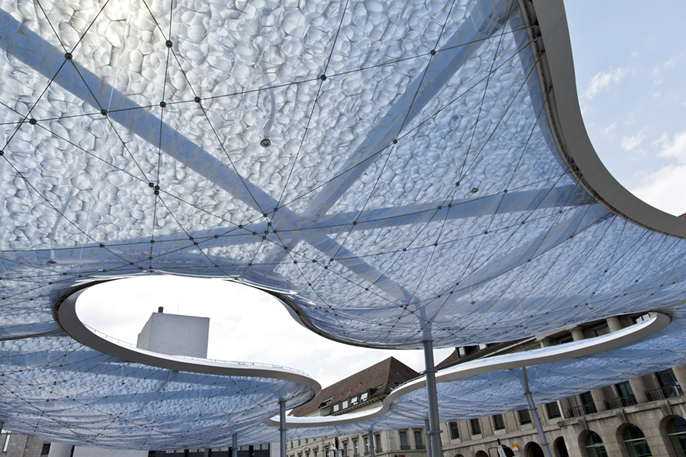

垫子被不规则网格的不锈钢电缆包络和跨接,固定在边缘的弯曲管道上。 边缘梁由位于垫层内的钢梁组成。

内部的钢结构已经集成了水、空气、电子技术和传感器技术的全部技术基础设施。

屋顶由 11 根直径 d = 11 3/4 英寸的圆管制成,柱子在轴线上略微倾斜。 “乌云”似乎在漂浮。 ETFE 垫层的气密性和节能性设计使得只需要 15% 的空气动力就可以支撑结构。

该公交车站投入使用后,立即在苏黎世参加了“ architektur 0.13”瑞士建筑贸易展览。

结构设计 结构分析、钢结构、箔、索、施工管理 + 质量控制
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell
www.form-tl.de
建造 总体规划师和结构工程师
suisseplan Ingenieure AG
瑞士Aarau
www.suisseplan.ch

Construction Work
带有Ruch AG的拱形屋顶
Altdorf, Switzerland
www.ruch-ag.ch

Vector Foiltec GmbH,德国不来梅
www.vector-foiltec.com
建筑学 Vehovar & Jauslin AG
Zürich, Switzerland
www.vja.ch
投资商 瑞士首都阿劳市
www.aarau.ch


项目说明

模型数据

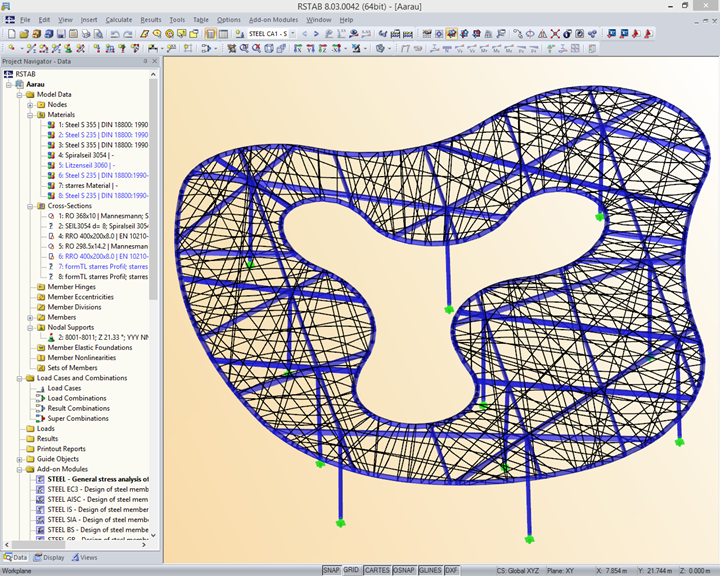

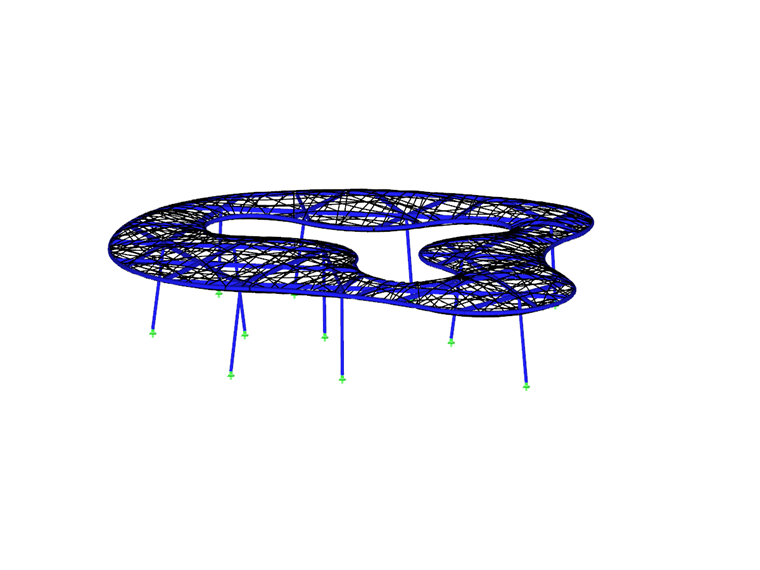

节点数目: 6796
杆件数目: 9545
总重量 59,658 t
翘曲区域尺寸 46.164 x 38.814 x 9.803 m
软件版本 8.03.00
