Nowa konstrukcja dachu pętli autobusowej w Aarau, Szwajcaria

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

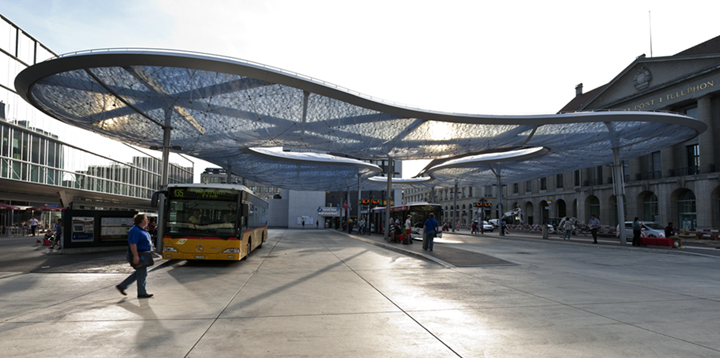

Ta niezwykła konstrukcja przykrywająca pętlę autobusową powstała w szwajcarskim mieście Aarau i została oddana do użytku pod koniec 2013 roku. Pokrycie dachowe jest półprzezroczyste i ma kształt chmury. Ma kubaturę 1810 m 3 i zadaszoną powierzchnię 1070 m 2 .

Inżynieria budowlana Projektowanie konstrukcji, planowanie warsztatowe stali, folii, kabli, zarządzanie budową + kontrola jakości
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell
www.form-tl.de
Konstrukcja Generalny planista i inżynier budowlany
suisseplan Ingenieure AG
Aarau, Szwajcaria
www.suisseplan.ch

Roboty budowlane
Dach foliowy Arge z Ruch AG
Altdorf, Szwajcaria
www.ruch-ag.ch

Vector Foiltec GmbH, Brema, Niemcy
www.vector-foiltec.com
Architekt Vehovar & Jauslin AG
Zürich, Szwajcaria
www.vja.ch
Inwestor Miasto Aarau, Szwajcaria
www.aarau.ch

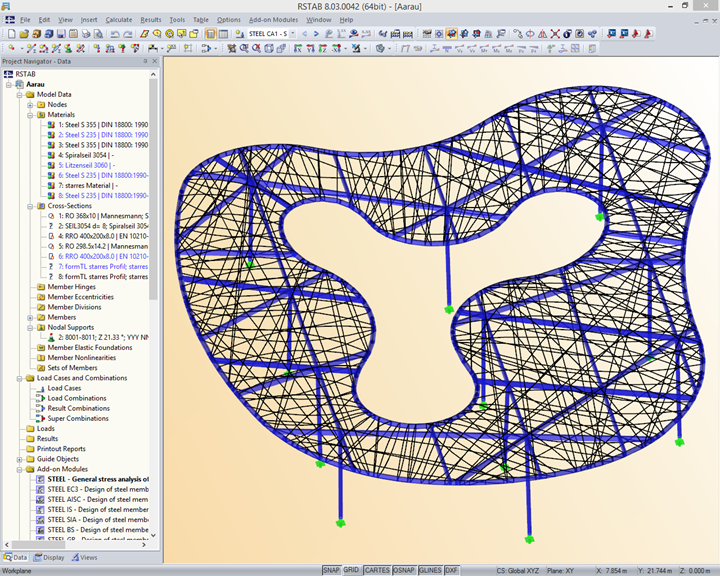

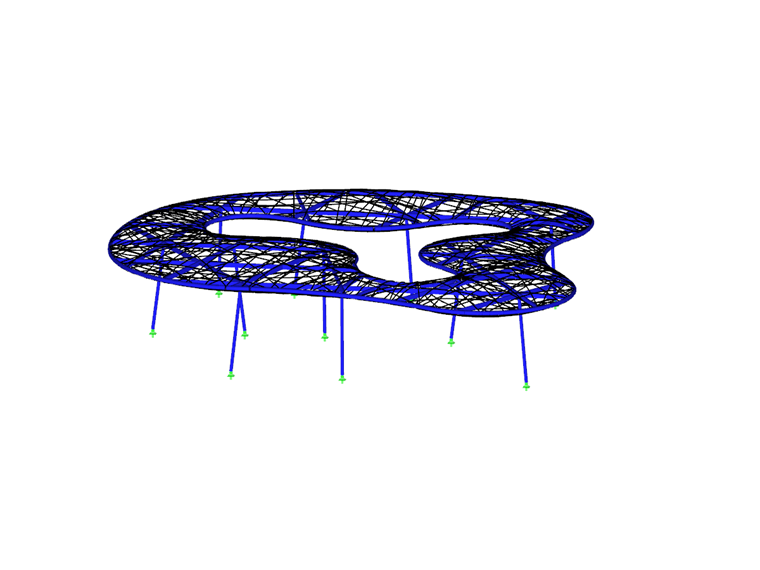

Model

konstrukcja warstwowa

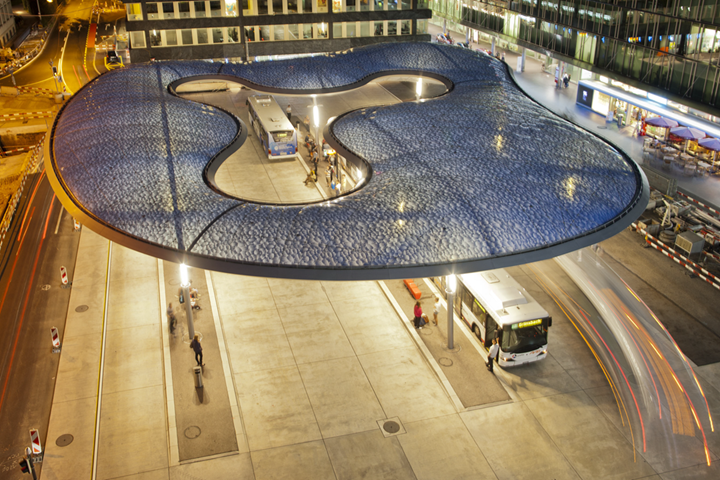

Zewnętrzne wymiary dachu to lxw = ~ 138 ft x ~ 128 ft. Wysokość okapu wynosi 23 ft. Pośrodku zadaszenia znajduje się otwór o organicznym kształcie. Poduszka powietrzna jest napompowana i osiąga wysokość od 4,3 stopy do 10,5 stopy. Ponadto zastosowano przezroczystą, barwioną na niebiesko folię z dobrze wyważonym nadrukiem.

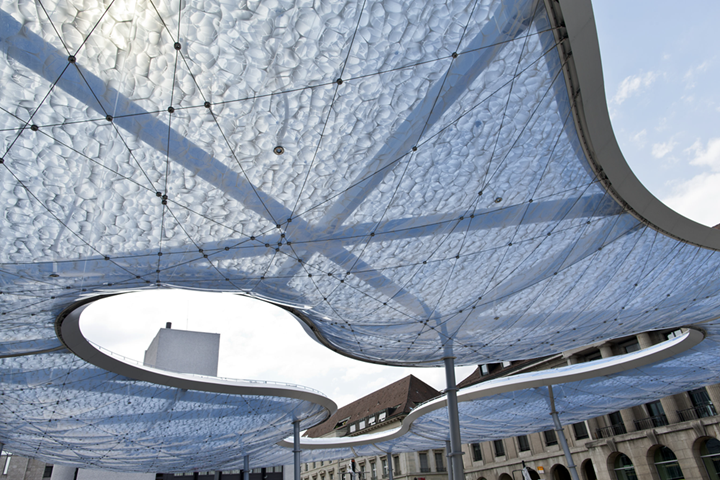

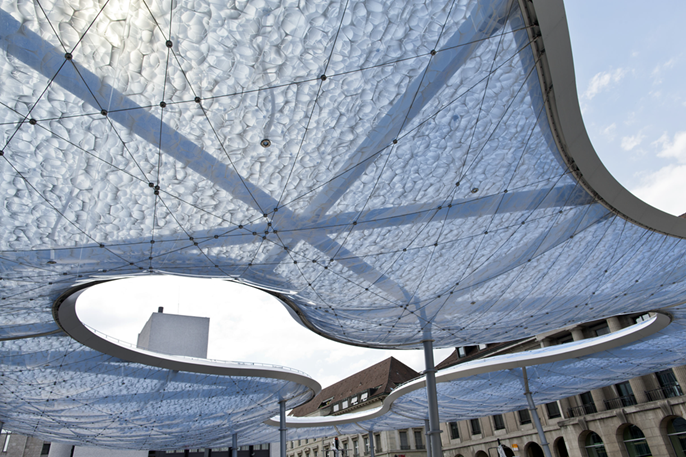

Poduszka jest otoczona nieregularną siatką kabli ze stali nierdzewnej, które są przymocowane do zakrzywionych rur na krawędziach. Belki krawędziowe są podparte przez system nośny składający się ze stalowych dźwigarów leżących w poduszce.

Cała infrastruktura techniczna dla wody, powietrza, elektroniki i technologii czujników została zintegrowana z wewnętrzną konstrukcją stalową.

Dach jest podparty w sumie przez 11 filigranowych kolumn wykonanych z okrągłych rur o średnicy d = 11 3/4 cala, które są lekko nachylone w osi. Wydaje się, że „chmura” unosi się w powietrzu. Poduszka ETFE ma tak szczelną i energooszczędną konstrukcję, że wymagane jest zaledwie 15 % prognozowanej energii potrzebnej do podtrzymania konstrukcji.

Bezpośrednio po oddaniu dworca autobusowego do użytku stał się eksponatem na szwajcarskich targach architektonicznych „architektur 0.13“ w Zurychu.
