Cobertura de estação de autocarros em Aarau, Suíça

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Planeamento estrutural Projeto Estrutural, Planejamento de Oficinas em Aço, Alumínio, Cabos, Gerenciamento de Obras + Controle de Qualidade
FormTL Engineers for Structures and Lightweight Construction GmbH, Radolfzell
www.form-tl.de
Construção Planejador geral e engenheiro estrutural
suisseplan Ingenieure AG
Aarau, Suíça
www.suisseplan.ch

Execução
Cobertura em placas Arge com Ruch AG
Altdorf, Suíça
www.ruch-ag.ch

Vector Foiltec GmbH, Bremen, Alemanha
www.vector-foiltec.com
Arquiteto Vehovar & Jauslin AG
Zurique, Suíça
www.vja.ch
Investidor Câmara de Aarau, Suíça
www.aarau.ch

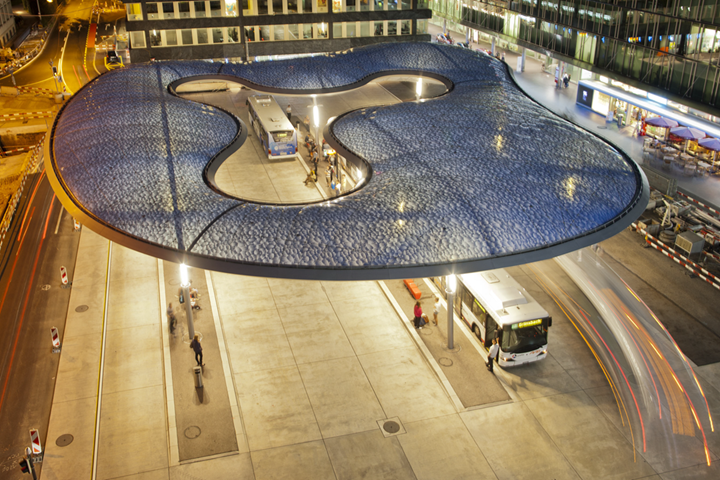

No final de 2013 foi construída uma estrutura única que cobre a principal estação rodoviária na cidade suíça de Aarau. O dossel tem uma forma de nuvem e contém a maior almofada de câmara única do mundo. A almofada de ETFE tem um volume de 1810 m³ e cobre uma área de 1070 m².

Estrutura

As dimensões externas da cobertura são de C x L = ~ 42 m x ~ 39 m com uma altrura de 7 m. No centro existe uma abertura com forma orgânica. A almofada está cheia de ar e tem uma altura entre 1,3 m e 3,2 m. A folha utilizada para a almofada é clara com uma cor azul impressa de uma forma balanceada.

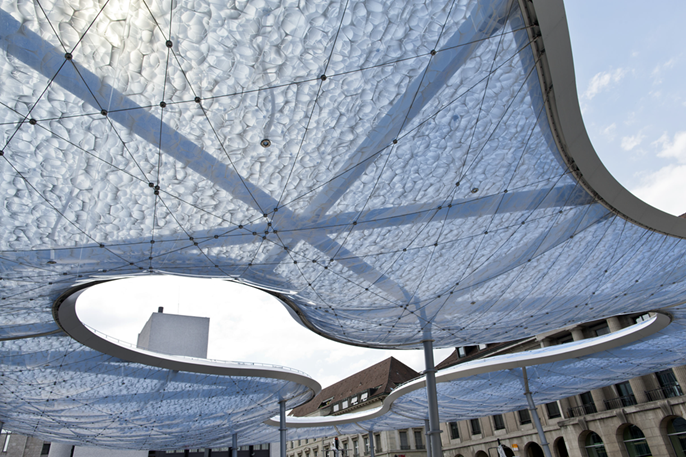

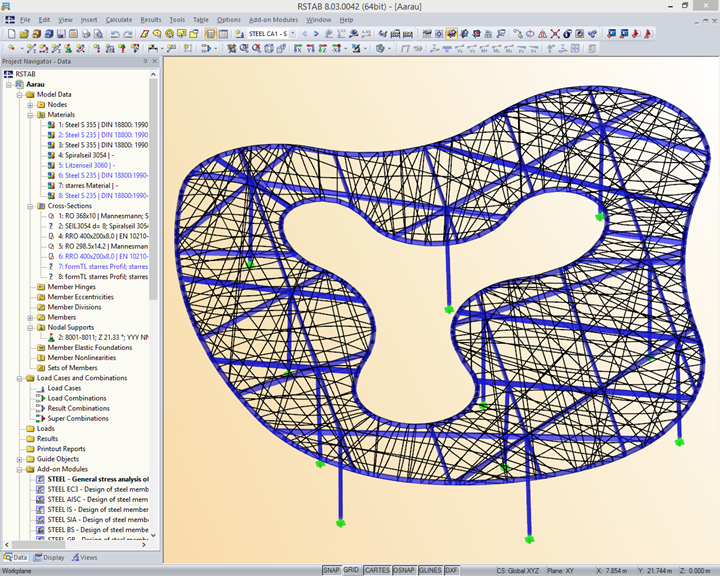

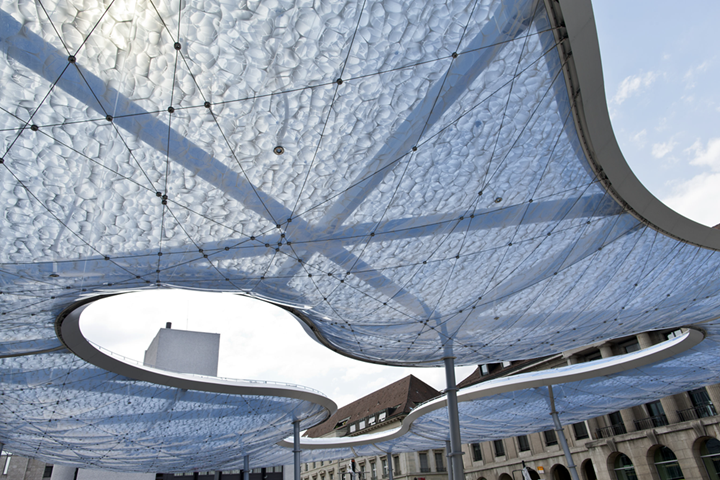

A almofada está envolvida por uma rede irregular de cabos de aço inoxidável, fixados aos tubos curvados nas bordas. As vigas de borda são suportados no interior da almofada por um sistema portante de vigas em aço.

Toda a infraestrutura técnica para água, ar, eletricidade e tecnologia de sensores foi integrada no interior da estrutura em aço.

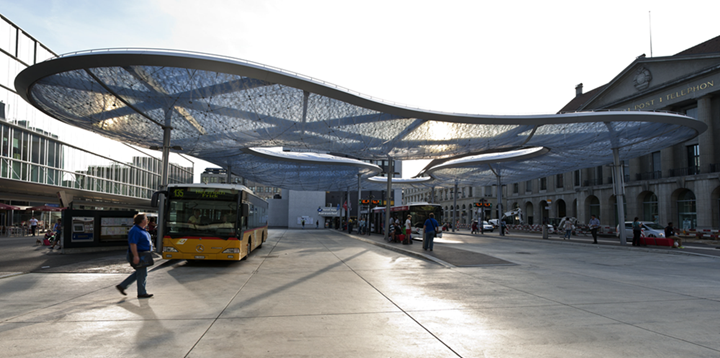

A cobertura é suportada por 11 pilares delicados de tubos em aço com um diâmetro de d = 298,5 mm, ligeiramente inclinado num eixo. É assim criada a ilusão de a "nuvem" estar a flutuar. A almofada de câmara de ar está bem isolada e é energeticamente económica, de tal forma que só é necessário 15 % da energia prevista do sistema de ar de apoio.

Imediatamente após a entrada em serviço, a estação de autocarros integrou a exposição de arquitetura "architektur 0.13" em Zurique.
