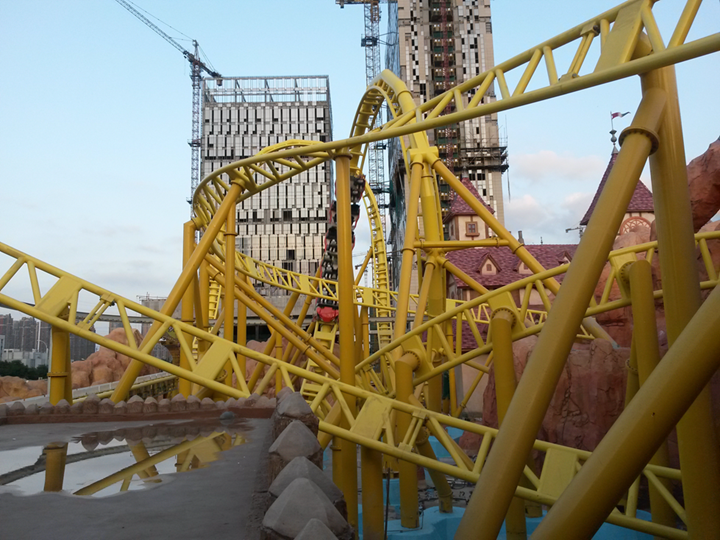

Американские катальные горки Dragon Flight типа X-Train в Нингбо, Китай

Проект заказчика

Строительное проектирование Расчет и изготовление конструкций
Maurer Söhne GmbH & Co. KG
Мюнхен, Германия
www.maurer.eu
 Инвестор Romon U-Park
Нингбо, Китай

Во многих отраслях промышленности, Китай является рынком будущего. Это также относится к сфере развлечений, в которой работает немецкая компания Maurer Söhne.

Американские горки Dragon Flight возводятся в городском парке развлечений Ромон У в китайском городе Нингбо. Это первые горки типа X-Train Flying Launch Coaster, разработанные немецкой фирмой Maurer Söhne.

Длина горок - 504 м. Семь элементов американских горок расположены в трех направлениях. Поезда расчитаны на 20 пассажиров. Развивая скорость до 90 км/ч, поезд несколько раз достигает перегрузки 4,5 g.

Конструктивная система

Площадь основания составляет 113 м × 51 м. На самой высокой точке трассы горок, которая называется верхним колпаком, высота вершины достигает приблизительно 30 м. Вся конструкция состоит из трубчатой конструкции с 6 201 стержнем и 86 сечениями.

Расчет конструкций

Конструкция пути была рассчитана в RSTAB. Как модельные, так и колесные нагрузки, были напрямую импортированы из динамической модели с применением RS‑COM.

Расчет был выполнен в соответствии с китайскими и европейскими нормами, включая расчет на предельное состояние по прочности и усталость конструкции.

Немецкие инженеры применили результаты из RSTAB при помощи RS‑COM еще раз для расчетов на усталость. Затем расчеты согласно EN 1993-1-9 и GB 50017 были выполнены в программах последующей обработки.

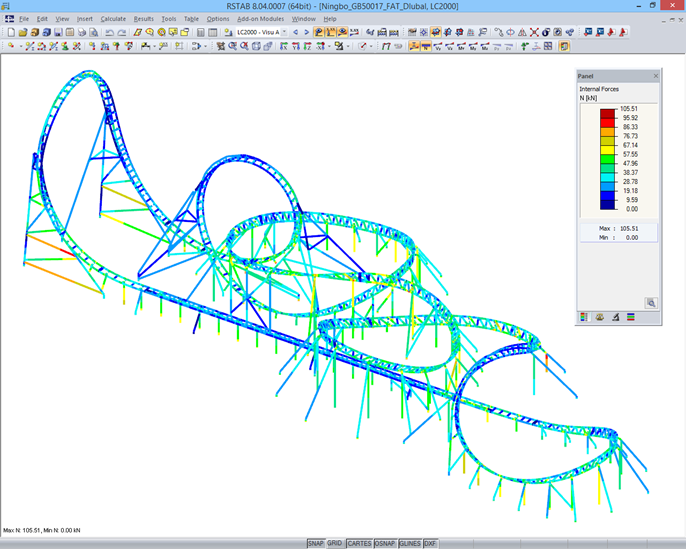

RS-COM был использован для возврата результатов из программ последующей обработки в RSTAB для того, чтобы представить результаты в графическом виде на визуализации целой модели.
