罗蒙环球乐园云霄飞车“传奇飞龙”,中国宁波

客户项目

结构设计 Structural Analysis and Fabrication
Maurer Söhne GmbH & Co. KG
Munich, Germany
www.maurer.eu
投资商 Romon U-Park
Ningbo, China

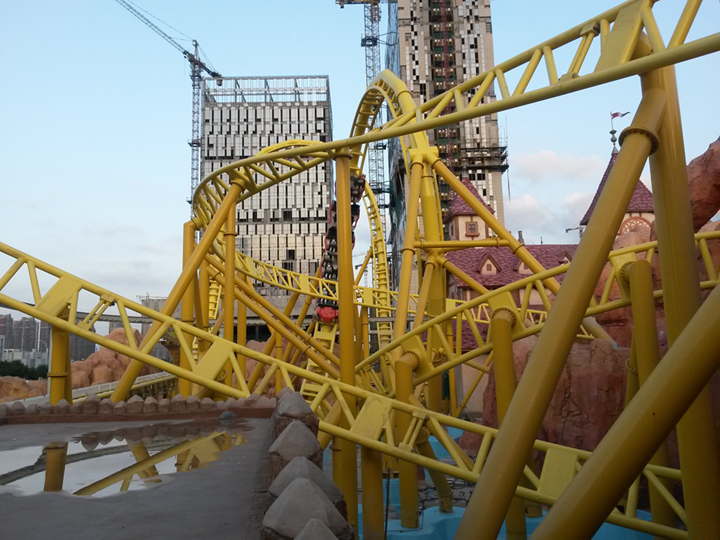

宁波罗蒙环球乐园内的“传奇飞龙”是德国 Maurer Söhne 设计制造的第一个 X-Train 云霄飞车。其轨道总长为 504 米,由七种元素组成的封闭轨道包含三个翻转。X-Train 可容纳 20 名乘客,在最高时速 90 km/h 时多次达到 4.5倍重力加速度。

结构体系

建筑占地面积 113m × 51m,最高点高度为 30 m。整体结构共由 86 个不同截面的 6201 根钢管构成。

结构分析

在 RSTAB 中对轨道结构进行分析计算。通过 RS-COM 将模型和轮载直接由动力模拟导入,然后分别按照中国和欧洲规范进行承载能力极限状态设计和疲劳设计。

通过 RS-COM,Maurer Söhne 的工程师们获取了用于疲劳设计的 RSTAB 结果,然后按照 EN 1993-1-9 和 GB 50017 通过后处理程序进行了设计计算。

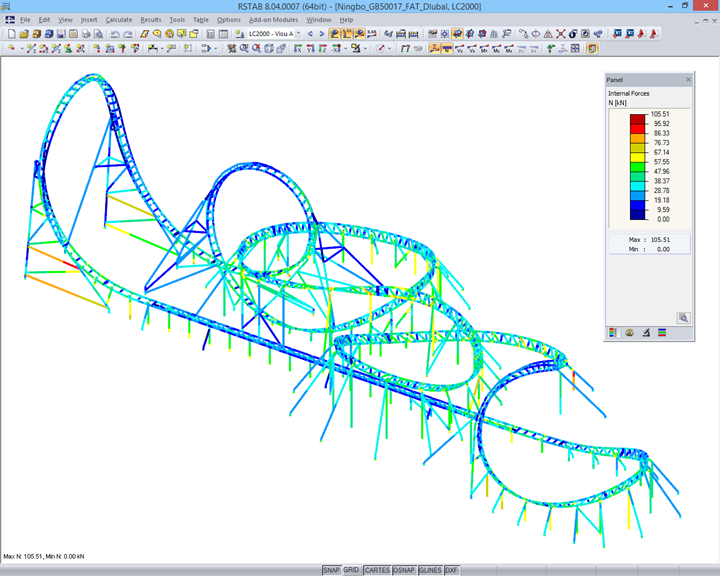

最后再次通过使用 RS-COM 将后处理程序中的结果导入到 RSTAB,得到附带计算结果的模型效果图。
