Montagnes russes « Dragon Flight » à Ningbo, Chine

Les rails de l'attraction font 504 m de long et son parcours est constitué de sept figures, dont trois inversions. Le train du Dragon Flight a une capacité de 20 passagers. Avec une vitesse de pointe de 90 km/h, il atteint jusqu’à 4,5 g à plusieurs reprises lors du parcours.

Structure

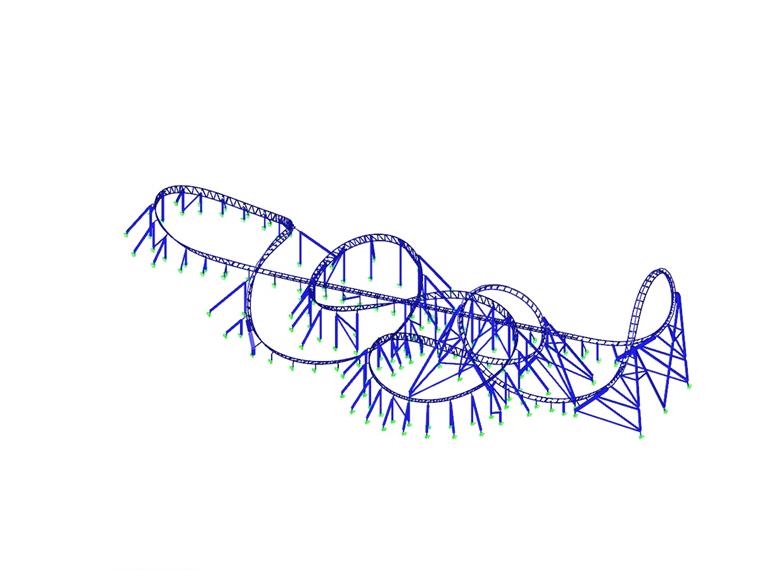

La superficie de l'ensemble de la structure fait 113 m × 51 m. L'attraction culmine à 30 m sur une portion du circuit baptisée « Top Hat » (haut-de-forme). Cette structure tubulaire est composée de 6 201 barres et 86 sections.

Analyse statique

La structure des rails a été calculée dans RSTAB. Le modèle et les charges des roues ont été directement importés d'une simulation dynamique à l'aide de RS-COM.

Les calculs ont été effectués selon des normes chinoises et européennes. Des vérifications à l'ELU et à la fatigue ont également été réalisées.

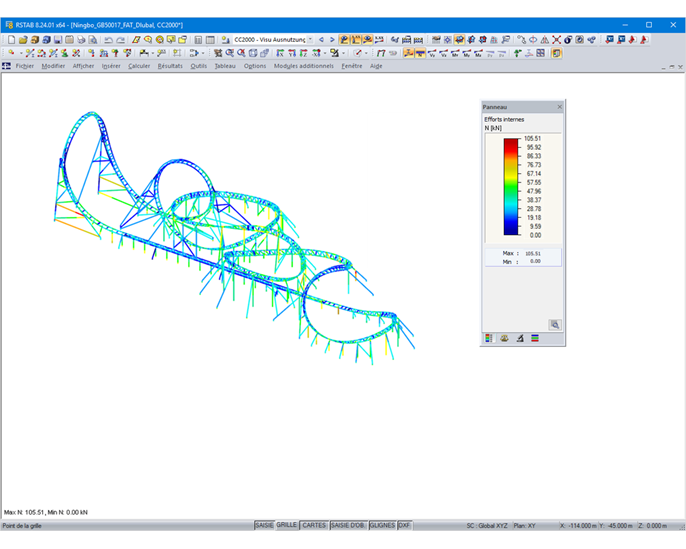

L'équipe de Maurer Söhne a pu consulter les résultats de RSTAB pour les vérifications à la fatigue en utilisant à nouveau RS-COM. Les vérifications selon les normes EN 1993-1-9 et GB 50017 ont ensuite été effectuées avec des programmes de post-traitement.

RS-COM a également été utilisé pour renvoyer les résultats obtenus dans ces programmes à RSTAB afin de pouvoir les afficher sur le modèle complet.
