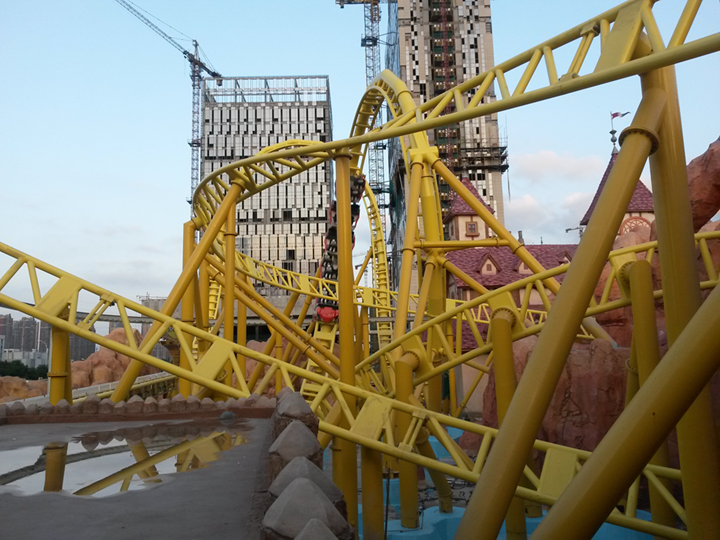

Montagne russe Dragon Flight, X-Train Flying a Ningbo, in Cina

Progetto cliente

Ingegneria strutturale Analisi strutturale e realizzazione
Maurer Söhne GmbH & Co. KG
Monaco di Baviera, Germania
www.maurer.eu
Committente Romon U-Park
Ningbo, Cina

In molti settori industriali, la Cina è il mercato del futuro. Questo è anche il caso per il settore del divertimento e lo spettacolo, in cui opera la società tedesca Maurer Söhne.

Dragon Flight, (Il volo del drago) è in costruzione per il parco divertimenti di Romon U-Park a Ningbo. Queste montagne russe sono il primo X-Train Flying Launch Coaster progettato da Maurer Söhne.

La struttura ha una lunghezza di 504 m. I sette elementi delle montagne russe includono tre inversioni. La X-Train ha una capacità di 20 passeggeri. Con una velocità massima di 90 km/h, il treno arriva più volte fino a 4,5 g (forza g).

Sistema strutturale

La superficie di base è di 113 × 51 m. Nel punto più alto della tragitto, cosi detto "il cilindro", è raggiunta l'altezza di circa 30 m . La struttura generale è costituita da una struttura tubolare con 6.201 aste e 86 sezioni trasversali.

Analisi strutturale

La struttura della rotaia è stata calcolata in RSTAB. Entrambi i carichi del modello e delle ruote sono stati importati direttamente dalla simulazione dinamica utilizzando RS-COM.

L'analisi è stata effettuata secondo le norme cinesi ed europee, compreso il progetto allo stato limite ultimo ed il progetto a fatica.

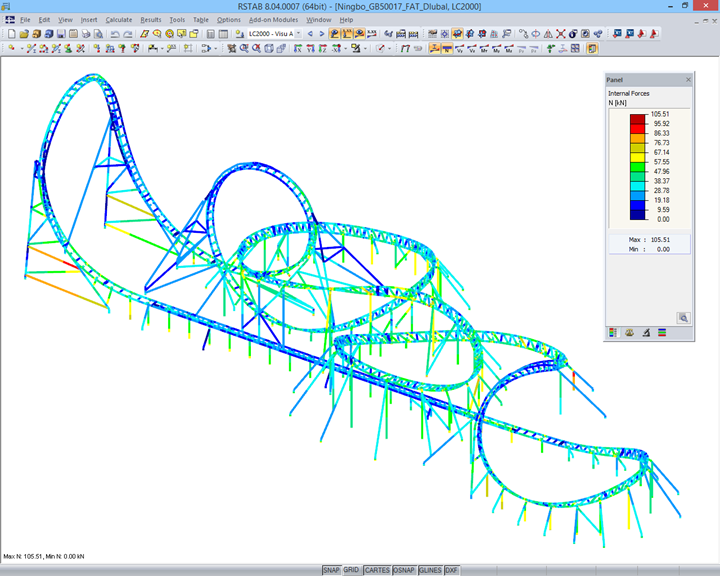

Per il progetto a fatica, gli ingegneri tedeschi hanno acceduto ai risultati di RSTAB utilizzando RS-COM. Quindi, la progettazione secondo EN 1993-1-9 e GB 50017 è stata effettuata con programmi di post-processing.

RS-COM è stato usato per riportare i risultati dei programmi di post-processing a RSTAB per poter rappresentare i risultati graficamente sul rendering dell'intero modello.
