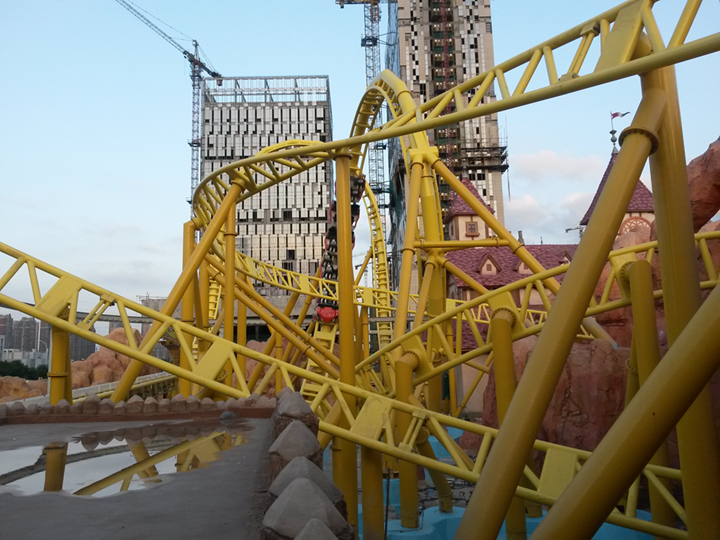

Kolejka górska (roller coaster), X-Train Flying Launch, Ningbo, Chiny

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja Projektowanie i produkcja konstrukcji
Maurer Söhne GmbH & Co.KG, Monachium
www.maurer.eu
Inwestor Romon U-Park
Ningbo, Chiny

W wielu sektorach przemysłu, Chiny to rynek przyszłości. Projekt ten odpowiada zakresu działalności niemieckiej firmy Maurer Soehne.

Kolejka górska Dragon Flight dla Romon U-Park, miejskiego parku rozrywki w Ningbo. Jest to pierwsza kolejka górska (roller coaster) X-Train Flying Launch Coaster zaprojektowana przez Maurer Soehne.

Kolejka ma długość 504 m. Jego siedem elementów kolejki górskiej obejmuje trzy inwersje. Pociąg X może pomieścić 20 pasażerów. Przy prędkościach maksymalnych 90 km/h pociąg osiąga kilkakrotnie do 4,5 g (siła g).

konstrukcja

Powierzchnia podstawy wynosi 113 m × 51 m. W najwyższym punkcie kolejki górskiej, nazywanym górnym kapeluszem, osiągana jest wysokość wierzchołka wynosząca około 30 m. Cała konstrukcja składa się z konstrukcji rurowej o przekrojach wynoszących 6 201 i 86 przekrojów.

Obliczenia konstrukcyjne

Konstrukcja szyny została obliczona w RSTAB. Zarówno RS, jak i RS-COM zaimportowały bezpośrednio z symulacji dynamicznej obciążenia modelowe i kołowe.

Analizę przeprowadzono zgodnie z normami chińskimi i europejskimi. Analiza obejmowała obliczenie stanu granicznego nośności i zmęczenie.

Niemieccy inżynierowie uzyskali dostęp do wyników RSTAB, ponownie wykorzystując RS-COM do obliczeń zmęczeniowych. Następnie obliczenia przeprowadzono zgodnie z EN 1993-1-1 i GB 50017 z wykorzystaniem programów do późniejszej obróbki.

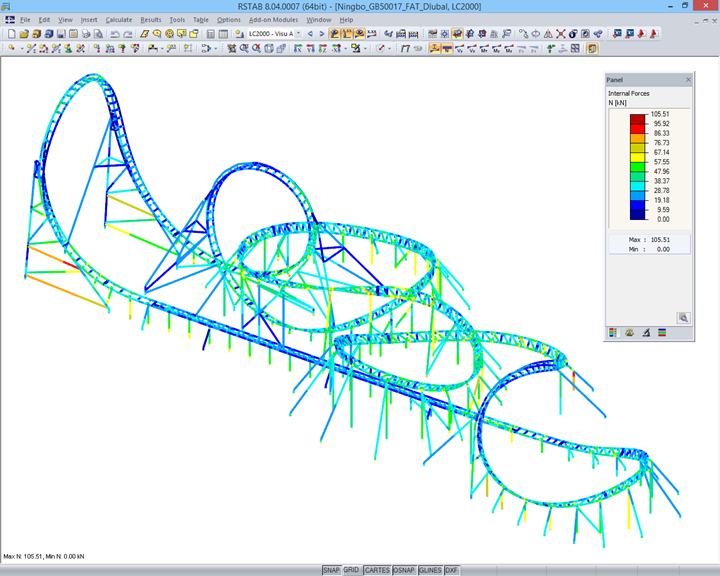

Interfejs RS-COM został ponownie wykorzystany do zwrócenia wyników programów końcowych programowi RSTAB w celu graficznego przedstawienia wyników na renderingu całego modelu.
