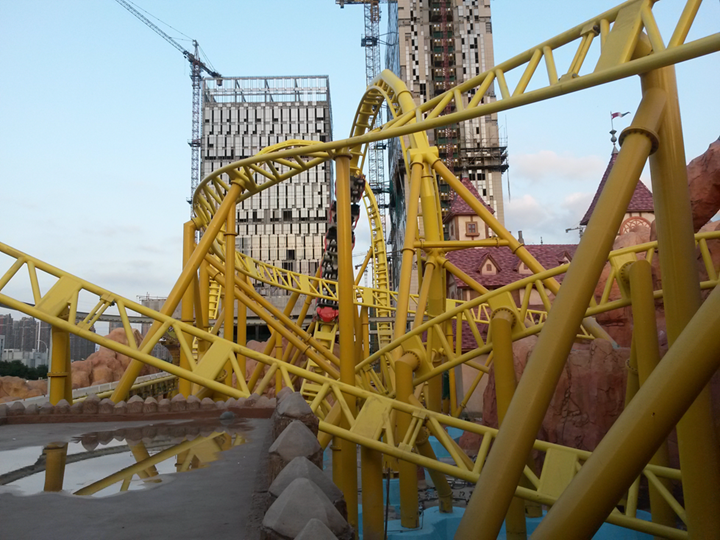

Dragon Flight, la montaña rusa voladora con tren en X, China

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

En muchos sectores industriales, China es el mercado del futuro. Esto también se aplica en el campo del entretenimiento, en el cual está trabajando la empresa alemana Maurer Söhne.La montaña rusa Dragon Flight se está construyendo actualmente para el Romon U-Park, un parque temático urbano en Ningbo. Es la primera montaña rusa voladora con tren en X diseñada por la compañía alemana Maurer Söhne.

Ingeniería estructural Diseño estructural y fabricación
Maurer Söhne GmbH & Co.KG, Múnich, Alemania
www.maurer.eu
Inversor Romon U-Park
Ningbo, China

Modelo

La montaña rusa tiene una longitud de 504 m. Sus siete elementos de montaña rusa incluyen tres inversiones. El tren en X tiene una capacidad de 20 pasajeros. Con unas velocidades punta de 90 km/h, el tren alcanza hasta 4,5 G (fuerza G) varias veces.

El sistema estructural

El área de la base es de 113 m × 51 m. En el punto más alto del trayecto de la montaña rusa, el llamado sombrero de copa, se alcanza una altura de vértice de aproximadamente 30 metros. La estructura completa se compone de una estructura tubular con 6.201 barras y 86 tipos de perfiles.

El análisis estructural

La estructura del raíl se calculó en RSTAB. Tanto el modelo como las cargas por ruedas se importaron directamente desde la simulación dinámica utilizando RS-COM.

El análisis se realizó según la normativa china y europea. El análisis incluyó el cálculo del estado límite último y el diseño frente a la fatiga.

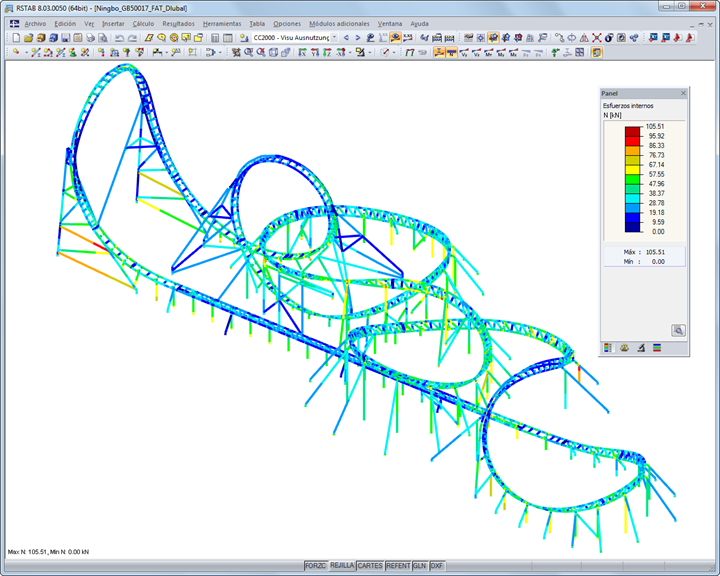

Los ingenieros alemanes accedieron a los resultados de RSTAB utilizando de nuevo RS -COM para los cálculos frente a la fatiga. Luego, se realizó el diseño según EN 1993-1-9 y GB 50017 con programas de procesamiento posterior.

RS-COM se utilizó finalmente para devolver los resultados de los programas de procesamiento posterior a RSTAB con el fin de representarlos gráficamente en la visualización del modelo entero.
