Montanha russa Dragon Flight em Ningbo, China

Projeto de cliente da Dlubal

Planeamento estrutural Análise estrutural e fabricação
Maurer Söhne GmbH & Co. KG
Munique, Alemanha
www.maurer.eu
Investidor Romon U-Park
Ningbo, China

Em muitos setores de indústria, a China é o mercado do futuro. Isto aplica-se também à área do entretenimento, na qual a empresa alemã Maurer Söhne opera.

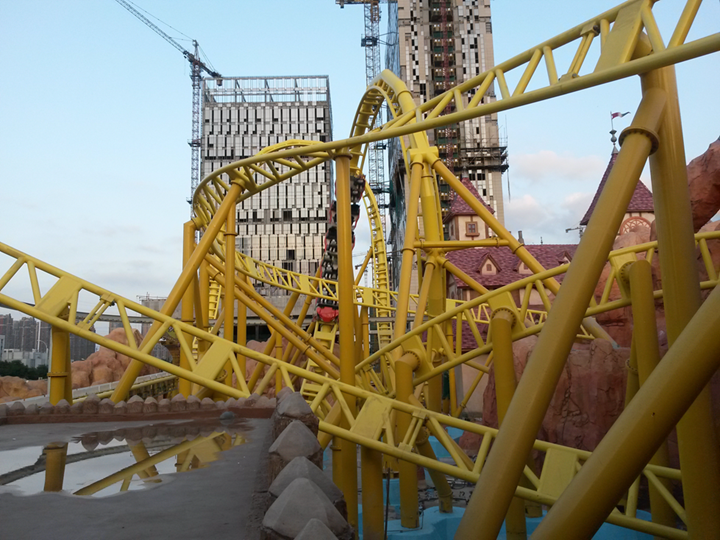

A montanha russa Dragon Flight está a ser construída no parque temático Romon U-Park em Ningbo. É a primeira montanha russa do tipo X-Train Flying Launch Coaster dimensionada pela Maurer Söhne.

A estrutura tem um comprimento de 504 m, contando com sete elementos e três inversões. O Dragon Flight tem capacidade para 20 passageiros. A velocidade de ponta é de 90 km/h, sendo atingidas forças de 4,5 g por várias vezes.

Sistema estrutural

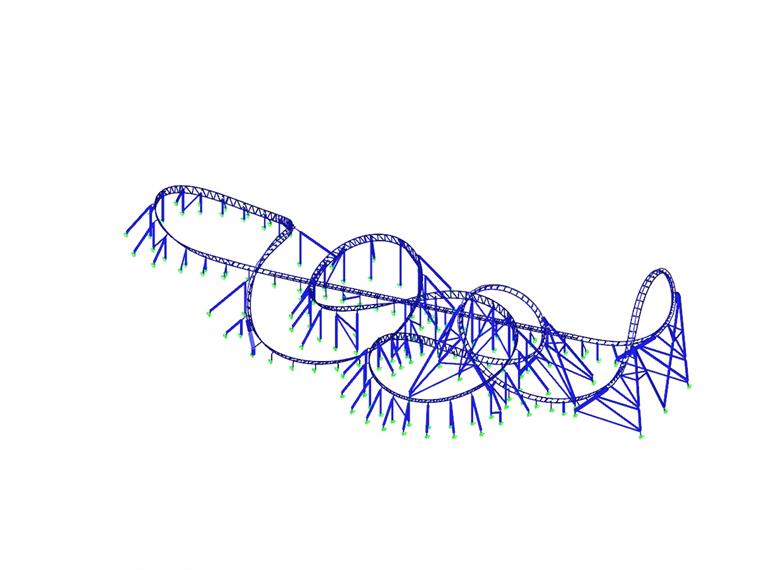

Em planta a estrutura ocupa uma área de 113 m × 51 m. No ponto mais alto da montanha russa, designado de ''top hat'', é atingida uma altura de 30. No geral, a estrutura é constituída com tubos com um total de 6201 barras e 86 secções transversais.

Análise estrutural

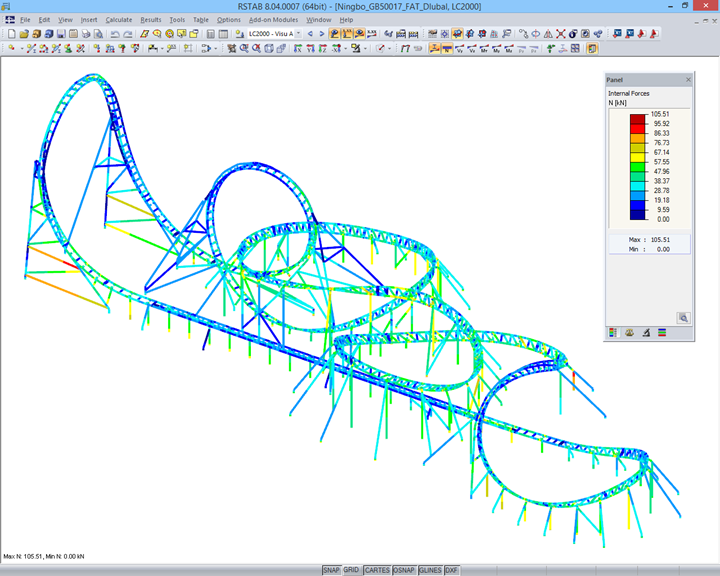

A estrutura de carris foi calculada no RSTAB. Tanto o modelo como as cargas nas rodas foram diretamente importados da simulação dinâmica com utilização do RS‑COM.

O dimensionamento foi efetuado segundo normas chinesas e europeias, incluindo verificações do estado limite último e de fadiga.

Para as verificações à fadiga, os engenheiros alemães acederam aos resultados do RSTAB de novo pela interface RS‑COM. O dimensionamento de acordo com as normas EN 1993‑1‑9 e GB 50017 foi depois efetuado com programas de pós-processamento.

O RS-COM foi mais uma vez utilizado para a devolução dos resultados dos programas de pós-processamento para o RSTAB, permitindo assim a representação gráfica dos resultados no modelo completo.
