Деревянная скульптура Эди в Санкт-Морице, Швейцария

Проект заказчика

Строительное проектирование и МКЭ sblumer ZT GmbH
Грац, Австрия
www.sblumer.com
Расчет aroma AG
Цюрих, Швейцария
www.aroma.ch
Деревянные конструкции A. Freund Holzbau
Самедан, Швейцария
www.freund-holzbau.ch
Цифровое планирование Design-to-Production GmbH
Цюрих, Швейцария
www.designtoproduction.com
Детальное планирование IHT Rafz Ingenieurholzbau + Holzbautechnik GmbH
Рафц, Швейцария
www.iht-rafz.ch

19-метровый деревянный лыжник по имени Эди был символом чемпионата мира по лыжным видам спорта 2017 года в Санкт-Морице.

Памятник является увеличенной копией умершего лыжника Эди Рейнальтера из Санкт-Морица. Скульптура Эди, общим весом 18 т , сопровождала все церемонии в Кульм-парке, такие как проекции, танцевальные и альпинистские шоу и телевизионные презентации.

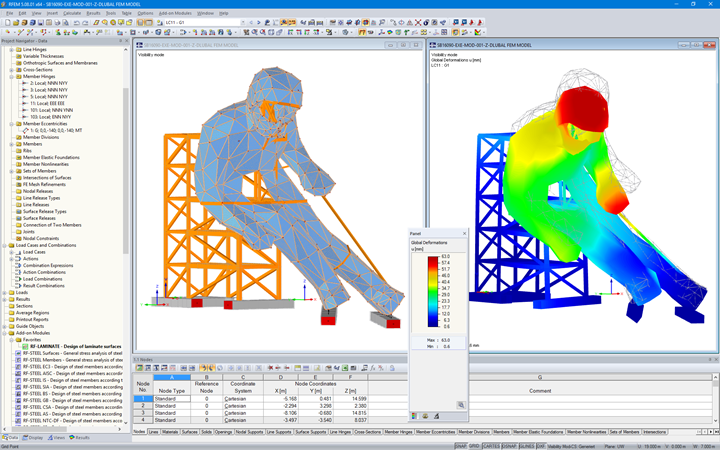

Конструкция, состоящая из более, чем 600 треугольных и кросс-ламинированных деревянных панелей толщиной 54 мм, была спроектирована австрийской инженерной фирмой sblumer ZT GmbH с помощью RFEM и дополнительных модулей RF‑LAMINATE и RF‑COM. RF‑COM представляет возможность перенести внутренние силы в MS Excel, чтобы спроектировать соединения и выполнить анализ напряжений.

Конструкция

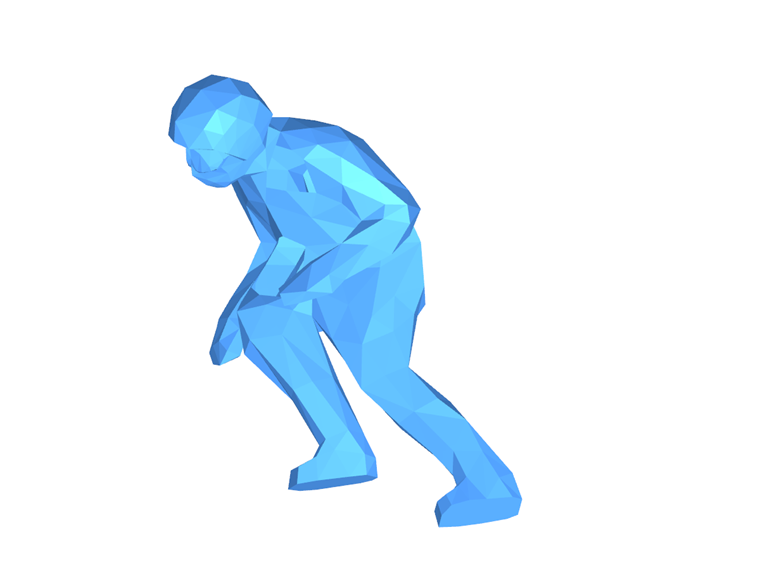

Крупногабаритная фигура лыжника состоит из пяти- и шестислойных кросс-ламинированных деревянных панелей, которые соединены между собой приблизительно 20 000 шурупами. Лыжи длиной 15 м и шириной около 2 м имеют общий вес более 6 т. Лыжные палки состоят из двух еловых стволов длиной 14 м и диаметром 20 см каждый.

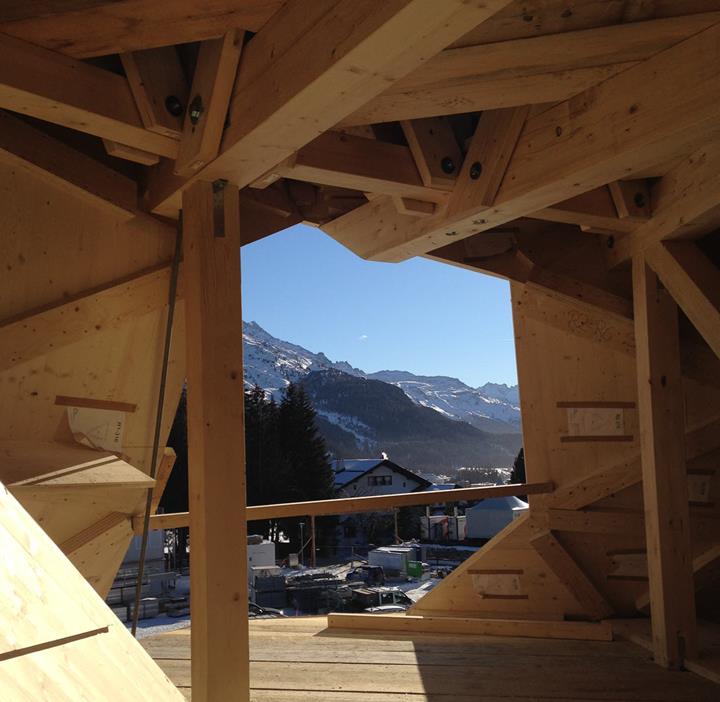

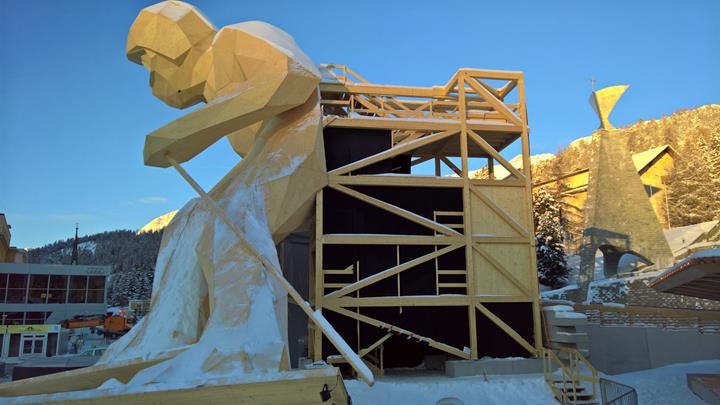

Эди стоит в изящном изогнутом положении. Чтобы не дать ему перевернуться, его поддерживает двенадцатиметровая башня, спрятанную за спиной. Эта башня, полностью выполненная из древесины, также является лестницей и обеспечивает доступ к трем платформам внутри гигантского лыжника.

Внушительная скульптура будет сохранена как деревянный памятник Всемирного Кубка, возможно, в другом месте.
