Rzeź Edy o masie całkowitej 18 ton towarzyszyła wszystkim uroczystościom w Kulm Park, takim jak projekcje, pokazy tańca i wspinaczki oraz prezentacje telewizyjne.

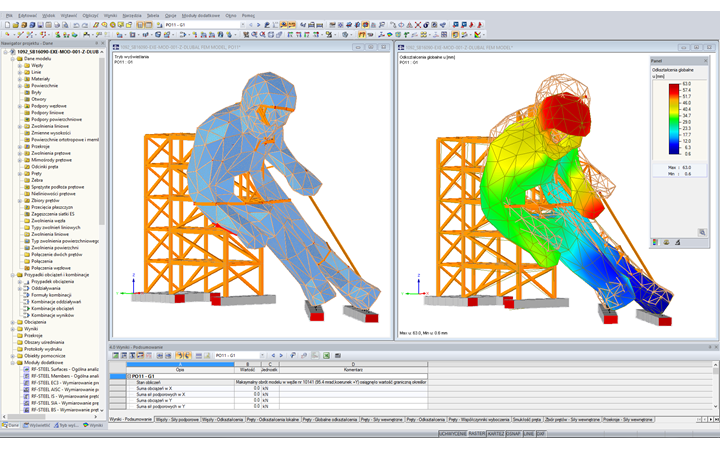

Obliczenia dla konstrukcji, składającej się z ponad 600 paneli z drewna klejonego krzyżowo o grubości 1/8, zostały wykonane przez austriackie biuro inżynierskie sblumer ZT GmbH przy użyciu programu RFEM i modułów dodatkowych RF-LAMINATE i RF ‑COM. RF ‑ COM umożliwiło przeniesienie sił wewnętrznych do MS Excel w celu zaprojektowania połączeń i przeprowadzenia analizy naprężeń.
Konstrukcja
Oversized narciarz składa się z pięcio- i sześciowarstwowych płyt z drewna klejonego krzyżowo, które są połączone ze sobą za pomocą około 20 000 śrub. Narty mają długość 15 metrów, szerokość około 2 metrów, a ich całkowita masa to ponad 6 ton. Kijki narciarskie składają się z dwóch świerkowych pni o długości 46 stóp i średnicy 8 cali każdy.

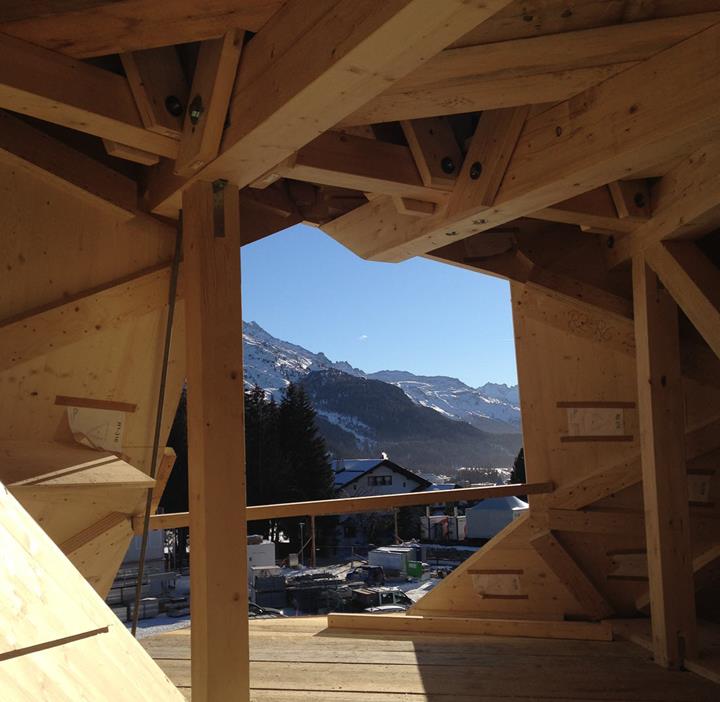

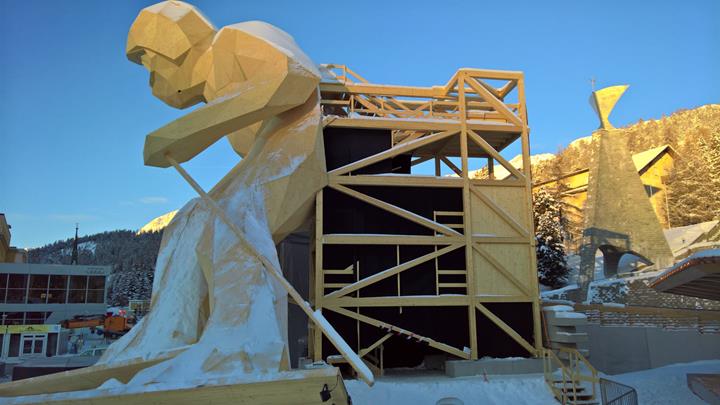

Edy pozuje w elegancko zakrzywionej pozycji. Aby zapobiec jego przewróceniu, podpiera go ukryta za plecami dwunastometrowa wieża. Również w całości wykonana z drewna wieża jest klatką schodową i zapewnia dostęp do trzech platform wewnątrz olbrzymiego narciarza.
Imponująca rzeźba zostanie zachowana jako drewniany pomnik Pucharu Świata, być może w innym miejscu.
| Analiza statyczno-wytrzymałościowa & MES | sblumer ZT GmbH Graz, Austria www.sblumer.com |
| Projekt | A. Freund Holzbau Samedan, Szwajcaria www.freund-holzbau.ch |
| Konstrukcja drewniana | sblumer ZT GmbH Graz, Austria www.sblumer.com |
| Planowanie cyfrowe | Design-to-Production GmbH Zurich, Szwajcaria www.designtoproduction.com |
| Planowanie szczegółowe | IHT Rafz Ingenieurholzbau + Holzbautechnik GmbH Rafz, Szwajcaria iht-ing.ch |
