世界滑雪锦标赛木制雕塑 – 瑞士圣莫里茨

一座名为Edy的19米高的可行走木制滑雪场是2017年圣莫里茨世界滑雪锦标赛的象征。

该纪念碑是圣莫里茨（St. Moritz）滑雪者Edy Reinalter的大型复制品。 Edy雕塑的总重为18吨，并伴随着Kulm公园的所有仪式。

770x

木制雕塑

Edy雕塑的总重量为18吨，并伴随着Kulm公园的所有庆典活动，例如投影，舞蹈和攀岩表演以及电视演示。

该结构由 600 多块三角形和 2 1/8 英寸厚的正交胶合木板组成，由奥地利工程公司 sblumer ZT GmbH 使用 RFEM 以及附加模块 RF‑LAMINATE 和 RF 进行了计算。 ‑COM. RF-COM提供了将内力传递给MS Excel的选项，以便设计连接和进行应力分析。

支承结构

超大型滑雪板由五层和六层交叉层压木板组成，通过大约20,000个螺钉连接在一起。滑雪板长15米，宽约2米，总重超过6吨。滑雪杖由两根云杉木树干组成，每根长度为 46 英尺，直径为 8 英寸。

Edy的姿势曲线优美。为了防止翻倒，他身后隐藏着一座高12米的塔架。该塔也完全由木料制成，也是一个楼梯间，可通往巨型滑雪场内的三个平台。

这座令人印象深刻的雕塑将作为木制的世界杯纪念碑保存，也可能保存在其他地方。

结构设计与分析 & FEM	sblumer ZT GmbH Graz, Austria www.sblumer.com
Structural Engineering	CBF Engineering GmbH 开发工程 Rollbergstraße 70 12053 Berlin 电话： +49 (0) 30/62 78 63 12
Structural Engineering	GA Leitungsbau Süd GmbH Schmidener Weg 3 70736 费尔巴赫电话： Tel.1 / 9 57 36 61
Structural Engineering	Intensiv-Filter GmbH Foßkuhlstraße 63 42555 Velbert, Germany 电话： Tel. 52 / 91 00
结构设计	Ingenieurbüro Klaus Petraschka Florian-Berndl-Weg / KGV Neu Florida D 2 A-1220 Wien 电话咨询： 0043 1 481 56 75

项目说明

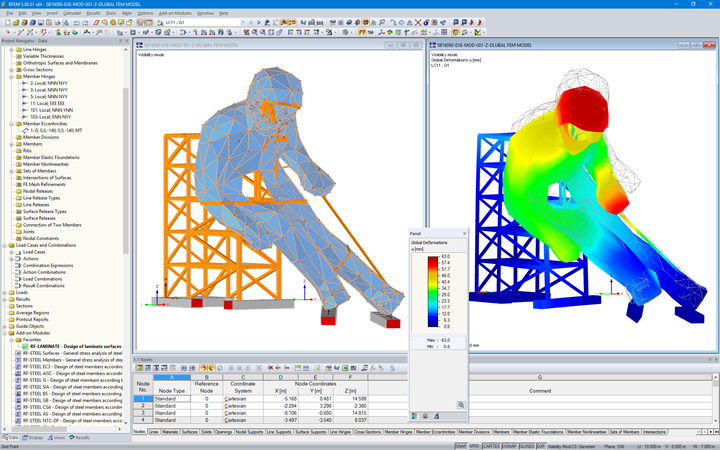

3D-Modell und Verformungsfigur des Edy in RFEM (© sblumer ZT GmbH)

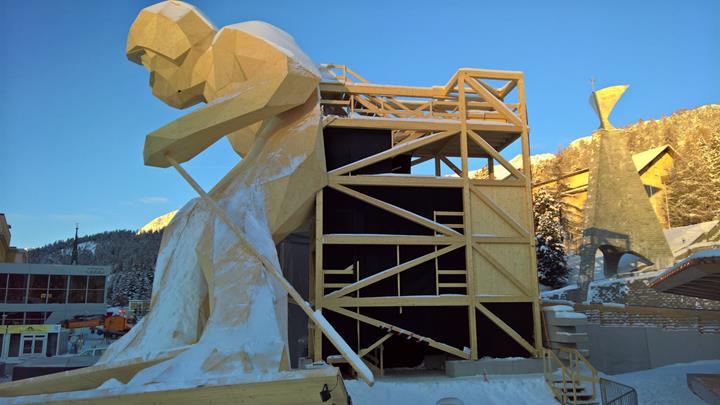

Edy Edy木制雕塑下部与下部塔架的Moritz结构（©sblumer ZT GmbH）

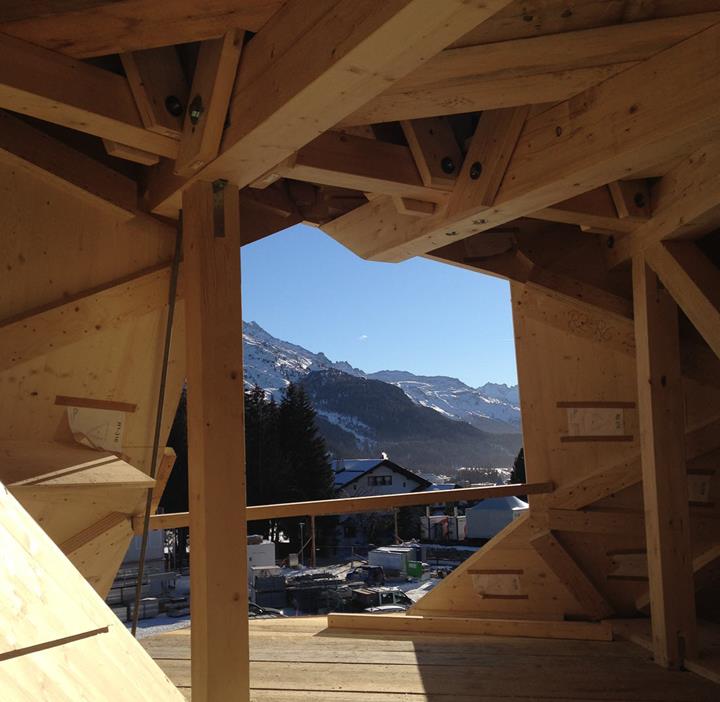

Blick in das Innere des überdimensionalen Skifahrers (© sblumer ZT GmbH)

模型数据

节点数目： 547

线的数目 1402

杆件数目： 1378

面的数目： 639

荷载工况数目 1

总重量 70,641 t

翘曲区域尺寸 19.813 x 19.437 x 21.418 m

软件版本 5.08.01
