La sculpture d'Edy, d'un poids total de 18 tonnes, a accompagné toutes les cérémonies du Kulm Park telles que projections, spectacles de danse et d'escalade et présentations télévisées.

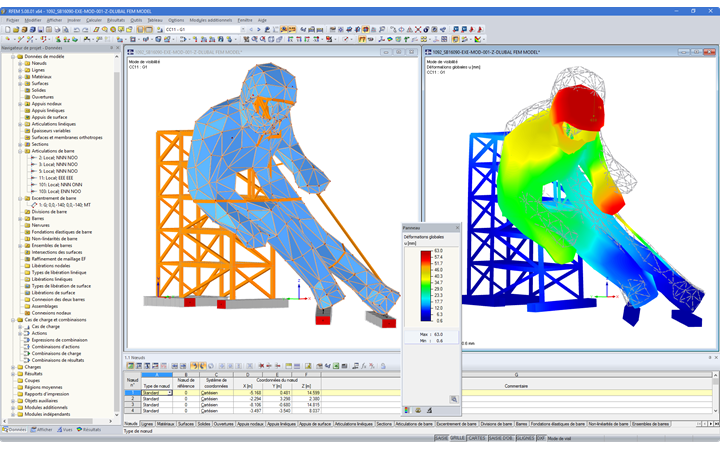

La structure composée de plus de 600 panneaux en bois lamellé-croisé de forme triangulaire et de 2 1/8 pouce d'épaisseur a été calculée par le bureau d'études autrichien sblumer ZT GmbH à l'aide de RFEM et des modules additionnels RF-LAMINATE et RF ‑COM. RF-COM a permis de transférer les efforts internes dans MS Excel afin de concevoir des assemblages et d'effectuer des analyses de contraintes.
Structure
Le skieur surdimensionné est composé de panneaux en lamellé croisé de cinq et six plis reliés entre eux par environ 20 000 vis. Les skis font 15 mètres de long, environ 2 mètres de large et un poids total de plus de 6 tonnes. Les bâtons de ski se composent de deux troncs d'épicéa d'une longueur de 14 m et d'un diamètre de 8 pouces chacun.

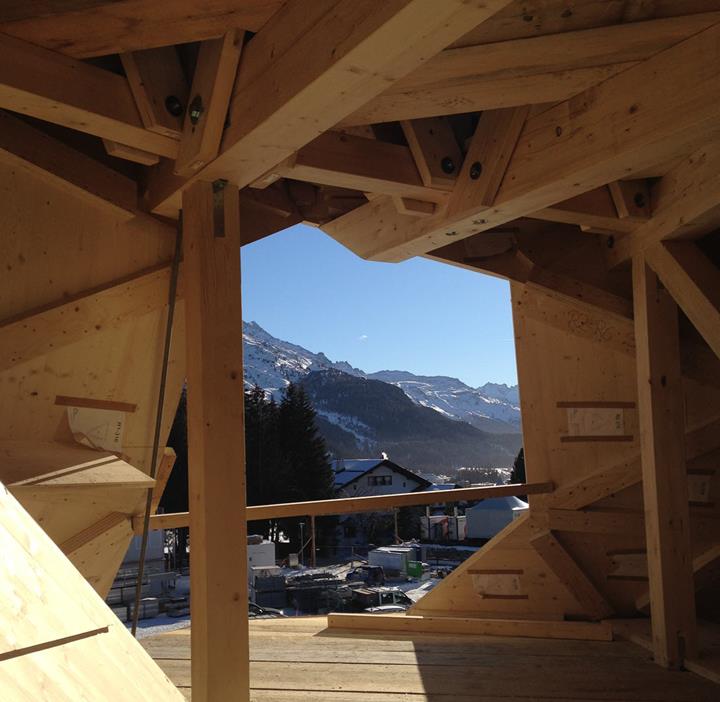

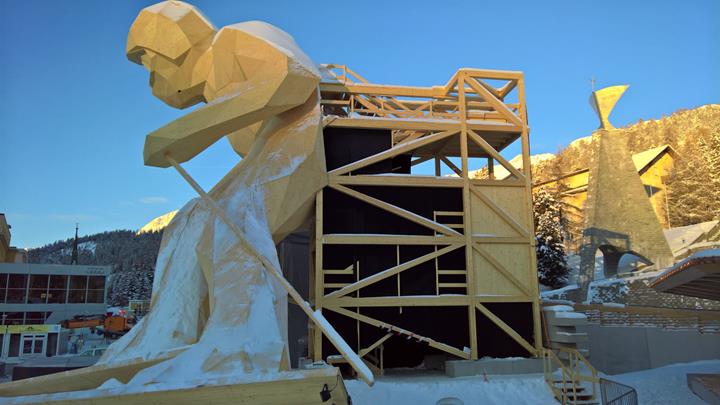

Edy pose dans une position courbe élégante. Pour l'empêcher de se renverser, une tour de douze mètres de haut le soutient, cachée dans son dos. Cette tour entièrement en bois est également une cage d'escalier et permet d'accéder à trois plates-formes à l'intérieur du skieur géant.
Cette impressionnante sculpture sera conservée comme un monument en bois de la Coupe du monde, peut-être ailleurs.
