Escultura de madeira Edy em São Moritz, Suíça

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Análise estrutural e MEF sblumer ZT GmbH
Graz, Austria
www.sblumer.com
Dimensionamento A. Freund Holzbau
Samedan, Suíça
www.freund-holzbau.ch
Estrutura em madeira sblumer ZT GmbH
Graz, Áustria
www.sblumer.com
Planeamento digital Design-to-Production GmbH
Zurique, Suíça
www.designtoproduction.com
Planeamento detalhado IHT Rafz Ingenieurholzbau + Holzbautechnik GmbH
Rafz, Suíça
www.iht-rafz.ch

Ele era a figura simbólica do Campeonato Mundial de Esqui de 2017 em St. Moritz, um esquiador de 19 m de altura chamado Edy. O monumento é uma grande réplica do esquiador de St. Moritz, Edy Reinalter.

O Edy de 18 toneladas acompanhou todas as cerimônias no parque Kulm, como projeções de As, shows de dança e escalada, além de apresentadores de TV.

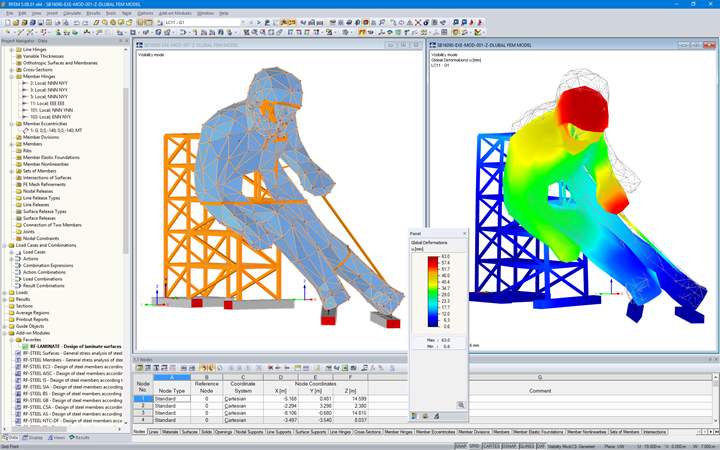

A estrutura, que é constituída por mais de 600 placas de madeira laminada cruzada com 54 mm de espessura, foi calculada pelo gabinete de engenharia austríaco sblumer ZT GmbH, que utilizou o RFEM e os módulos adicionais RF‑LAMINATE e RF‑COM. Através do RF‑COM, os esforços internos foram transferidos para o MS Excel para dimensionar as ligações e efetuar as verificações de tensões.

Estrutura

As placas com 5 e 6 camadas de madeira laminada cruzada do esquiador sobredimensionado estão unidas entre si através de aproximadamente 20 000 parafusos. Os esquis têm 15 metros de comprimento, ca 2 metros de largura e o seu peso total ultrapassa as 6 toneladas. Os bastões de esqui são constituídos por dois troncos de abetos, com um comprimento de 14 metros e um diâmetro de 20 centímetros.

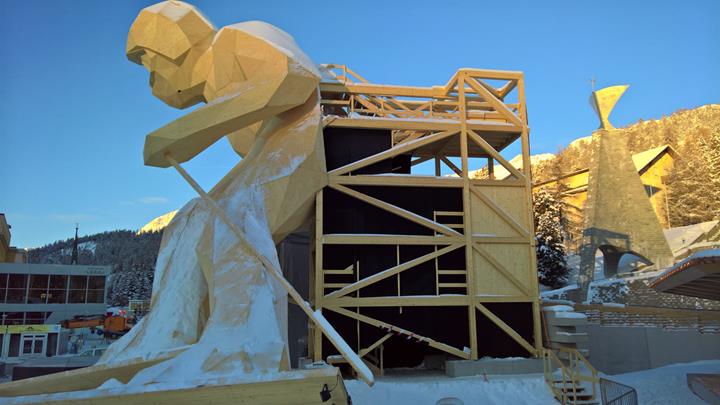

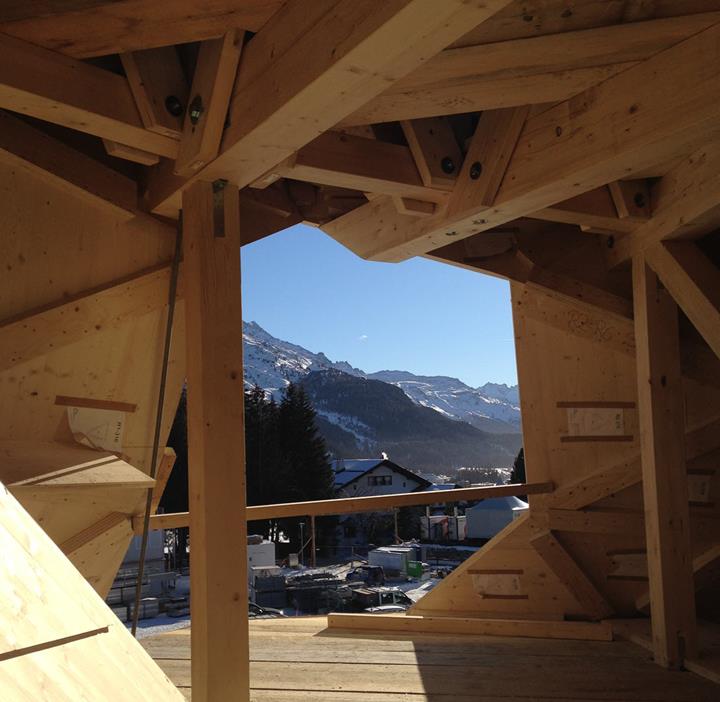

A pose de Edy é de quem vai numa curva. Para evitar que colapse, a escultura é suportada por uma torre oculta nas costas do esquiador com 12 metros de altura. Esta torre, também ela em madeira, serve também com escada de acesso para as três plataformas no interior do gigantesco esquiador.

Esta impressionante escultura será mantida como monumento do mundial de esqui, possivelmente noutra localização.
