Edy, la scultura in legno in St. Moritz, Svizzera

Progetto cliente

Ingegneria strutturale
& FEM
sblumer ZT GmbH
Graz, Austria
www.sblumer.com
Architettura
aroma AG
Zurigo, Svizzera
www.aroma.ch
Costruzioni in legno  A. Freund Holzbau
Samedan, Svizzera
www.freund-holzbau.ch
Pianificazione digitale  Design-to-Production GmbH
Zurigo, Svizzera
www.designtoproduction.com
Pianificazione dettaglio IHT Rafz Ingenieurholzbau + Holzbautechnik GmbH
Rafz, Svizzera
www.iht-rafz.ch

Edy è il nome di una struttura lignea di 19 m, con spazi interni accessibili, a forma di sciatore stilizzato. È l'immagine simbolica dei mondiali di sci di St.Moritz 2017.

Il monumento è una grande replica del defunto sciatore Edy Reinalter di St. Moritz. La scultura, con un peso complessivo di 18 tonnellate, ha accompagnato tutte le cerimonie di Kulm Park, come proiezioni, spettacoli, balli  ed arrampicate e presentazioni televisive.

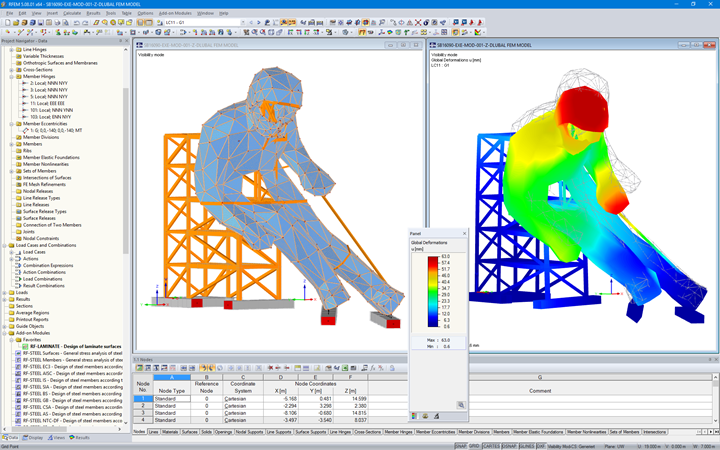

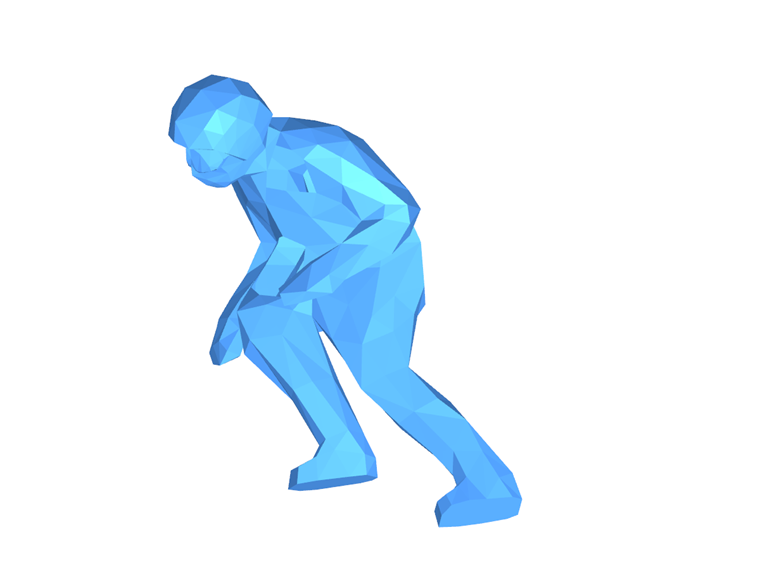

La struttura, composta da più di 600 pannelli triangolari in legno multistrato di 54 mm di spessore, è stata calcolata dallo studio di ingegneria austriaco sblumer ZT GmbH utilizzando RFEM ed i moduli aggiuntivi RF-LAMINATE e RF-COM. RF-COM ha fornito la possibilità di trasferire le forze interne a MS Excel per progettare collegamenti e eseguire analisi delle tensioni.

Struttura

Lo sciatore ingigantito è costituito da pannelli in legno laminato a cinque e sei strati, collegati tra loro da circa 20.000 viti. Gli sci sono lunghi circa 15 metri, 2 metri di larghezza ed il loro peso totale è di oltre 6 tonnellate. I bastoni da sci sono costituiti da due tronchi di abete con una lunghezza di 14 metri e un diametro di 20 centimetri ciascuno.

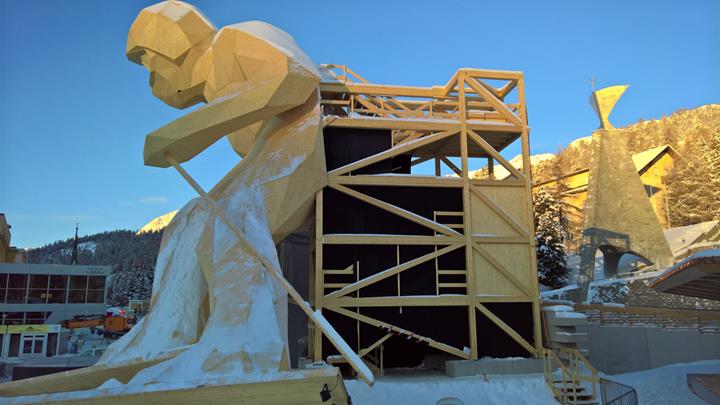

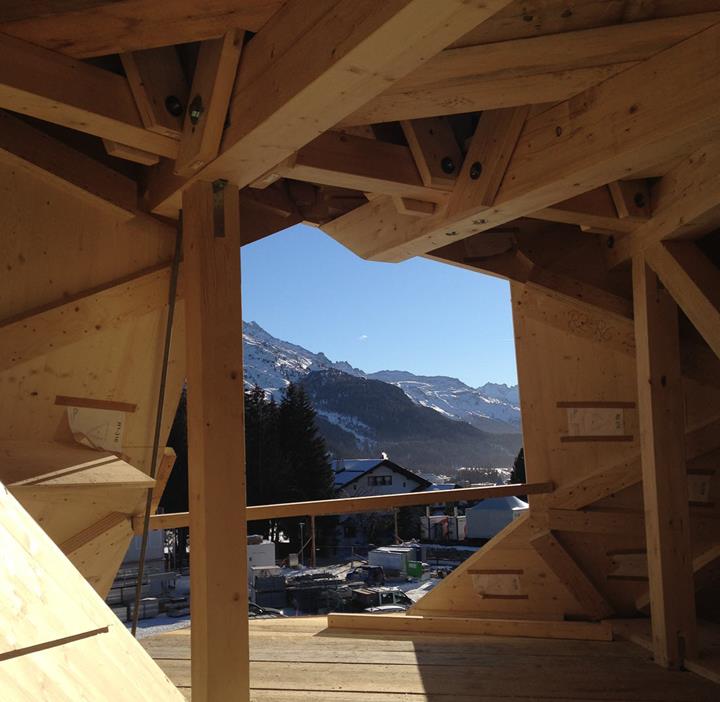

Edy posa in una posizione curva elegante. Per impedirgli di rovesciarsi, una torre di 12 metri di altezza lo supporta, nascosta dietro alla sua schiena. Questa torre, anche lei realizzata interamente in legno, è anche un vano scale che permette l'accesso alle 3 piattaforme all'interno dello sciatore gigante.

L'imponente statua sarà conservata come un monumento della Coppa del Mondo, e probabilmente verrà riutilizzata in altre località.
