Escultura de madera Edy en St. Moritz, Suiza
Proyecto de cliente
Un esquiador de madera transitable de 19 metros de altura llamado Edy fue la figura simbólica del Campeonato Mundial de Esquí 2017 en St. Moritz. El monumento es una gran réplica del difunto esquiador Edy Reinalter de St. Moritz.
| Análisis estructural y MEF |
sblumer ZT GmbH Graz, Austria www.sblumer.com |
| Diseño |
A. Freund Holzbau Samedan, Suiza www.freund-holzbau.ch |
| Construcción de madera |
sblumer ZT GmbH Graz, Austria www.sblumer.com |
| Planificación digital |
Design-to-Production GmbH Zurich, Suiza www.designtoproduction.com |
| Planos de detalle |
IHT Rafz Ingenieurholzbau + Holzbautechnik GmbH Rafz, Suiza www.iht-rafz.ch |
Modelo
La escultura Edy, con un peso total de 18 toneladas, acompañó a todas las ceremonias en el parque Kulm, como proyecciones, espectáculos de danza y escalada y presentaciones en televisión.

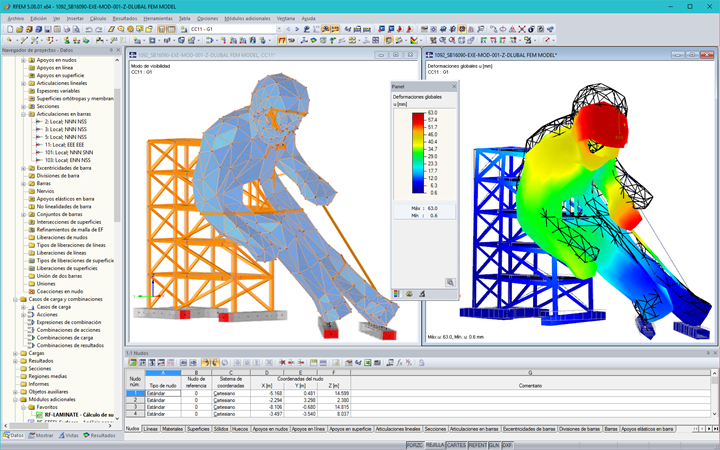

La oficina de ingeniería austríaca sblumer ZT GmbH realizó sus cálculos utilizando RFEM y los módulos adicionales RF-LAMINATE y RF-COM. RF ‑ COM proporcionó la opción de transferir los esfuerzos internos a MS Excel para diseñar conexiones y realizar análisis de tensiones.
sistema estático

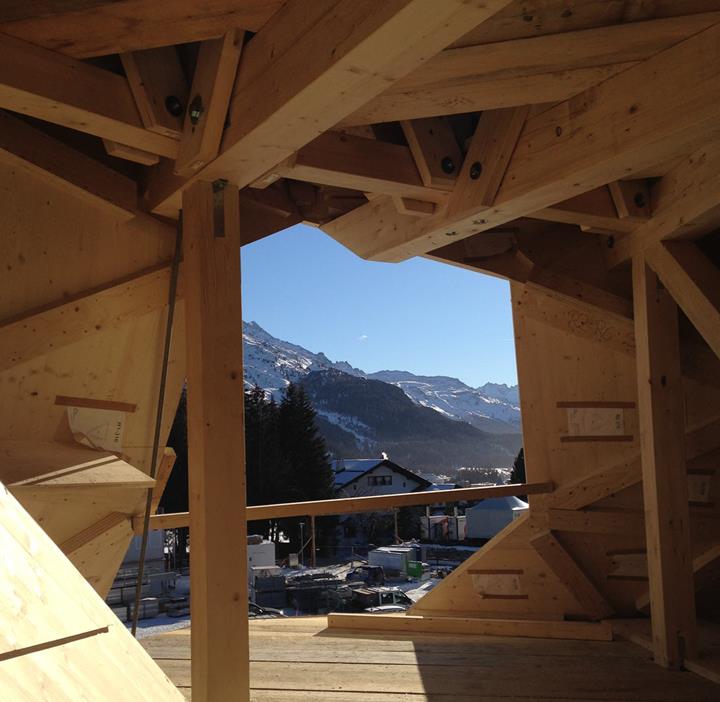

El esquiador de gran tamaño se compone de paneles de madera contralaminada de cinco y seis capas que están conectados entre sí por aproximadamente 20.000 tornillos. Los esquís tienen una longitud de 15 metros, unos 2 metros de ancho y su peso total es de más de 6 toneladas. Los bastones/bastones de esquí consisten en dos troncos de abeto con una longitud de 14 metros y un diámetro de 20 centímetros cada uno.

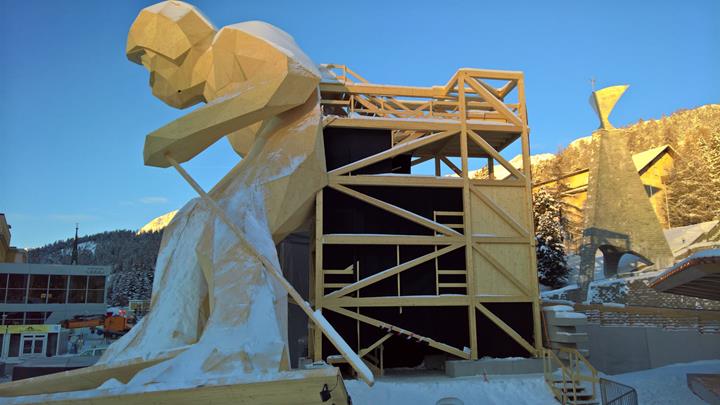

Edy posa en una elegante posición curva. Para evitar que se vuelque, una torre de doce metros de altura lo sostiene, oculto detrás de su espalda. Esta torre, que también está hecha completamente de madera, también es un hueco de escalera y proporciona acceso a tres plataformas dentro del esquiador gigante.
La impresionante escultura se mantendrá como un monumento de madera de la Copa del Mundo, posiblemente en otro lugar.
