18tunový Edy doprovázel všechny akce v Kulm Parku, například projekce, taneční a lezecká představení či televizní přenosy.

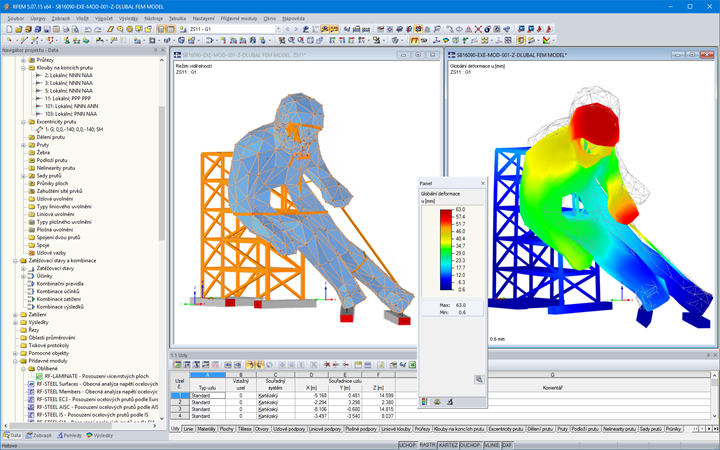

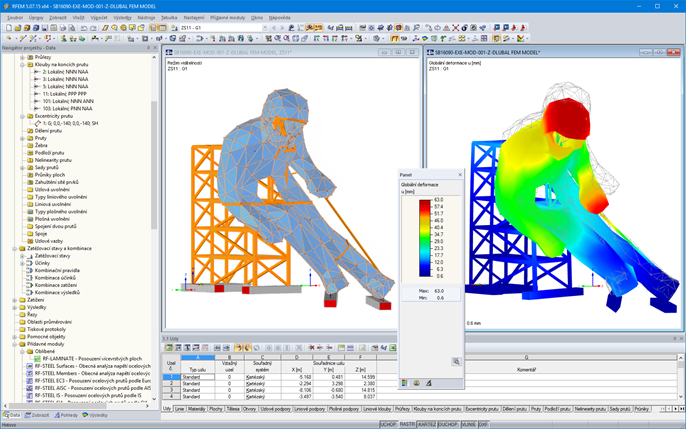

Konstrukci z více než 600 trojúhelníkových desek z křížem lepeného dřeva o tloušťce 54 mm posoudila rakouská inženýrská kancelář sblumer ZT GmbH za použití programu RFEM a přídavných modulů RF‑LAMINATE a RF‑COM. Pomocí modulu RF‑COM byly vnitřní síly převedeny do MS Excel za účelem provedení návrhu spojovacích prostředků a analýzy napětí.
Konstrukce
Lyžař v nadživotní velikosti se skládá z pětivrstvých a šestivrstvých desek z křížem lepeného dřeva, které jsou navzájem spojeny přibližně 20 000 šrouby. Lyže jsou dlouhé 15 m a široké asi 2 m a jejich celková hmotnost je více než 6 tun. Lyžařské hole tvoří dva smrkové kmeny, z nich každý má délku 14 m a průměr 20 cm.

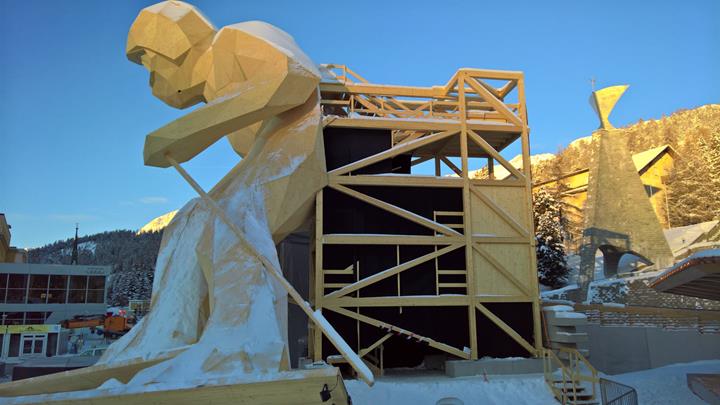

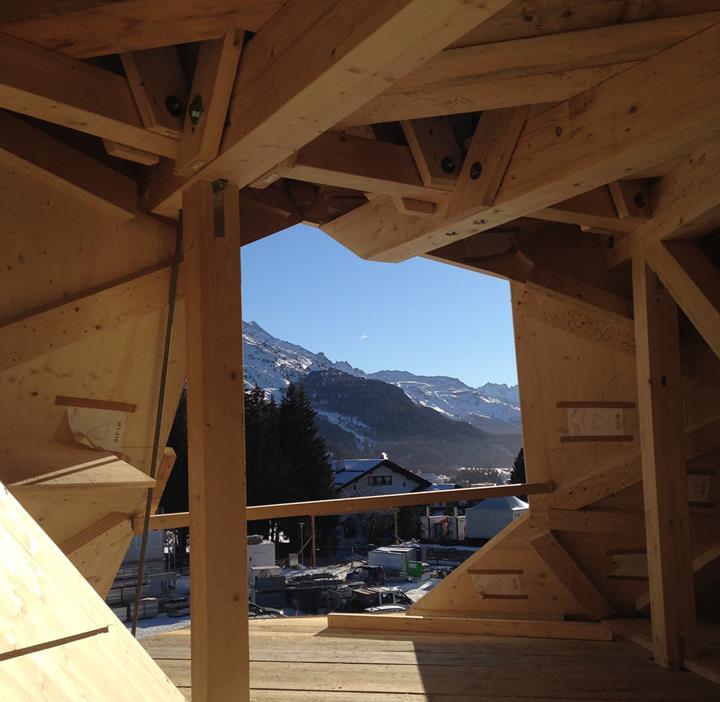

Edy je zachycen, jak elegantně projíždí obloukem. Aby se nepřeklopil, podpírá jej 12metrová věž, která je skryta za jeho zády. Tato celodřevěná věž slouží zároveň jako schodiště a přístup na tři vyhlídkové plošiny uvnitř obřího lyžaře.
Působivá plastika bude do budoucna zachována jako připomínka mistrovství světa v lyžování, případně přesunuta na jiné místo.
