Разгрузочная площадка промышленной зоны в Изере, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

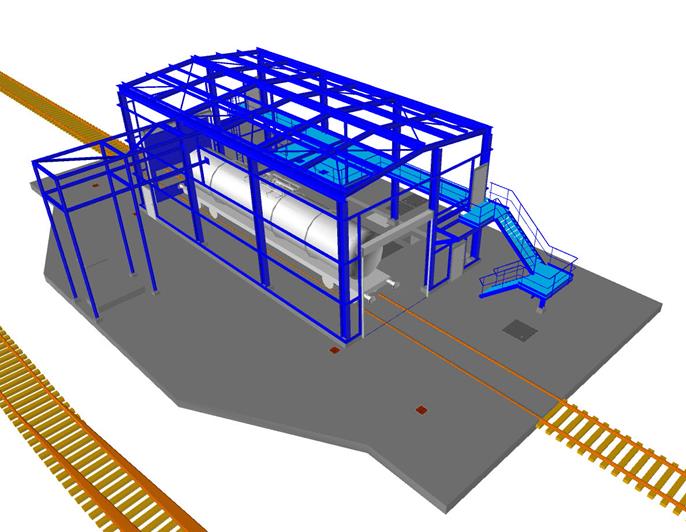

Инженерному бюро Études Techniques Lyonnaises было поручено спроектировать фундамент для новой зоны разгрузки промышленной площадки в Изере, Франция. Новая зона разгрузки состоит из стальной конструкции на основе плиты перекрытия. Общая площадь разделена на две зоны: зону движения и разгрузки для железнодорожных транспортных средств, а также зону с ямой и зону движения для вилочных погрузчиков.

Расчет конструкций Études Techniques Lyonnaises, Франция

Размеры фундаментной плиты

Модель

Конструкция

Железобетонная фундаментная плита воспринимает нагрузки от 16 колонн стального каркаса и опирается на 41 буронабивную сваю. Несколько различных типов нагрузки (временные нагрузки, снеговые нагрузки, ветровые нагрузки и сейсмические нагрузки) были приложены к фундаментной плите во время расчета.

В зоне приямка к фундаментной были приложены нагрузки наполнения. В области движения вагонов подвижные нагрузки создавались с помощью дополнительного модуля RF-MOVE Surfaces. Всего для конструкции фундаментной плиты было назначено 40 загружений. После автоматического создания сочетаний нагрузок, настройки фильтра для сочетаний, позволили сохранить только наиболее правдоподобные из них.

Фундаментная плита и моделирование

Фундаментная плита длиной 31,20 м и шириной 11,03 м была смоделирована как элемент поверхности. Базы стальных колонн закреплены к фундаментной плите.

Нагрузки от стального каркаса были приняты в базах как узловые нагрузки. Буронабивные сваи моделировались в RFEM как упругие опоры. Функция RFEM «Упругая опора через колону вдоль Z» позволила отрегулировать сетку КЭ в области головки свай.

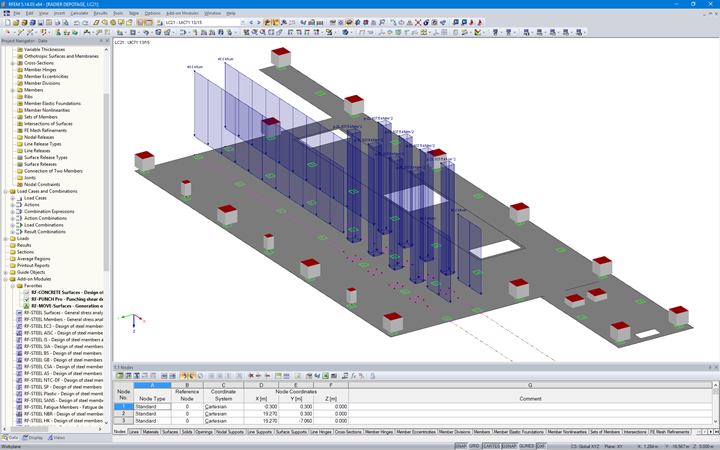

Создание подвижных нагрузок от железнодорожных вагонов выполнялось путем определения положения осей, нагрузок и направления движения железнодорожных вагонов в RF-MOVE Surfaces. На основе исходных данных модуль автоматически создавал несколько загружений.
