Poste de dépotage d'un site industriel en Isère, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

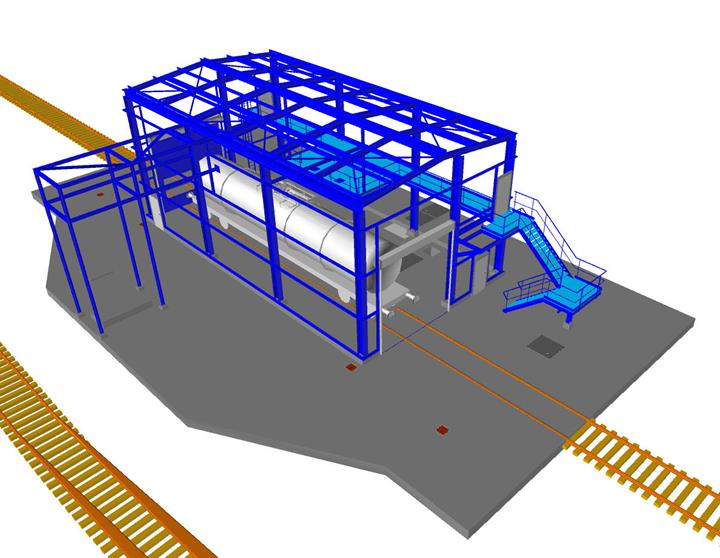

Les ingénieurs du bureau Études Techniques Lyonnaises ont travaillé sur l’étude et la conception d’un poste de dépotage sur un site industriel dans le département de l’Isère, en France. Ce poste de dépotage est constitué d’une charpente métallique fondée sur un radier général en deux parties : la zone de circulation et de dépotage des wagons ainsi qu’une fosse et une zone de circulation pour les chariots élévateurs.

Calcul de structure Études techniques Lyonnaises

Dimensions du radier

Modèle

Structure

Le radier en béton armé reprend les 16 poteaux de la charpente métallique et repose sur 41 pieux. Différents types de charge (charges d’exploitation, de neige, de vent et sismiques) ont été appliqués au radier durant le calcul.

Des charges de remplissage ont été appliquées au radier dans la zone de la fosse tandis que des charges mobiles ont été appliquées à l’aide du module additionnel RF-MOVE Surfaces dans la zone d'acheminement des wagons. 40 cas de charges ont ainsi été considérés pour l’étude du radier. Une fois les combinaisons de charges automatiquement générées, les fonctions de paramétrage des combinaisons ont permis de les filtrer pour conserver uniquement les plus pertinentes.

Radier et modélisation

Le radier a été modélisé en élément surfacique et s’étend sur une surface de 31,20 m x 11,03 m. Les fûts accueillant les poteaux de charpente ont été modélisés par des éléments de type barre encastrés dans le radier.

Les charges de la charpente sont modélisées par des charges nodales en tête des fûts. Les pieux de support du radier sont définis par des appuis ponctuels élastiques. L’utilisation de la fonction « appui élastique via poteau en Z » de RFEM a permis d’écrêter les valeurs au droit des têtes de pieux.

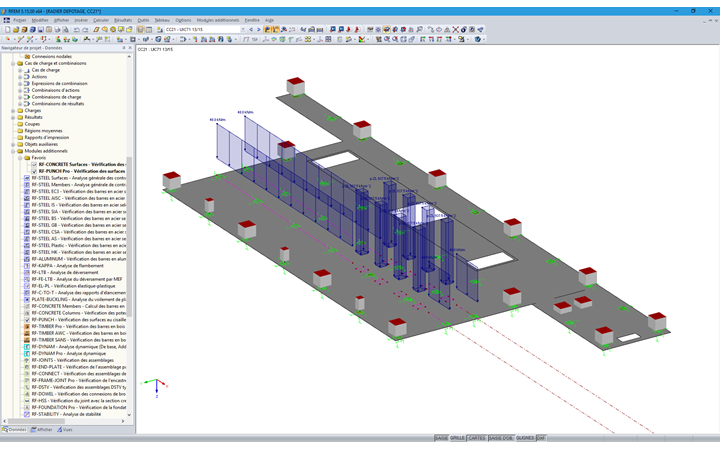

La position des essieux, le chargement et la direction de circulation des wagons ont été renseignés dans le module additionnel RF-MOVE Surfaces afin de générer les charges mobiles. Le module a ensuite généré les différents cas de charge en se basant sur les données entrées.
