Miejsce wyładunku terenu przemysłowego w Isère, Francja

Projekt klienta

Inżynieria
konstrukcyjna
Études Techniques Lyonnaises, Francja

Biuro inżynierskie Études Techniques Lyonnaises było odpowiedzialne za planowanie i obliczenia konstrukcyjne fundamentów nowego miejsca wyładunku na terenie przemysłowym w departamencie Isère we Francji.

Nowe miejsce wyładunku składa się ze stalowej ramy zbudowanej na płycie fundamentowej. Cały obszar jest podzielony na dwie części: obszar ruchu i rozładunku dla pojazdów szynowych oraz obszar z zagłębieniem i strefą ruchu wózków widłowych.

Konstrukcja

Płyta podstawy z żelbetu przejmuje obciążenia od 16 słupów stalowej ramy i jest podparta na 41 wwierconych palach. Podczas obliczeń, w płycie podstawy zastosowano kilka różnych typów obciążeń (obciążenia wymuszone, obciążenie śniegiem, wiatrem oraz sejsmiczne).

W rejonie zagłębienia, w płycie przyłożono obciążenia wywołane jego napełnianiem. W rejonie ruchu pojazdów szynowych, w module dodatkowym RF-MOVE Surfaces wygenerowano obciążenia ruchome. Ogółem, w obliczeniach płyty podstawy zastosowano 40 przypadków obciążeń. Po automatycznym wygenerowaniu kombinacji obciążeń i ustawieniu filtra kombinacji tylko kombinacje najbardziej istotne były brane pod uwagę.

Płyta podstawy i modelowanie

Płyta podstawy o długości 31,20 m i szerokości 11,03 m została zamodelowana jako element powierzchniowy. Podstawy fundamentu pod stalowymi słupami są utwierdzone w płycie podstawy.

Obciążenia od ramy stalowej zostały zastosowane jako obciążenia węzłów na głowicach fundamentowych. W RFEM, wwiercone pale przedstawiono jako podpory sprężyste. Funkcja w RFEM o nazwie “Podpora sprężysta przez słup w kierunku Z” umożliwiła dostosowanie siatki ES przy głowicach pali.

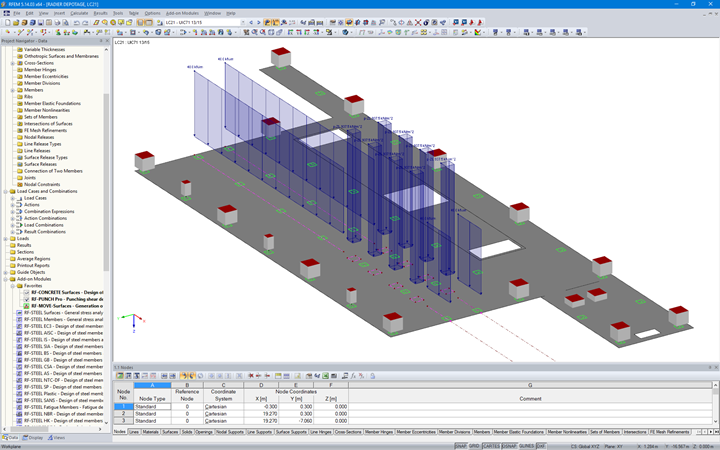

Generowanie obciążeń ruchomych od pojazdów szynowych zostało przeprowadzone w RF-MOVE Surfaces poprzez definiowanie pozycji osi, obciążenia oraz kierunku poruszania się pojazdów szynowych. W oparciu o dane wejściowe, moduł wygenerował automatycznie kilka przypadków obciążeń.
