Area di scarico di un sito industriale nell'Isère, Francia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Lo studio di ingegneria Études Techniques Lyonnaises è stato incaricato della progettazione strutturale delle fondazioni di una nuova area di scarico di un sito industriale nel dipartimento dell'Isère, in Francia.La nuova area di scarico è costituita da una struttura in acciaio costruita su una piastra di fondazione. La superficie totale è divisa in due parti: un'area di traffico e di scarico per i veicoli ferroviari, e un'area con una buca e una zona di traffico per i carrelli elevatori.

Analisi strutturale Études Techniques Lyonnaises, Francia

Dimensioni della piastra di fondazione

Modello

Struttura

Il solaio in cemento armato assorbe i carichi dalle 16 colonne della struttura in acciaio ed è supportato da 41 pali trivellati. Durante il calcolo, sono stati applicati diversi tipi di carico (carichi mobili, carichi da neve, carichi del vento e carichi sismici) al solaio.

Nell'area delle buche, alla soletta di base sono stati applicati dei carichi di riempimento. Nell'area di corsa dei veicoli ferroviari, i carichi in movimento sono stati generati con l'aiuto del modulo aggiuntivo RF-MOVE Surfaces. Per la progettazione del solaio sono stati applicati un totale di 40 casi di carico. Dopo la generazione automatica delle combinazioni di carico, le impostazioni del filtro hanno mantenuto solo le più rilevanti.

Piastra di fondazione e modellazione

La soletta, con una lunghezza di 31 m e una larghezza di 11 m, è stata modellata come un elemento di superficie.

I carichi della struttura in acciaio sono stati applicati come carichi nodali alle teste delle fondazioni, mentre i vincoli esterni elastici rappresentano i pali trivellati in RFEM. La caratteristica RFEM "Sostegno elastico tramite la colonna in Z" ha consentito la regolazione della mesh EF sulle teste dei pali.

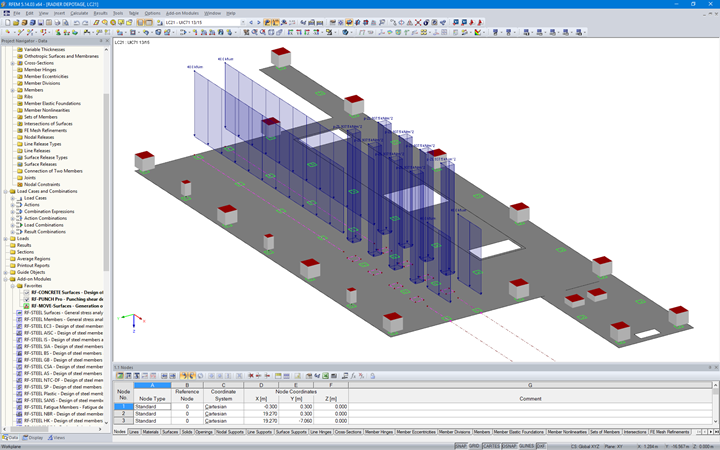

Per generare i carichi mobili dovuti ai veicoli ferroviari, era necessario definire la posizione degli assi, del carico e della direzione dei veicoli ferroviari in RF-MOVE Surfaces. In base ai dati inseriti, il modulo aggiuntivo ha generato automaticamente diversi casi di carico.
