一工业区的卸货区建筑,法国 Isère

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

ÉtudesTechniques Lyonnaises的工程办公室受委托为法国Isère某工业基地的新卸货区设计基础。 新的卸货区域由基于楼板的钢结构组成。 总面积分为两个区域,铁路车辆的通行区和卸货区,叉车的通勤区和通行区。

结构设计 Études Techniques Lyonnaises, Frankreich

底板尺寸

模型

结构

钢筋混凝土基础板承受钢框架的16根柱子的荷载,并由41个钻孔桩支撑。 计算过程中对基础板施加了几种不同的荷载类型(附加荷载,雪荷载,风荷载和地震荷载)。

在基坑区域,基础板上施加填充荷载。 在轨道车运行区域,附加模块RF-MOVE Surfaces产生了移动荷载。 总共40个荷载工况被分配给基础板的设计。 荷载组合自动生成后,组合的过滤器设置只保留最相关的组合。

基础板和建模

长度为31.20 m,宽度为11.03 m的基础板作为面单元建模。 钢柱下面的地基基础被约束在基础板中。

钢框架的荷载作为节点荷载分配给基础的头部。 在RFEM中,弹性支座对钻孔桩进行建模。 通过RFEM功能“ Z处的柱子弹性支座”可以调整桩头的有限元网格。

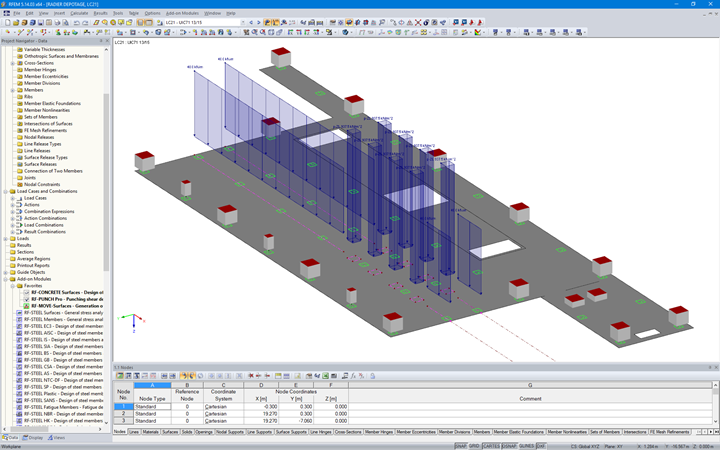

通过在RF-MOVE Surfaces中定义车轴的位置,荷载和轨道车的方向来生成轨道车的移动荷载。 模块根据输入的数据自动生成多个荷载工况。
