Vykládací terminál v průmyslové zóně v Isère, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

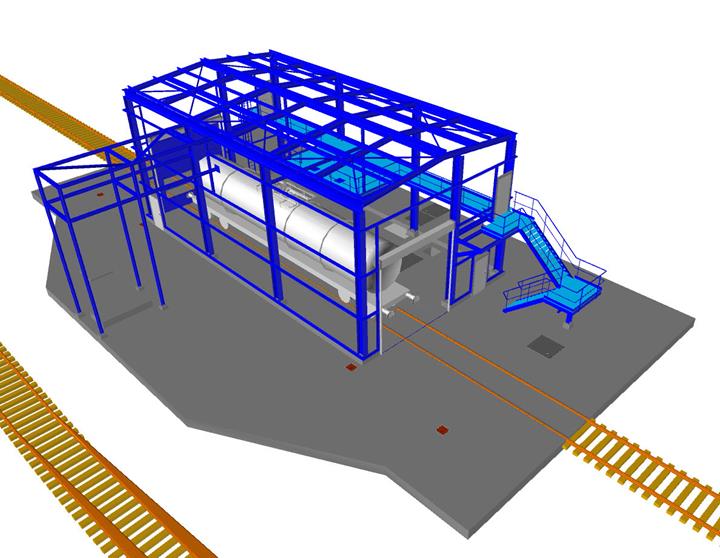

Inženýrská kancelář Études Techniques Lyonnaises byla pověřena návrhem základů pro nový vykládací terminál v průmyslové zóně ve francouzském departementu Isère. Nový vykládací terminál je tvořen ocelovou konstrukcí, která stojí na základové desce. Celková plocha se dělí na dvě části: dopravní a vykládací zónu pro kolejová vozidla a část s jámou a dopravní zónou pro vysokozdvižné vozíky.

Statický výpočet Études Techniques Lyonnaises, Francie

Rozměry základové desky

Model

Konstrukce

Základová deska ze železobetonu přenáší zatížení z 16 sloupů ocelové konstrukce a sama je podepřena 41 vrtanými pilotami. Během výpočtu byl model základové desky vystaven několika různým druhům zatížení (užitné zatížení, zatížení sněhem, zatížení větrem, seismické zatížení).

V oblasti jámy je základová deska vystavena zatížení způsobenému jejím naplněním. V místě pojezdu kolejových vozidel byla vygenerována pohyblivá zatížení prostřednictvím přídavného modulu RF-MOVE Surfaces. Při posouzení základové desky se vycházelo celkem ze 40 zatěžovacích stavů. Po automatickém generování kombinací zatížení byly nastavením filtrů ponechány jen ty rozhodující.

Modelování základové desky

Základová deska o délce 31,20 m a šířce 11,03 m byla vymodelována jako plošný prvek.
Paty ocelových sloupů jsou vetknuty do základové desky.

Zatížení ocelovou konstrukcí byla vložena jako uzlová zatížení do oblasti umístění základových patek. Pružné podpory v programu RFEM simulují vrtané piloty. Funkce programu RFEM „Pružné podepření - Sloup v Z“ umožnila upravit síť konečných prvků na hlavicích pilot.

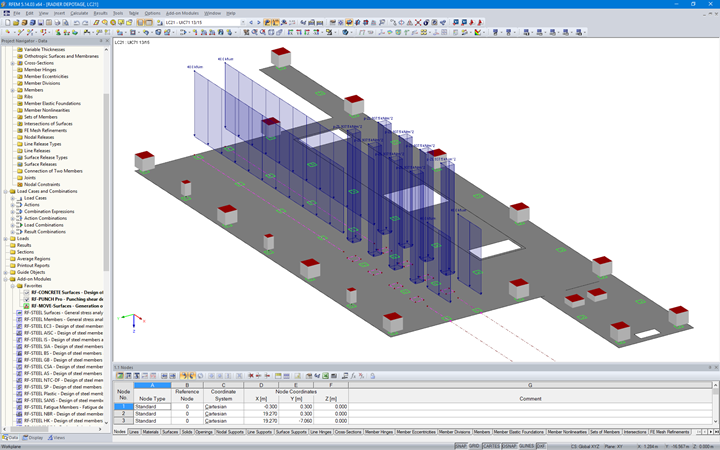

Pro posouzení pohyblivých zatížení způsobených kolejovými vozidly bylo nutné zadat v přídavném modulu RF-MOVE Surfaces jejich osovou polohu, zatížení a směr pohybu. Modul pak ze vstupních dat automaticky vygeneroval několik zatěžovacích stavů.
