Верхняя и нижняя станция канатной дороги «3S Klein Matterhorn» в Церматте, Швейцария

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

После двух с половиной лет строительства в конце сентября 2018 года была открыта самая высокая в мире канатная дорога 3S "Matterhorn glacier ride". Проект стоимостью 55 миллионов швейцарских франков был разработан для увеличения пассажиропотока на гору Малый Маттерхорн, расположенную на высоте 3902 м. Кроме того, теперь можно поддерживать сервис при выполнении работ по техническому обслуживанию существующей канатной дороги.

Заказчик
Zermatt Bergbahnen AG, Швейцария
Архитектор Peak Architekten, Швейцария
www.peakarchitekten.com
Расчет деревянных конструкций
Indermühle Bauingenieure, Швейцария
Расчет железобетонных конструкций
LABAG AG, Швейцария
Деревянные конструкции
Brawand Zimmerei AG, Швейцария

Данные по модели нижней станции

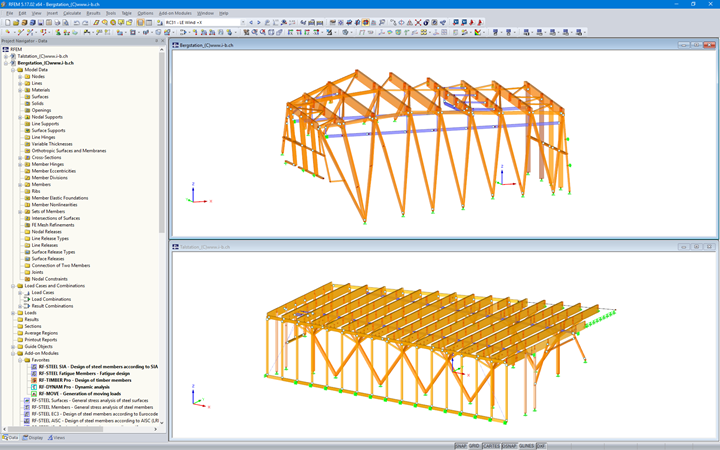

Модель

Заказчик Dlubal Indermühle Ingenieure отвечал за проектирование деревянных конструкций для верхней и нижней станций. Это включало предварительный проект, надзор за строительством и разработку 3D-проекта от имени компании, занимающейся возведением деревянных конструкций. Проектирование конструкций было выполнено в RFEM.

Оба здания станций были спроектированы из древесных материалов, а не из стали, чтобы удовлетворить 30-минутному (R30) требованию по гнестойкости. Древесина также оказалась лучшим вариантом из расчетных и экологических соображений.

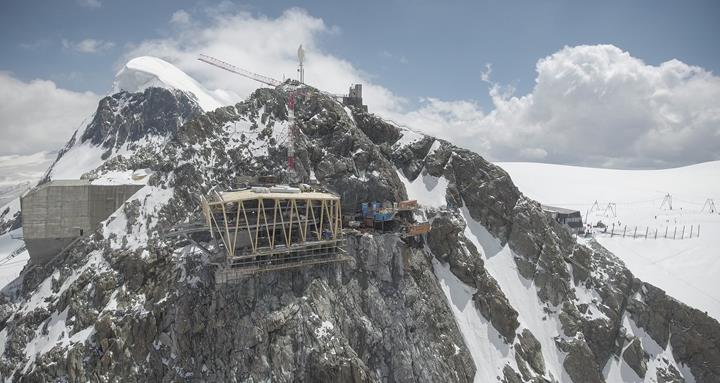

Конструкция верхней станции

Размеры здания составляют 38 х 27 м, оно имеет форму кристалла, аналогичную существующей верхней станции. Конструкция выдерживает снеговые и лавинные нагрузки до 6000 кг/м²! Здание также может выдержать ветровые нагрузки до 320 кг/м², что более чем в три раза превышает величину ветра для конструкций, спроектированных для равнин.

Деревянная конструкция состоит из жестких рам, которые опираются друг на друга. Промежуток был уменьшен распорками, ориентированными к скале. Поскольку было возможно транспортировать только элементы конструкции длиной не более 12 м, нижние балки и опоры были жестко соединены на площадке.

Конструкция нижней станции

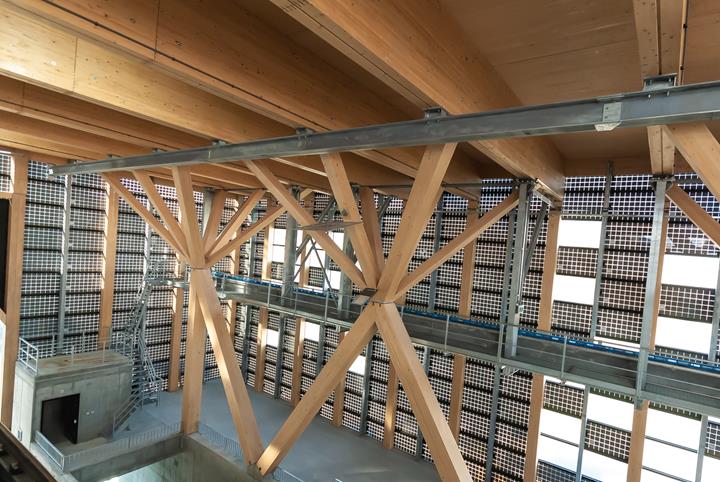

Главные балки сечением 40 см х 152 см имеют длину 3,35 м и опираются на веерообразные стойки. Железобетонная плита, консоль которой находится на расстоянии 5,5 м к западу, подвешена к конструкции крыши с помощью фасадных опор. Похожая концепция была применена к парковочным рельсам и кранам.

Расположение проекта
