Stacja górskiej kolejki linowej 3S Klein Matterhorn w Zermatt, Szwajcaria

Projekt klienta

Klient
Zermatt Bergbahnen AG, Szwajcaria
Architekt Peak Architekten, Szwajcaria
www.peakarchitekten.com
Wymiarowanie konstrukcji drewnianej
Indermühle Bauingenieure, Szwajcaria
Wymiarowanie betonu zbrojonego
LABAG AG, Szwajcaria
Konstrukcja drewniana
Brawand Zimmerei AG, Szwajcaria

Dane modelu stacji dolnej

Po budowie trwającej ponad 2,5 roku, pod koniec września 2018 otwarta została najwyższa na świecie kolejka linowa 3S "Matterhorn Glacier Ride". Projekt o wartości 55 milionów CHF powstał w celu usprawnienia transportu turystów odwiedzających Klein Matterhorn na wysokości 3902 m. Ponadto, obecnie możliwe jest utrzymanie ruchu podczas prowadzenia prac konserwatorskich istniejącej linii.

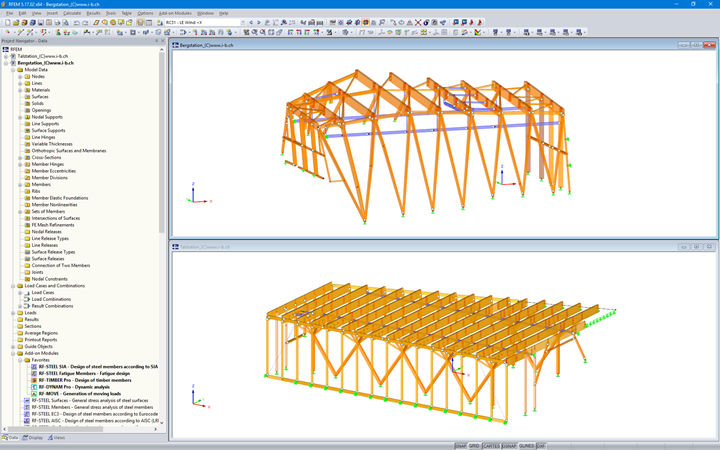

Klient firmy Dlubal, firma Indermühle Bauingenieure, była odpowiedzialna za konstrukcję drewnianą dolnej i górnej stacji kolejki - opracowanie projektu wstępnego, nadzór prac budowlanych, opracowanie dokumentacji wykonawczej 3D na zlecenie przedsiębiorstwa zajmującego się przygotowaniem elementów drewnianych. Obliczenia konstrukcji przeprowadzono w programie RFEM.

Obydwa budynki stacji zostały wykonane nie ze stali, lecz jako konstrukcja drewniana, ze względu na wymaganą klasę odporności ogniowej 30 minut (R30). Na tę decyzję wpłynęły również aspekty architektoniczne i ekologiczne.

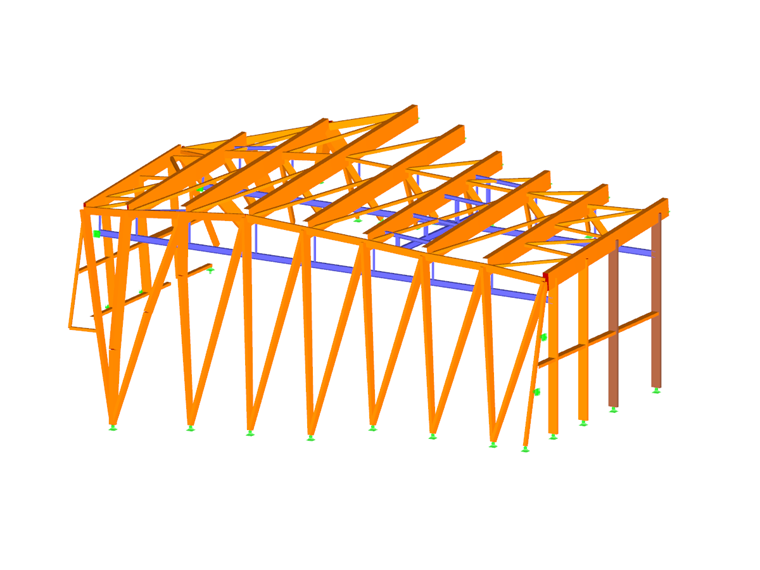

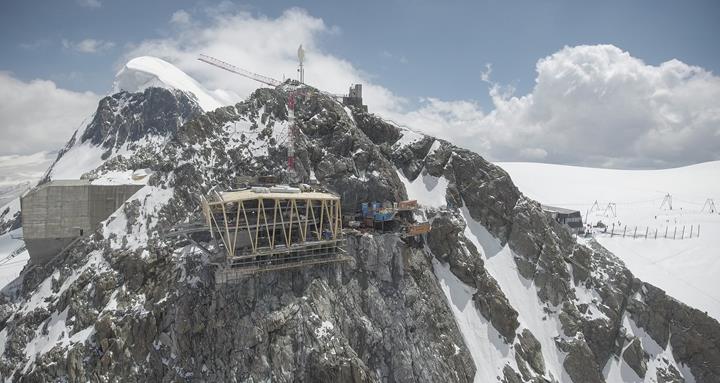

Konstrukcja stacji górnej

Budynek o wymiarach około 38 x 27 m w rzucie, podobnie jak już istniejąca stacja górska, ma kształt kryształu. Konstrukcja jest zaprojektowana w sposób zapewniający możliwość przeniesienia obciążenia śniegiem i lawiną do 6000 kg/m²! Budynek może także wytrzymać obciążenie wiatrem o wartości do 320 kg/m². Wartość ta przekracza trzykrotnie siłę wiatru przyjmowaną dla konstrukcji budowanych na równinach.

Drewniana konstrukcja składa się ze sztywnych ram, wzajemnie opierających się o siebie. Rozpiętość elementów została zmniejszona za pomocą zastrzałów w kierunku ściany skalnej. Ponieważ możliwy był transport jedynie elementów o długości maksymalnie 12 m, podciągi i słupy zostały zmontowane na sztywno na placu budowy.

Konstrukcja stacji dolnej

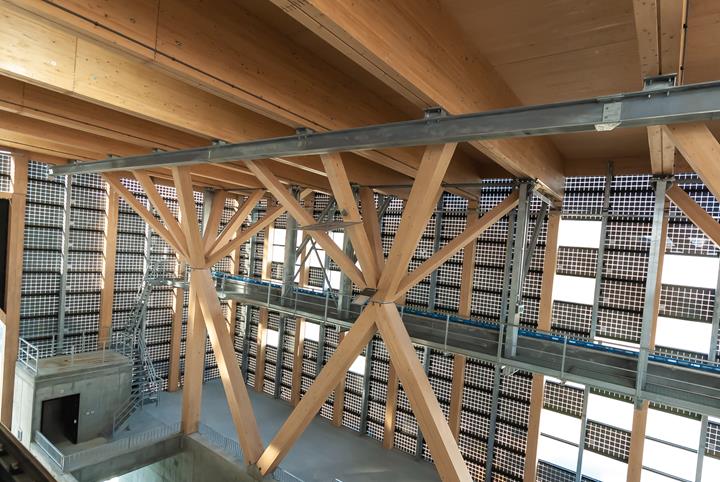

Belki główne o rozstawie 3,35 m i przekroju 40/152 cm opierają się na ułożonych wachlarzowo zastrzałach. Betonowy strop wysunięty o 5,5 m poza lico zachodniej elewacji jest połączony z konstrukcją dachu poprzez słupy elewacyjne. Podobna koncepcję zastosowano w przypadku toru umożliwiającego garażowanie (wagoników) oraz suwnicy.
