Stazione montana e di valle della funivia 3S Klein Matterhorn a Zermatt, Svizzera

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Dopo 2 anni e mezzo di lavori, la funivia più alta del mondo 3S "Matterhorn glacier ride" è stata inaugurata nel 2018, alla fine del mese di settembre. Il progetto da 55 milioni di franchi svizzeri è stato sviluppato per incrementare la capacità di passeggeri al Piccolo Cervino a un'altitudine di 3902 m. Inoltre, è ora possibile mantenere attivo il servizio quando si eseguono interventi di manutenzione sulla funivia esistente.

Committente
Zermatt Bergbahnen AG, Svizzera
Architettura Peak Architekten, Svizzera
www.peakarchitekten.com
Progettazione strutture lignee
Indermühle Bauingenieure, Svizzera
Progettazione strutture in cemento armato
LABAG AG, Svizzera
Struttura in legno
Brawand Zimmerei AG, Svizzera

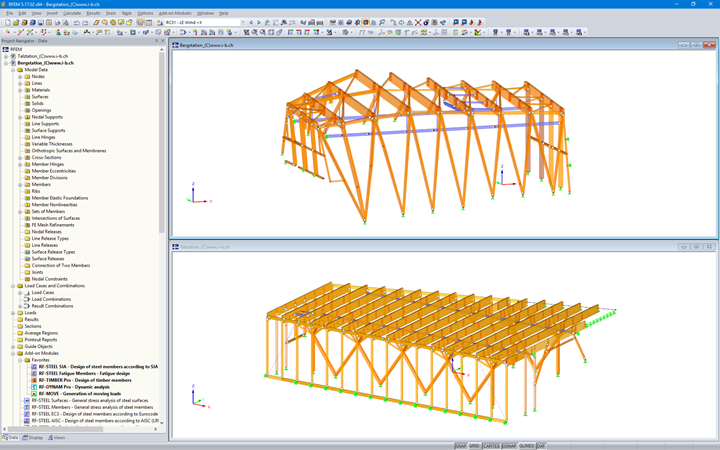

Dati del modello della stazione di valle

Modello

Il cliente Indermühle Bauingenieure di Dlubal Software è stato il responsabile per il progetto delle stazioni di montagna e valle. Ciò includeva lo scopo preliminare del progetto, la supervisione della costruzione e la pianificazione 3D per conto della società di costruzioni in legno. La progettazione strutturale è stata eseguita in RFEM.

Entrambi gli edifici della stazione sono stati progettati in legno anziché in acciaio per soddisfare il requisito di 30 minuti (R30) di resistenza al fuoco. Il legno era anche l'opzione migliore per la progettazione e le considerazioni ambientali.

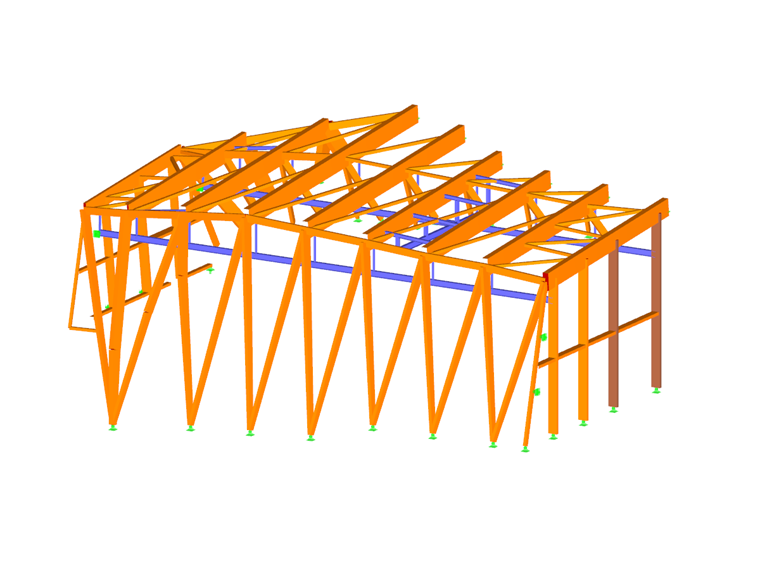

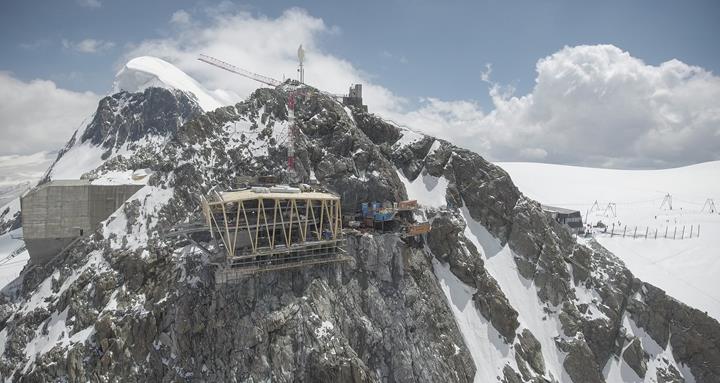

Stazione della struttura di montagna

Le dimensioni dell'edificio sono 38 m x 27 m e comprendono una forma di cristallo simile alla stazione montana esistente. La struttura è progettata per sopportare valanghe e carichi da neve fino a 6000 kg/m²! L'edificio può anche sopportare carichi del vento fino a 320 kg/m², e cioè più di tre volte la magnitudine del vento per strutture progettate in pianura.

La struttura in legno è composta da strutture rigide che si appoggiano l'una contro l'altra. La luce è stata ridotta da puntoni orientati verso la parete rocciosa. Poiché era possibile trasportare solo componenti strutturali con una lunghezza massima di 12 m, le travi emergenti e i vincoli esterni sono stati rigidamente collegati in loco.

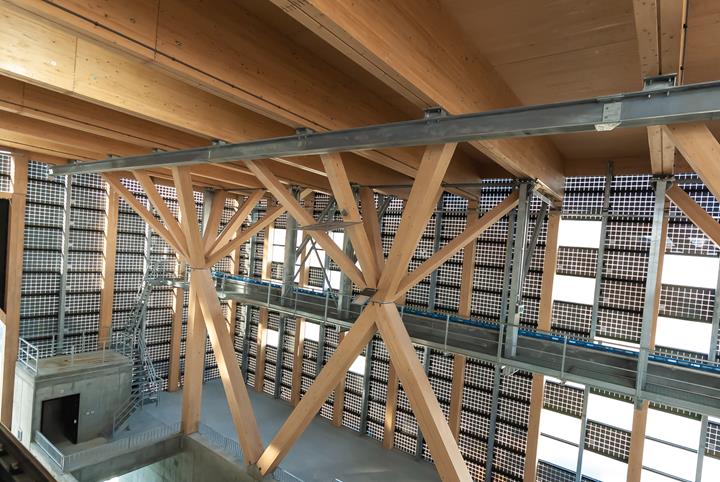

Stazione della struttura di valle

Le travi primarie a sezione trasversale da 40 cm x 152 cm sono costituite da una lunghezza di 3,35 m che poggia su montanti a forma di ventaglio. La soletta in cemento armato che sbalza 5,5 m verso il lato ovest è sospesa dalla struttura del tetto mediante supporti per facciate. Questo concetto simile è applicato alle rotaie di parcheggio e al padiglione.

Posizione del progetto
