Berg- und Talstation der 3S-Bahn Klein Matterhorn in Zermatt, Schweiz

Kundenprojekt

6. Februar 2019

Schweiz RFEM Holzbau Gebäude

Bauherr
Zermatt Bergbahnen AG
Architekt Peak Architekten
www.peakarchitekten.com
Holzbauingenieur
Indermühle Bauingenieure
Bauingenieur Stahlbeton
LABAG AG
Holzbauunternehmer
Brawand Zimmerei AG

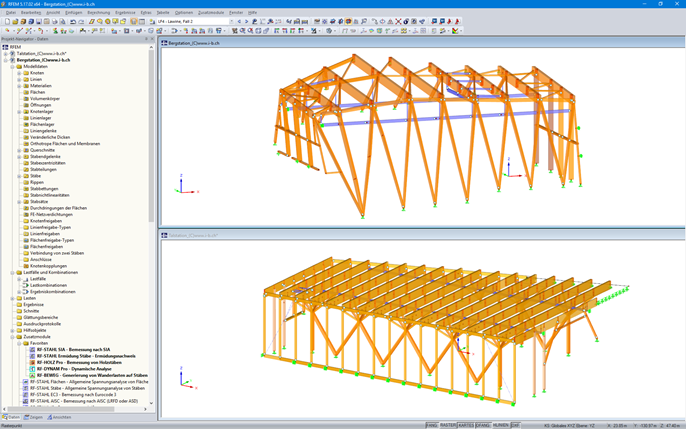

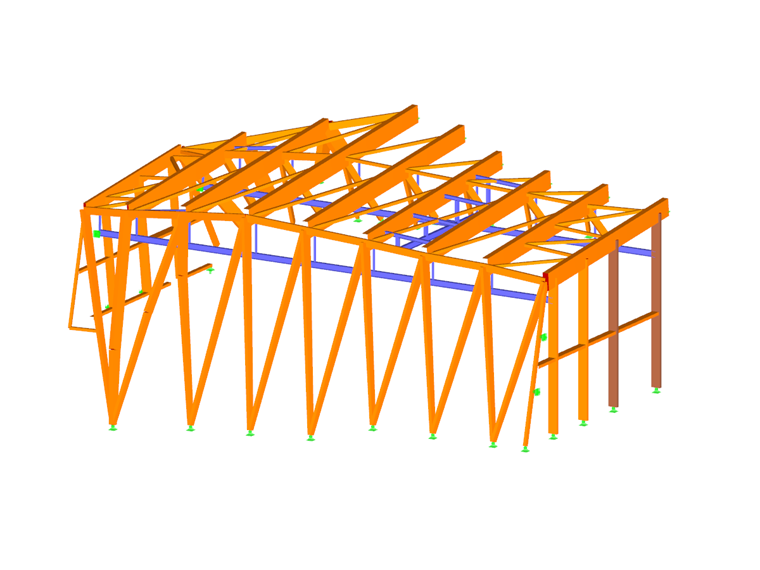

Modelldaten Talstation

Nach rund zweieinhalb Jahren Bauzeit wurde Ende September 2018 der „Matterhorn glacier ride“, die höchstgelegene Dreiseil-Umlaufbahn der Welt eröffnet. Das 55 Mio. teure Projekt wurde realisiert, um die Transportkapazität auf das 3902 m hohe Klein Matterhorn zu steigern. Zudem soll bei Revisionsarbeiten an der bestehenden Pendelbahn der Betrieb aufrechterhalten werden.

Der Dlubal-Kunde Indermühle Bauingenieure war für die gesamten Holzbauingenieurarbeiten der Berg- und Talstation verantwortlich. Und zwar vom Vorprojekt bis zur Ausführungsbegleitung sowie der 3D-Werkplanung im Auftrag des Holzbauunternehmers. Die Tragwerksplanung erfolgte dabei in RFEM.

Beide Stationsgebäude wurden anstatt aus Stahl als Holzkonstruktion ausgeführt, da sie einen Brandwiderstand von 30 Minuten (R30) erbringen müssen. Außerdem spielten gestalterische und ökologische Aspekte eine Rolle.

Konstruktion Bergstation

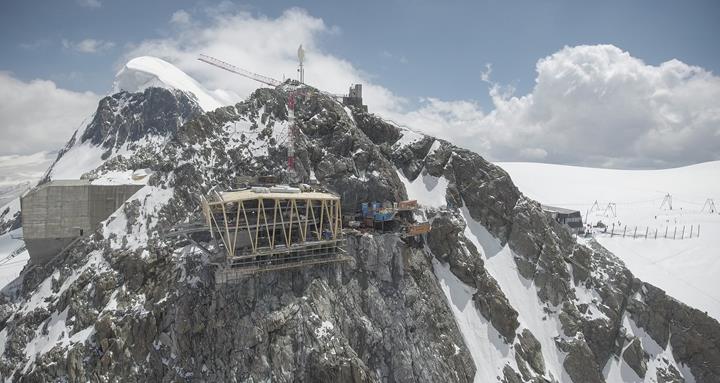

Das Gebäude mit den Grundrissabmessungen von rund 38 x 27 Metern hat, wie die bestehende Bergstation, die Form eines Kristalls. Auf das Stationsgebäude wirken Schnee- und Lawinenlasten von lokal bis zu 6000 kg/m²! Außerdem wirken Windlasten von 320 kg/m², das ist mehr als das Dreifache gegenüber dem Flachland.

Die Holzkonstruktion wird durch biegesteife Rahmen gebildet, die jeweils gegeneinander lehnen. Die Spannweite wurde mit Streben zur Felswand hin reduziert. Da maximal 12 m lange Bauteile transportiert werden konnten, mussten die Unterzüge und Stützen mit biegesteifen Montagestößen verbunden werden.

Konstruktion Talstation

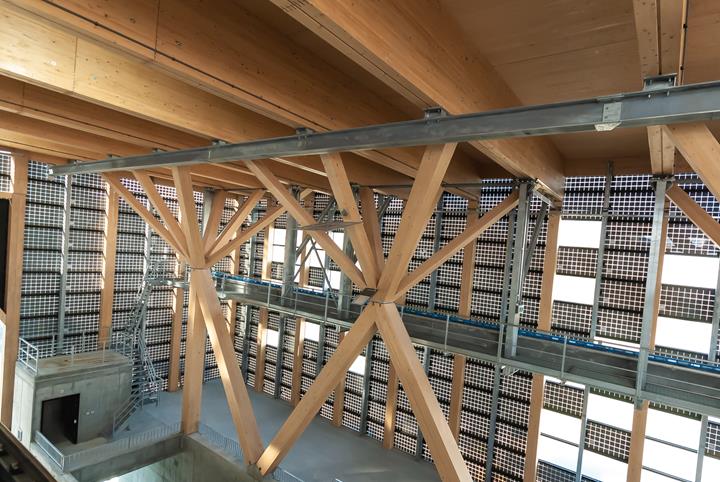

Die Primärträger im Abstand von 3,35 m und einem Querschnitt von 40/152 cm ruhen auf fächerförmigen Streben. Die zur Westfassade hin 5,5 Meter auskragende Betondecke ist über die Fassadenstützen an die Dachkonstruktion angehängt. Ebenso wie das Garagierungsgeleise und der Hallenkran.
