Meixi Urban Helix в Чанша, Китай

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

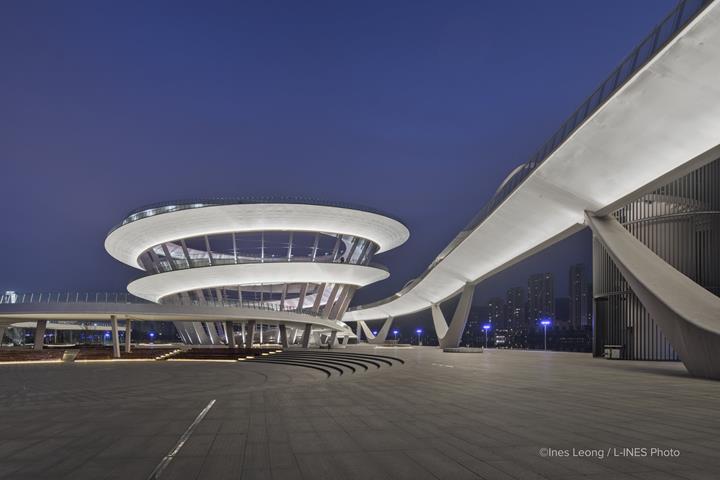

Впечатляющая смотровая площадка, видимая издалека, является архитектурной жемчужиной нового города Meixi International в растущей агломерации Чанша в Китае. Коническая двойная спираль высотой 30 м обеспечивает обзор в 360 градусов, включая вид на искусственное озеро Мэйси площадью 40 акров.

Инвестор Город Чанша, Китай
Архитектор KSP Jürgen Engel Architects
www.ksp-engel.com
Расчет конструкций
Weiske + Partner GmbH
Beratende Ingenieure VBI

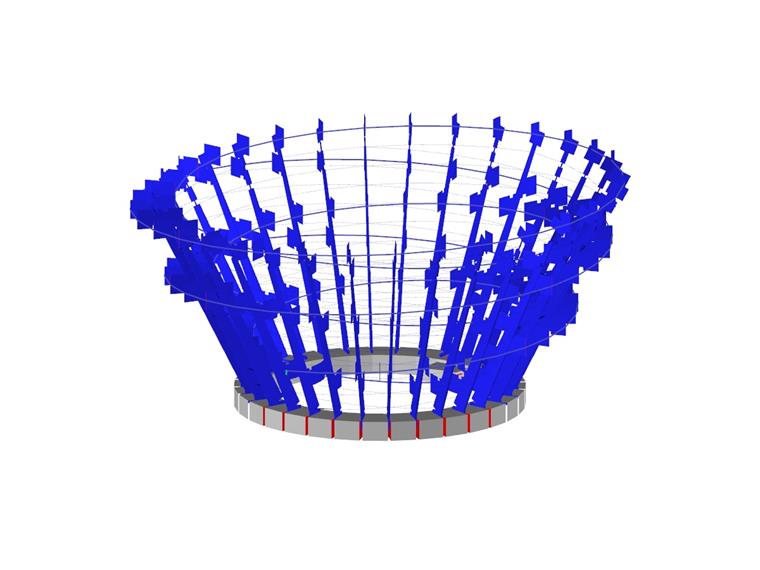

Модель

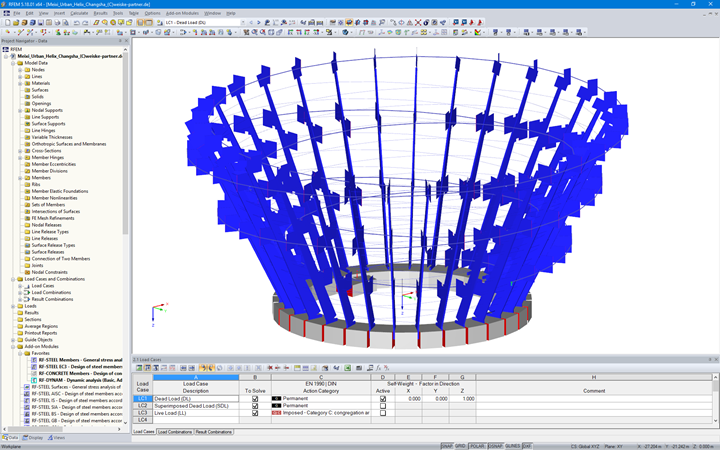

KSP Jürgen Engel Architekten совместно с инженерами-проектировщиками Weiske + Partner разработали различные идеи для проекта в 2013 году. Решение было принято в пользу спирали в ее нынешнем виде. Инженеры Weiske + Partner использовали программное обеспечение МКЭ RFEM для расчета и проектирования пространственной конструкции.

Конструкция

Конструкция имеет общую длину один километр и заканчивается в общественном парке. На высоте смотровой площадки 30 м диаметр спирали составляет 88 м. По обратной рампе на внутренней стороне колонн пешеходы возвращаются к основанию конструкции. Конструкция имеет общую длину один километр и заканчивается в общественном парке.

Рампа состоит из стальных труб, подверженных изгибу и кручению, которые монтируются на передней части 32 стальных колонн. Поскольку рампа опирается как внутри, так и снаружи колонн, внецентренные нагрузки в значительной степени компенсируются. В результате колонны из полых коробчатых профилей могут быть спроектированы относительно тонкими. Конические колонны с более широким диаметром базы крепятся к круглому фундаменту на больших буронабивных сваях.

Боковая опора спиральной конструкции включает в себя филигранные натяжные канаты, расположенные между колоннами. Плоский наклон канатов уменьшает горизонтальную жесткость конструкции, что приводит к меньшим опорным реакциям при сейсмической нагрузке.
