中国长沙梅溪湖城市岛双螺旋观景平台

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

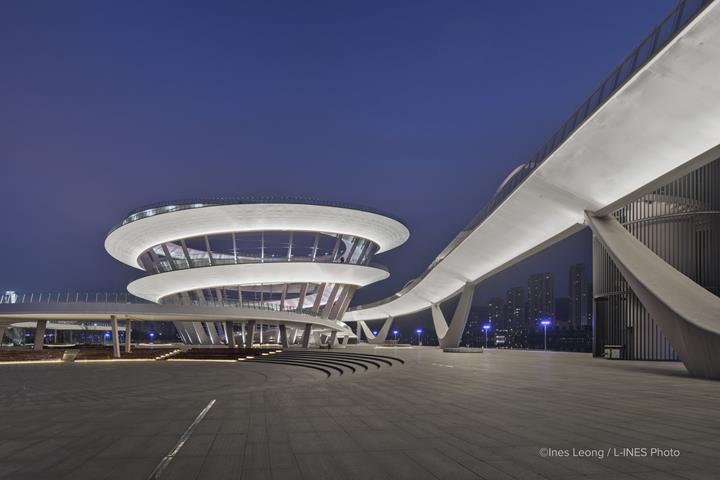

从远处可以看到一个壮观的观景台,这是中国长沙城市扩展区梅溪国际新城的建筑亮点。 该圆锥形的双螺旋线高30 m,可以欣赏到全方位的风景,包括40公顷的人造梅溪湖。

所有者 中国长沙市
建筑设计 KSP Jürgen Engel Architects
www.ksp-engel.com
结构分析
Weiske + Partner GmbH
VBI公司咨询工程师

模型

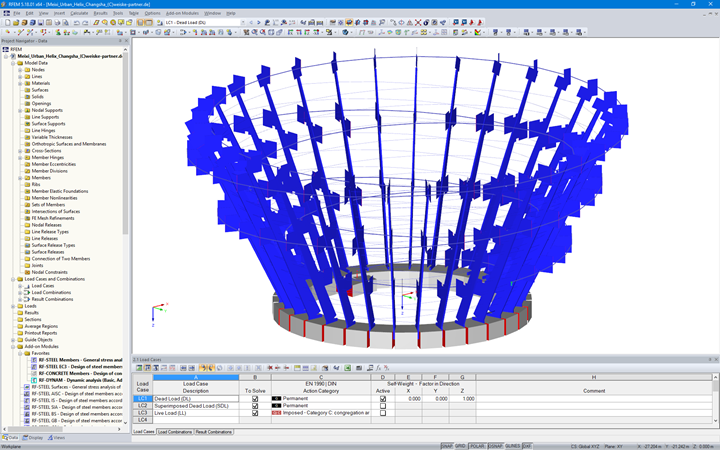

K2013JürgenEngel Architekten KSPJürgenEngel Architekten与结构工程师Weiske + Partner合作开发了各种概念。 决定使用当前形状的螺旋线。 Weiske + Partner的工程师们使用有限元分析软件RFEM进行了空间结构的分析。

支承结构

在倾斜柱的外侧,向上延伸有一个6m宽的螺旋斜坡。 在高度为30 m的观察点处,螺旋的直径为88 m。 反向的斜坡在立柱内部向下延伸。 全长1公里后,到达公园。

坡道由刚性和抗扭钢管组成,它们的边缘总共被支撑32根钢管柱。 因为在柱子的内侧和外侧都设置了通道,所以平衡了偏心荷载。 因此空心空心型钢截面的柱子可以设计得相对细长。 圆锥形的柱子向底部加宽,固定在圆形的基础上的大型钻孔灌注桩上。

螺旋通过柱之间的花丝拉力在切向方向上变大。 它们的浅倾角减小了结构的水平刚度,从而减小了地震荷载作用下的反力。
