Meixi Urban Helix v Čchang-ša, Čína
Projekt zákazníka

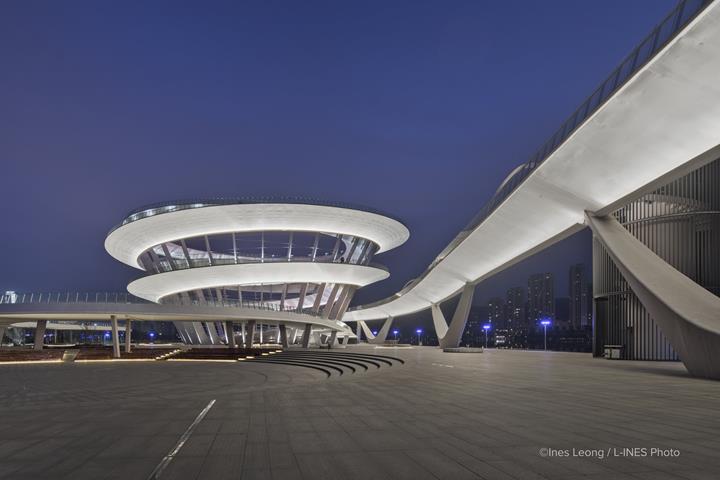

Velkolepá a z dálky viditelná vyhlídková plošina je architektonickým skvostem nové městské části Meixi v rozrůstajícím se městě Čchang-ša v Číně. Kuželová dvojitá šroubovice o výšce 30 m poskytuje 360° panoramatický pohled zahrnující 40hektarové umělé jezero Meixi.
| Investor | Město Čchang-ša, Čína |
| Architekt |
KSP Jürgen Engel Architekten www.ksp-engel.com |
| Statický výpočet |
Weiske + Partner GmbH Beratende Ingenieure VBI
|
Model

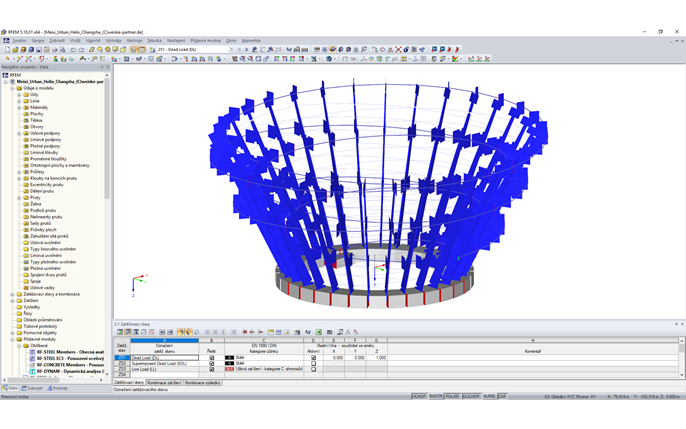

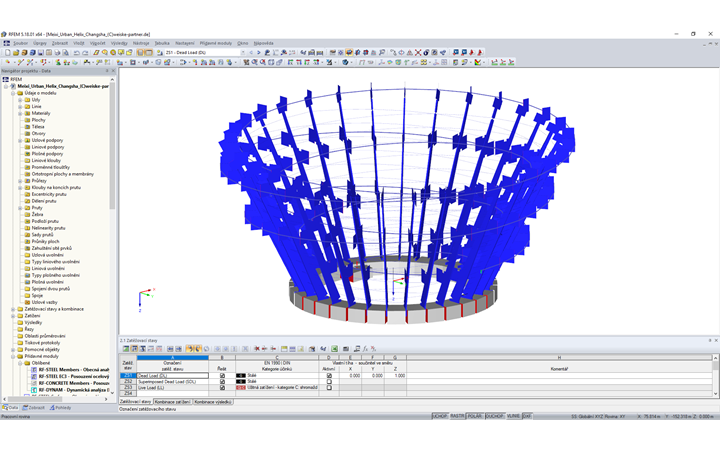

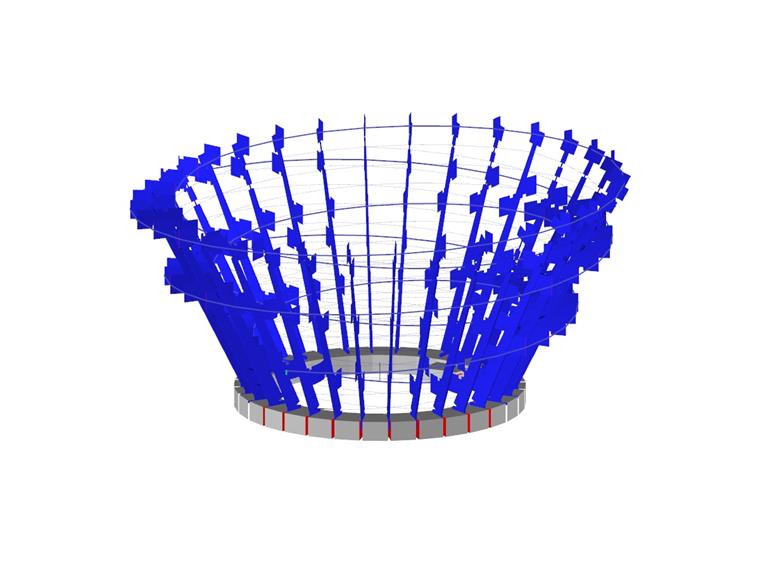

V rámci soutěže, která byla zahájena v roce 2013, předložily společnosti KSP Jürgen Engel Architekten a Weiske + Partner několik různých návrhů. Nakonec byla vybrána šroubovice ve své současné podobě. Inženýři firmy Weiske + Partner použili pro analýzu prostorové konstrukce program RFEM.
Konstrukce
Po vnější straně šikmých sloupů stoupá 6 m široká šikmá plošina. Ve výšce 30 metrů, kde je umístěna vyhlídka, má šroubovice průměr 88 metrů. Opačná rampa směřující dolů je na vnitřní straně sloupů. Konstrukce má celkovou délku jeden kilometr a končí ve veřejném parku.
Rampa je složena z ocelových trubek namáhaných v ohybu a kroucení, které jsou uloženy na čelní straně 32 ocelových sloupů. Vzhledem k tomu, že rampy jsou jak na vnitřní, tak na vnější straně sloupů, excentrické zatížení je tím do značné míry kompenzováno. Díky tomu mohly být sloupy s dutými průřezy navrženy jako relativně štíhlé. Kónické sloupy se širším průměrem v patě jsou ukotveny ke kruhovému základu podepřenému vrtanými pilotami.
Ztužení konstrukce je v tangenciálním směru realizováno pomocí filigránových napínacích lan umístěných mezi sloupy. Nízký sklon sloupů snižuje horizontální tuhost konstrukce a tím i reakční síly způsobené zemětřesením.
