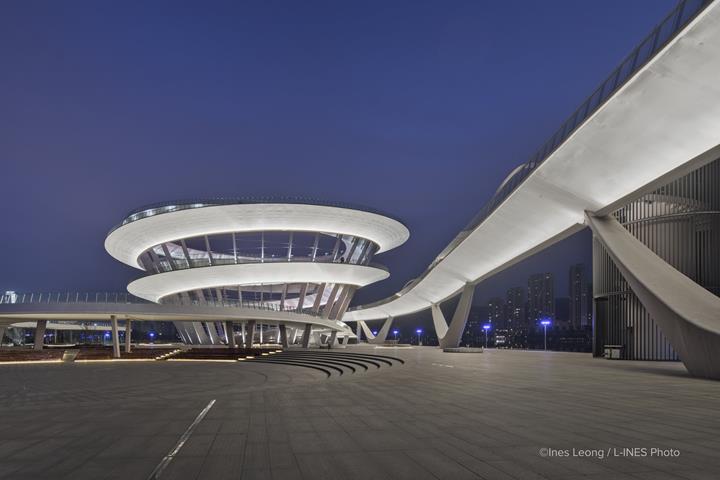

Estructura Meixi Urban Helix en Changsha, China

Una espectacular plataforma de observación visible desde lejos es el punto arquitectónico destacado de la Meixi International New City, una ampliación de la ciudad de Changsa, China. La doble hélice de forma cónica con una altura de 30 metros ofrece unas vistas de 360 grados incluyendo el lago artificial Meixi, el cual cubre un área de 40 hectáreas.

Meixi Urban Helix in Changsha, China
857x
Helix urbana Meixi

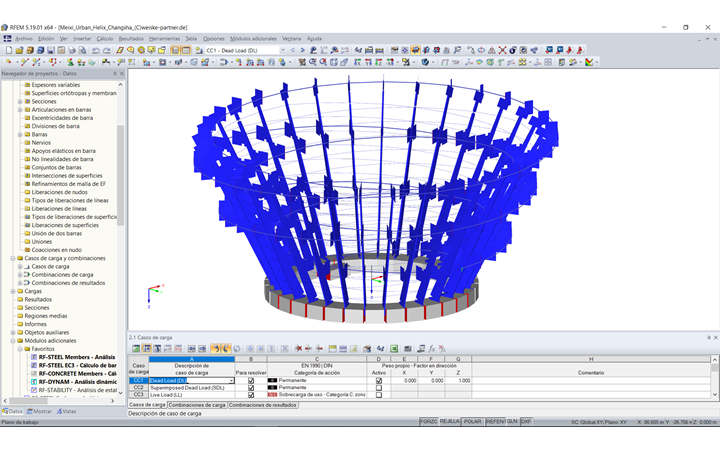

KSP Jürgen Engel Architekten, junto con los ingenieros estructurales de Weiske + Partner, desarrollaron diferentes ideas para el proyecto en 2013. Die Entscheidung fiel auf die Helix in ihrer jetzigen Form. Für die statische Berechnung des räumlichen Tragwerks verwendeten die Ingenieure von Weiske + Partner das FEM-Programm RFEM.

Estructura

Auf der Außenseite der geneigten Stützen schraubt sich eine 6 m breite begehbaren Rampe spiralförmig in die Höhe. Am Aussichtspunkt in 30 m Höhe hat die Helix einen Durchmesser von 88 m. Una rampa de sentido contrario en el interior de los pilares conduce a los peatones de vuelta a la base de la estructura. Sie endet nach einer Lauflänge von insgesamt einem Kilometer in einem öffentlichen Park.

Die Rampen bestehen aus biege- und torsionssteifen Stahlröhren, die am Rand auf den insgesamt 32 Stahlstützen aufgelagert sind. Debido a que la rampa está apoyada tanto en el interior como en el exterior de los pilares, las cargas excéntricas se compensan en gran medida. Por lo tanto, los pilares se diseñaron como secciones huecas relativamente esbeltas y económicas. Los pilares cónicos tienen un diámetro de base más ancho y están fijados en la base con una cimentación circular de grandes pilotes perforados.

El apoyo lateral de la estructura de hélice incluye cables de tracción trenzados que se extienden entre los pilares. Deren flache Neigung reduziert die Horizontalsteifigkeit der Konstruktion und somit die Reaktionskräfte aus Erdbebenbeanspruchungen.

Inversor Ayuntamiento de Changsha, China
Arquitecto KSP Jürgen Engel Architects
www.ksp-engel.com
Análisis estructural
Weiske + Partner GmbH
Beratende Ingenieure VBI

Especificaciones del proyecto

Datos del modelo

Número de nudos 1323
Número de líneas 2187
Número de barras 2184
Número de casos de carga 7
Número de combinaciones de carga 14
Número de combinaciones de resultados 10
Peso completo 8435,122 t
Dimensiones (métricas) 76,710 x 76,245 x 34,957 m
Dimensiones (imperiales) 251.67 x 250.15 x 114.69 feet
Versión del programa 5.18.01
