Meixi Urban Helix Structure a Changsha, Cina

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

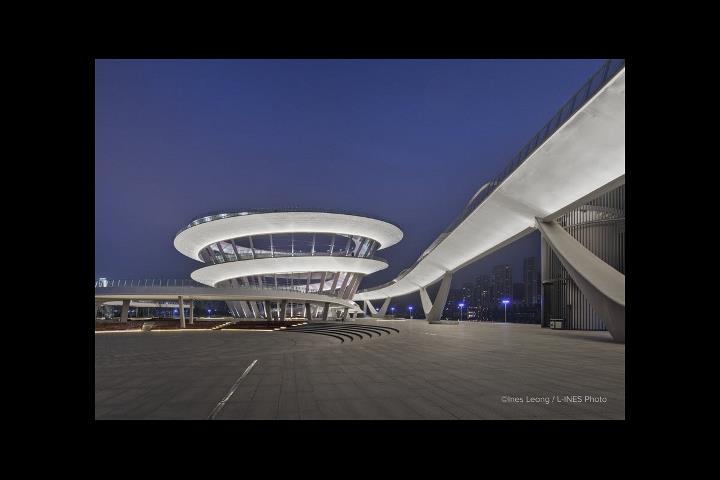

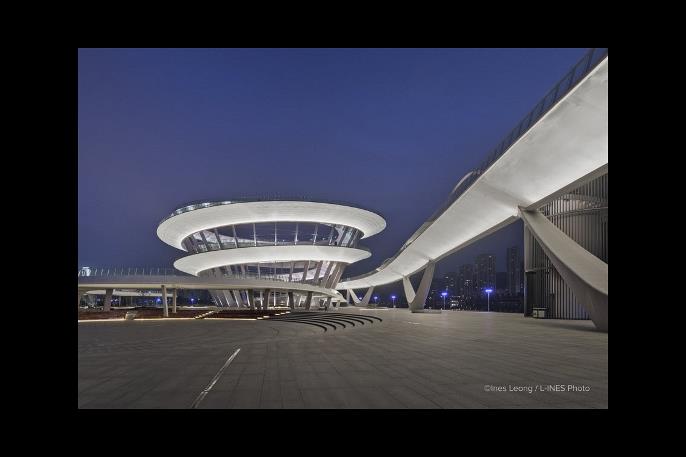

Una spettacolare piattaforma panoramica visibile da lontano è il punto culminante architettonico della nuova città internazionale di Meixi, un'espansione della città di Changsa, in Cina. La doppia elica conica, alta 30 m, offre una vista panoramica a 360 gradi, in particolare sul lago artificiale di Meixi, che copre un'area di 40 ettari.

Committente Città di Changsha, Cina
Architettura KSP Jürgen Engel Architects
www.ksp-engel.com
Analisi strutturale
Weiske + Partner GmbH
Beratende Ingenieure VBI

Modello

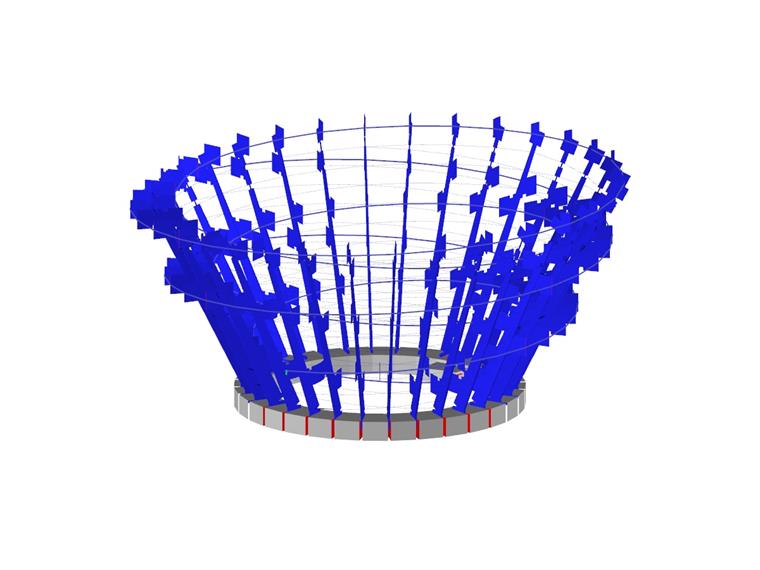

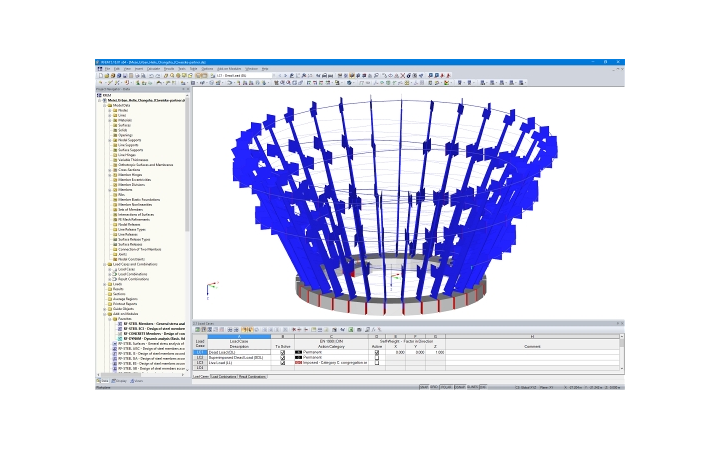

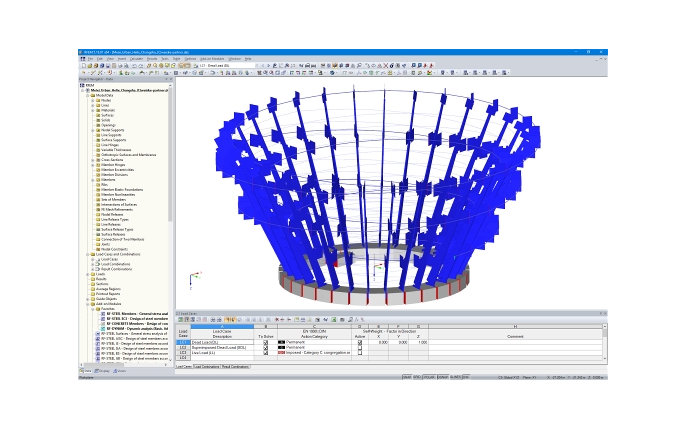

Gli studi KSP Jürgen Engel Architekten e Weiske + Partner hanno sviluppato idee differenti per il progetto nel 2013. La decisione è stata presa a favore dell'elica nella sua forma attuale. Gli ingegneri di Weiske + Partner hanno utilizzato il programma di calcolo agli elementi finiti RFEM per l'analisi strutturale della struttura spaziale.

Struttura

Una rampa pedonale larga 6 metri accessibile si sviluppa a spirale verso l'esterno delle colonne inclinate. All'altezza di 30 m, l'elica ha un diametro totale di 88 m. Una rampa inversa all'interno delle colonne riporta i pedoni alla base della struttura. La struttura ha una lunghezza totale di un chilometro e termina in un parco pubblico.

La rampa consiste di tubi in acciaio resistenti a flessione e a torsione, che sono supportati nella parte anteriore delle 32 colonne in acciaio.
Poiché la rampa è supportata sia all'interno che all'esterno delle colonne, i carichi eccentrici sono ampiamente compensati. Pertanto, le colonne sono state progettate come sezioni cave relativamente snelle ed economiche. Le colonne rastremate sono costituite da un diametro di base più largo e sono fissate alle basi ad una fondazione circolare su grandi pali trivellati.

Il vincolo laterale della struttura dell'elica include cavi a filigrana che si estendono tra le colonne. L'inclinazione piatta dei cavi riduce la rigidezza orizzontale della struttura, con il risultato di forze di reazione minori ai carichi sismici.

Posizione del progetto
