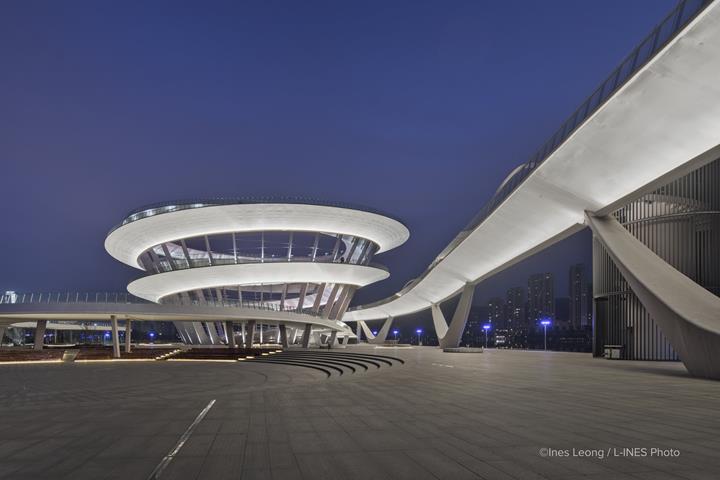

Spektakularna platforma widokowa widoczna z daleka jest architektoniczną atrakcją Meixi International New City, rozbudowy miasta Changsa w Chinach. Podwójna spirala w kształcie stożka o wysokości 30 m zapewnia widok 360 stopni, w tym sztuczne jezioro Meixi o powierzchni 4 305 564 ft².

Klient Miasto Changsha, Chiny
Architekt KSP Jürgen Engel Architekci
www.ksp-engel.com
Analiza konstrukcji
Weiske + Partner GmbH
Beratende Ingenieure VBI

Model

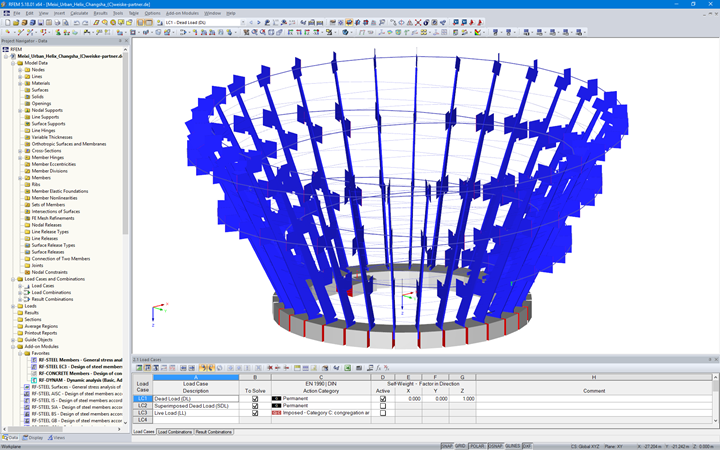

KSP Jürgen Engel Architekten wraz z inżynierami budowlanymi Weiske + Partner opracowali w 2013 r. Różne pomysły dotyczące projektu. Podjęto decyzję na korzyść spirali w jej obecnym kształcie. Inżynierowie z firmy Weiske + Partner wykorzystali oprogramowanie MES RFEM do analizy statyczno -wytrzymałościowej konstrukcji przestrzennej.

schemat statyczny

Dostępna dla pieszych rampa o szerokości 6 metrów wije się spiralnie w górę wokół pochylonych kolumn. Na wysokości obserwacyjnej 99 stóp, spirala ma całkowitą średnicę 289 stóp. Odwrócona rampa po wewnętrznej stronie kolumn prowadzi pieszych z powrotem do podstawy konstrukcji. Konstrukcja ma całkowitą długość jednego kilometra i ostatecznie kończy się w publicznym parku.

Rampy składają się z odpornych na zginanie i skręcanie stalowych rur, które są podparte na czole 32 stalowych słupów. Ponieważ rampa jest podparta zarówno po stronie wewnętrznej, jak i zewnętrznej słupów, obciążenia mimośrodowe są w dużym stopniu kompensowane. Dlatego słupy zaprojektowano jako stosunkowo smukłe i ekonomiczne przekroje zamknięte. Słupy zbieżne mają większą średnicę podstawy i są przymocowane do podstawy w kształcie koła na dużych, wierconych palach.

Boczna podpora konstrukcji spiralnej składa się z filigranowych kabli rozciągających rozpiętych pomiędzy słupami. Płaskie nachylenie kabli zmniejsza sztywność poziomą konstrukcji, co skutkuje mniejszymi siłami reakcji na obciążenia sejsmiczne.
